2 Deutsch
YASKAWA TOMPYEULA5001C LA500 Installation and Operation Instructions 51

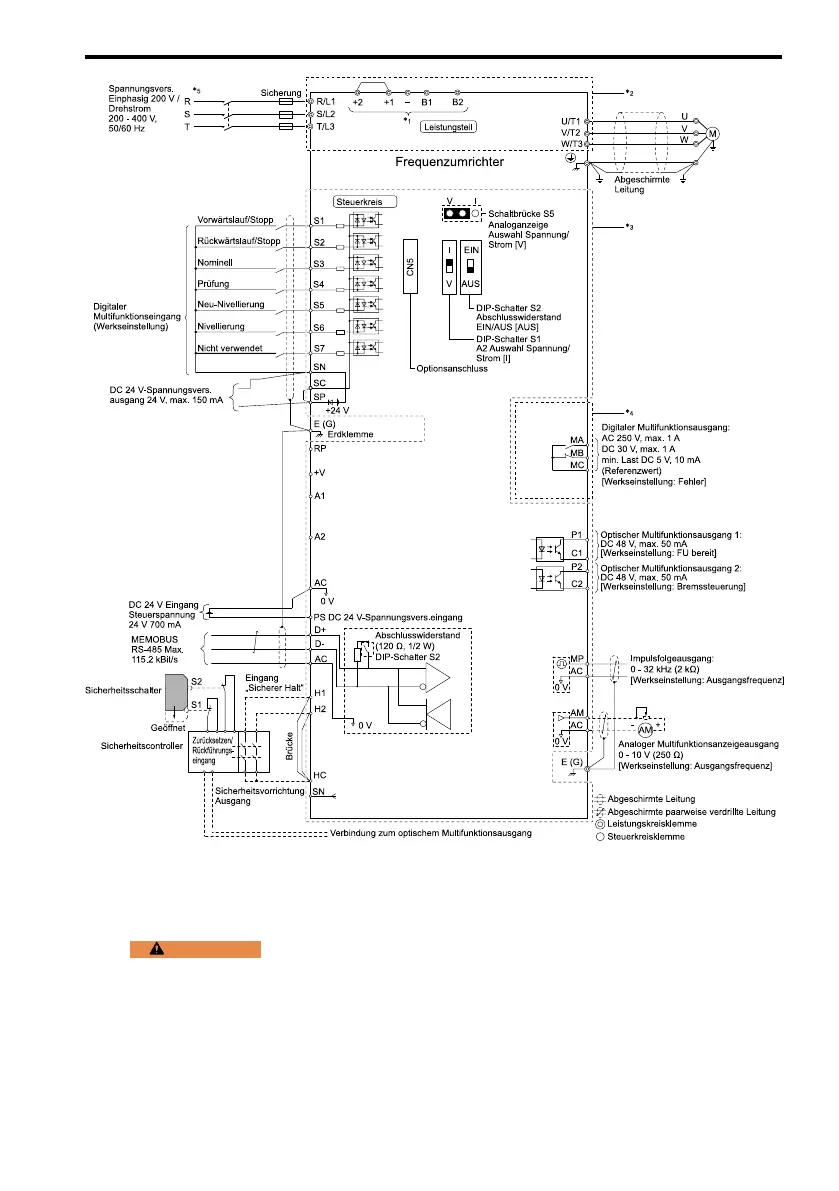

Abbildung 2.6 FU-Standard-Anschlussdiagramm
*1 Um optionale Geräte mit Frequenzumrichtern der Drehstromklassen 200 V und 400 V zu verbinden, verwenden Sie
die Klemmen -, +1, +2, B1 und B2. Um optionale Geräte mit einem Frequenzumrichter der 200 V-Klasse (einpha-
sig) zu verbinden, verwenden Sie die Klemmen -, +1, B1 und B2.
WARNUNG
Feuergefahr. Verwenden Sie nur vom Hersteller empfohlene Geräte oder Schalt-
kreise an den Klemmen B1, B2, -, +1, +2 und +3 des Frequenzumrichters. Verbinden Sie keine AC-Span-
nungsversorgung mit diesen Klemmen. Fehlerhafte Verdrahtung kann zu Schäden am Frequenzumrichter
und zu schweren oder tödlichen Verletzungen durch Brände führen.
*2 Zum Schaltungsschutz ist das Leistungsteil von dem Gehäuse, das den Leistungsteil berühren kann, getrennt.
*3 Der Steuerkreis ist ein sicherer Niederspannungsstromkreis. Trennen Sie diesen Stromkreis von anderen Stromkrei-
sen durch verstärkte Isolation. Stellen Sie sicher, dass der sichere Niederspannungsstromkreis wie angegeben ver-
bunden wird.
