TCS-Compact 5 Funktionsbeschreibung
DE - 11
5.2 Baugruppe Drahtabschneidevorrichtung
5.3 Baugruppen Zubehör/Optionen
1 Drahtabschneidevorrichtung
2 Schutzblech
3 Bewegliche Schnittplatte 4 Feststehende Schnittplatte

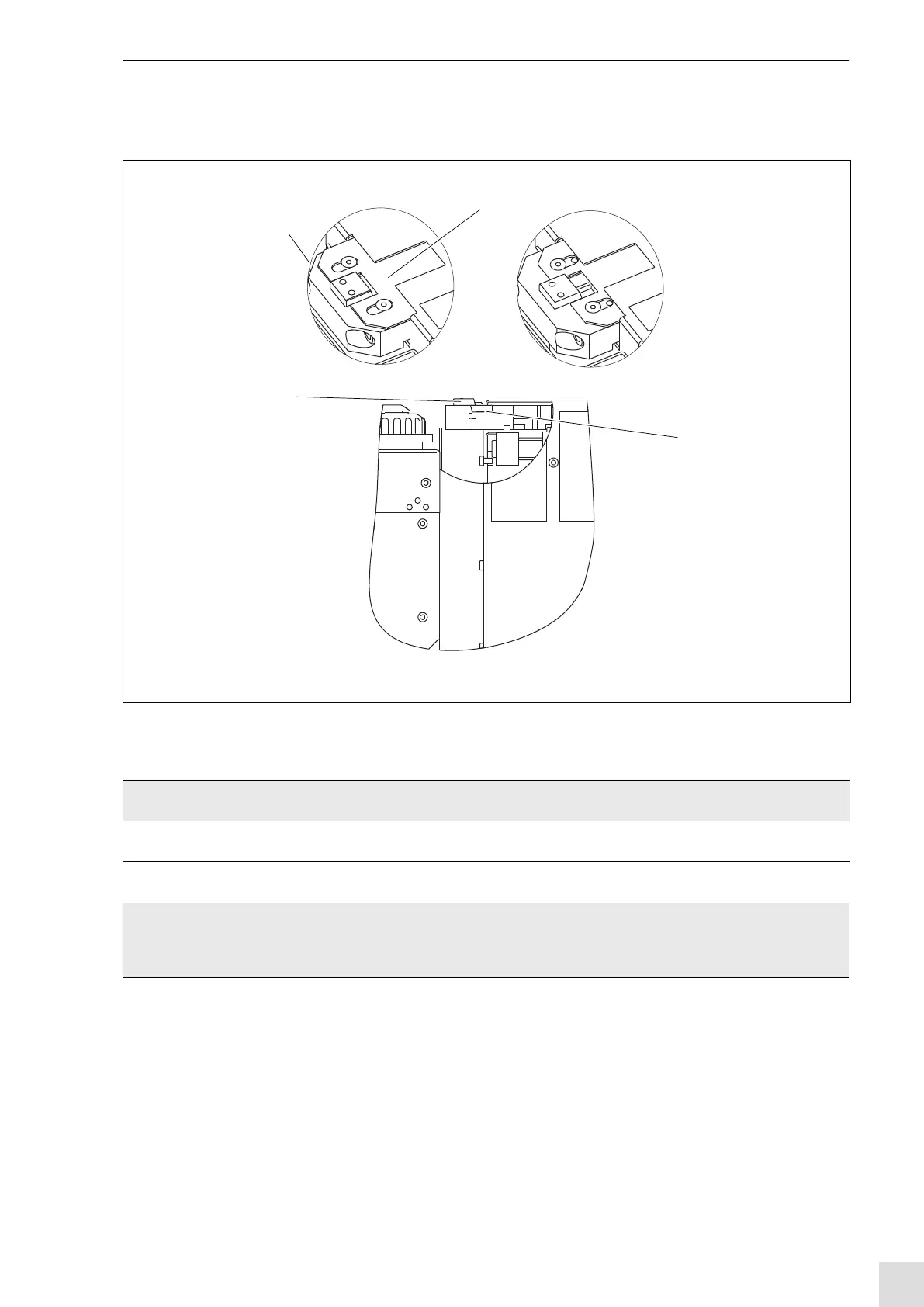

Abb. 6 Baugruppe Drahtabschneidevorrichtung DAV
Drahtschere geschlossen
Drahtschere geöffnet
1
2
3
4
Prisma Verdrehsichere Befestigung mit einer Zylinderschraube M8x20 in der Klemmvorrichtung (abhängig
vom Gasdüsendurchmesser).
Fräser Fräserabmaße werden durch Gasdüsen- und Brennergeometrie bis max. 50mm Eintauchtiefe be-
stimmt. Lieferbar für alle Standard WH- und Robobrenner-Ausführungen.
Tab. 12 Zubehör
Wartungseinheit Ident-Nr. 830.0075
Bestehend aus Filterregler und Öler.
Die Wartungseinheit reinigt die Druckluft von festen Bestandteilen und mischt ihr feinst vernebeltes Öl
zur Schmierung der druckluftbetrieben Komponenten hinzu.
Tab. 13 Optionen
