TCS-Compact 5 Funktionsbeschreibung
DE - 9
5 Funktionsbeschreibung
Für den Reinigungsvorgang wird der Brenner mit dem zylindrischen Teil der Gasdüse in der
Klemmvorrichtung gehalten. Der auf die Gasdüsen- und Brennergeometrie abgestimmte Fräser wird mittels
einer Hubbewegung in den Gasdüseninnenraum gefahren und löst dort anhaftende Schweißspritzer. Dabei
wird mit Druckluft, durch das Schlauchpaket, der Gasdüseninnenraum ausgeblasen (Option). Hierdurch
wird, in Verbindung mit der Ausblasfunktion (Option), der Reinigungsprozess optimiert.

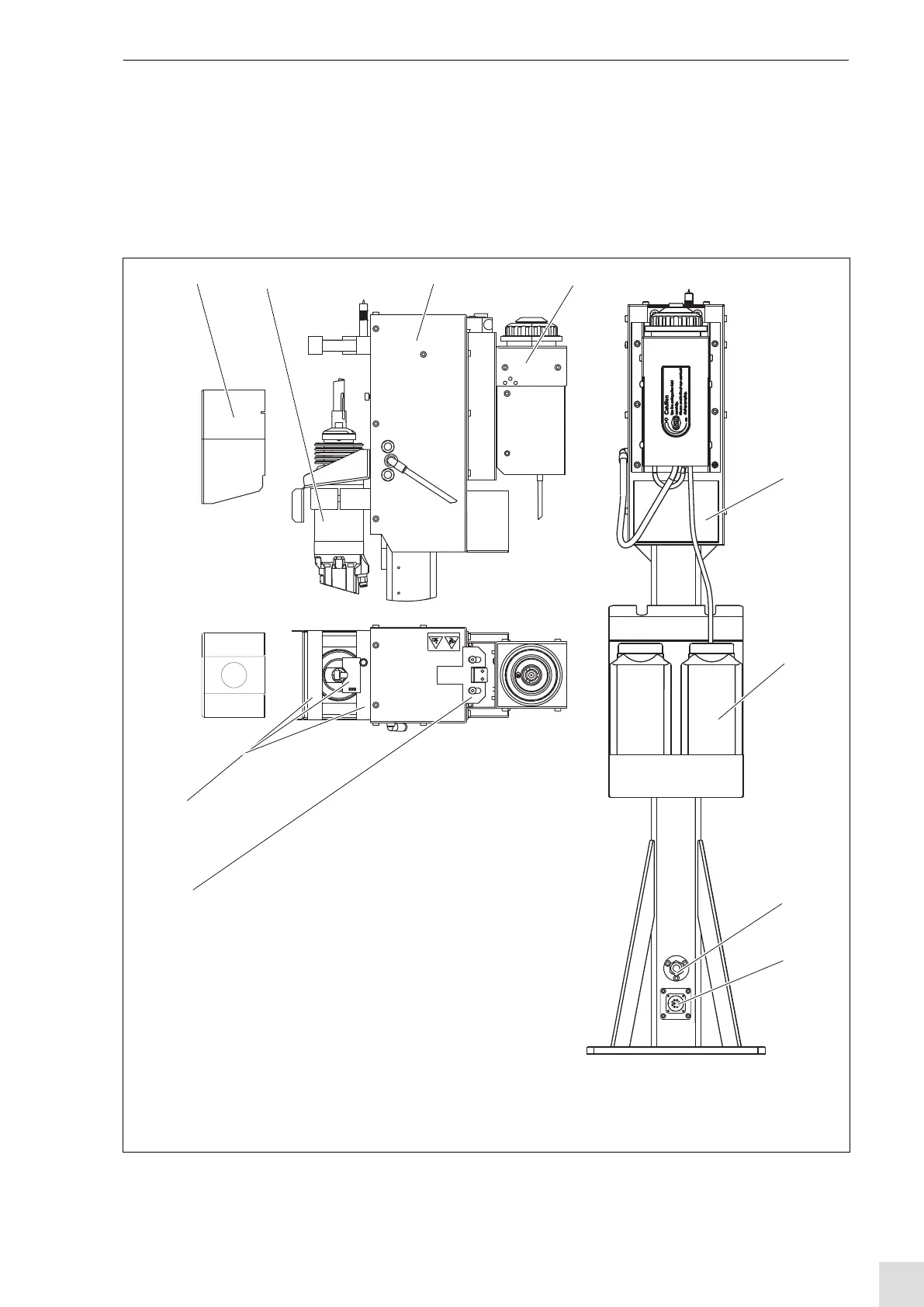

1 Motorabdeckung
2 Druckluftmotor mit integriertem Hub
3 Gerätedeckel
4 Einsprüheinheit
5 Auffangbehälter
6 Antihaftmittel-Flaschen mit montiertem
Flaschenhalter
7 Druckluftanschluss NW 10
8 Elektrischer Geräteanschluss
9 Drahtabschneidevorrichtung
10 Schweißbrenner-Klemmvorrichtung mit Spannprisma
Abb. 4 Baugruppe Reinigungsstation
12 3 4
5
6
8
9
10
7
