6 Inbetriebnahme TCS-Compact
6.2.4 Fräser montieren
1 Motorschutzkappe (6) montieren.
2 Fräser (1) auf Druckluftmotor (4) montieren.
3 Fräser (1) mit Gabelschlüssel SW17 (2) anziehen (min. Anzugsmoment 20Nm) und dabei mit
Gabelschlüssel SW21 (3) gegenhalten.
1 Fräser
2 Gabelschlüssel SW17
3 Gabelschlüssel SW21
4 Druckluftmotor
5 Faltenbalg
6 Motorschutzkappe
7 Motorabgangswelle

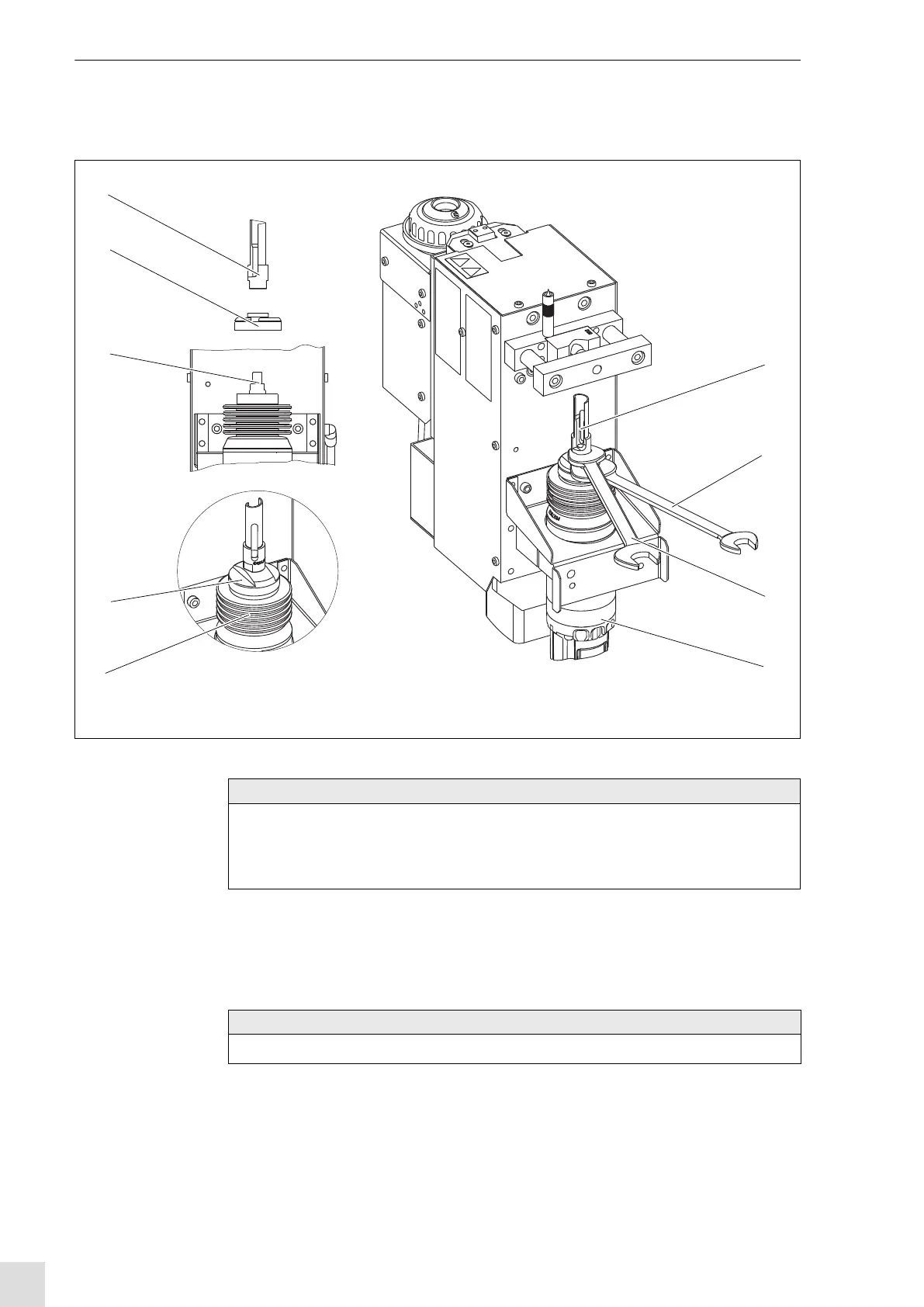

Abb. 15 Fräser montieren
1
2
3
4
5
6
2
6
7
HINWEIS
• Verwenden Sie für den Fräserwechsel nur Werkzeuge mit passender Schlüsselweite.
Motorschutzkappe (6) SW 21, Fräser SW 17.
• Achten Sie darauf, dass der Faltenbalg (5) in der richtigen Position sitzt.
 siehe Abb. 16 Position Faltenbalg auf Seite DE-21
HINWEIS
• Zur besseren Montage sollte sich der Druckluftmotor in der unteren Spann- und Hubposition befinden.
