6.2.5 Spannposition einrichten

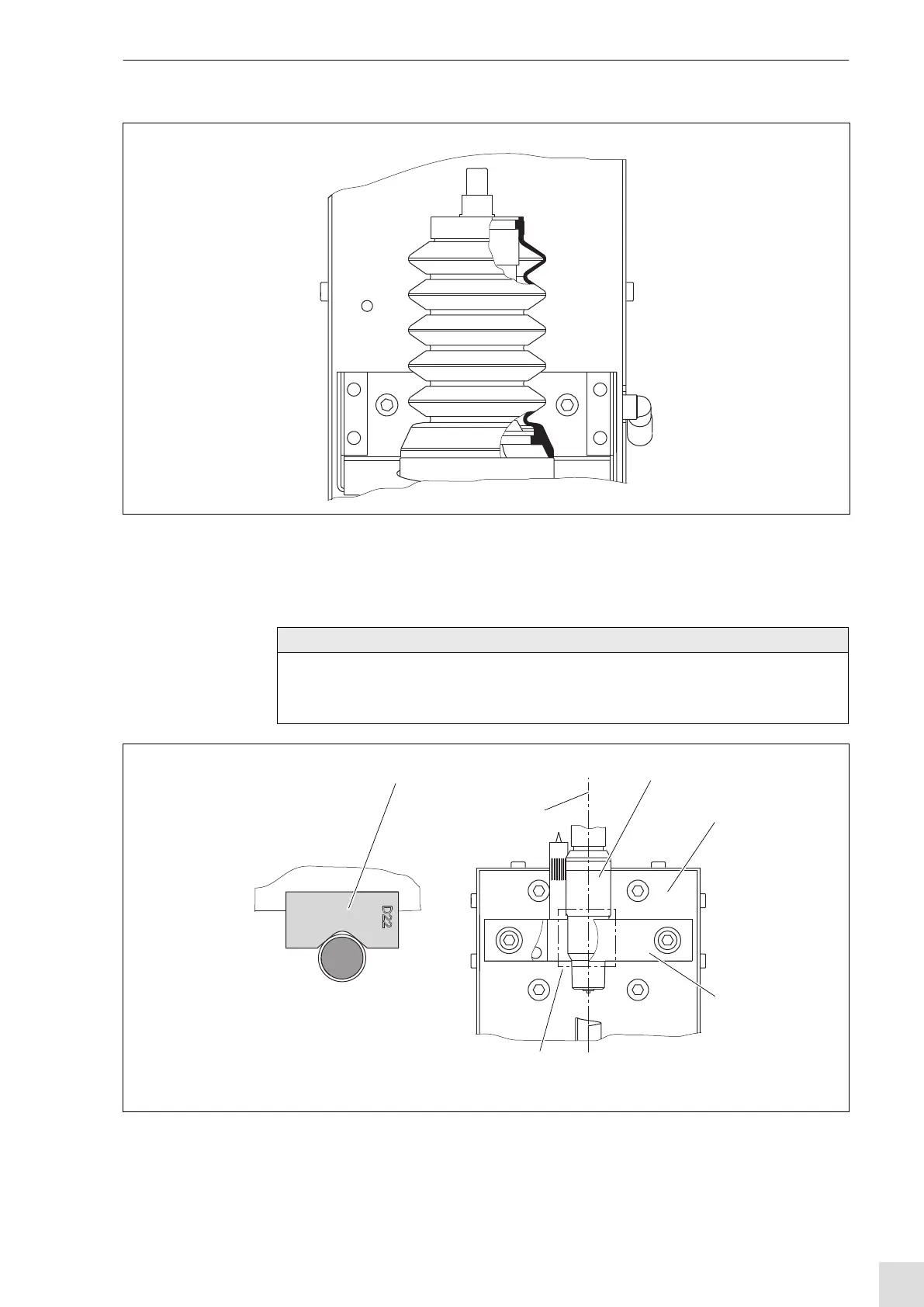

Abb. 16 Position Faltenbalg
HINWEIS
• Es dürfen nur auf den Gasdüsendurchmesser abgestimmte Spannprismen und Fräser verwendet
werden.
 Siehe Abb. 17 Spannposition einrichten auf Seite DE-21
1 Spannprisma
2 Gasdüse
3 Reinigungsstation
4 Gasdüsen-Klemmvorrichtung
5 Klemmposition
Abb. 17 Spannposition einrichten
Werkzeugachse
12
3
4
5
