DE - 14
6 Inbetriebnahme TCS-Compact
6.1 Elektrischer Anschluss
Die Brennerreinigungsstation wird über einen eingebauten Steckeranschluss an die Stromversorgung
angeschlossen. Die benötigten Steuersignale werden ebenfalls über diesen Stecker übertragen.
6.2 Einsprüheinheit

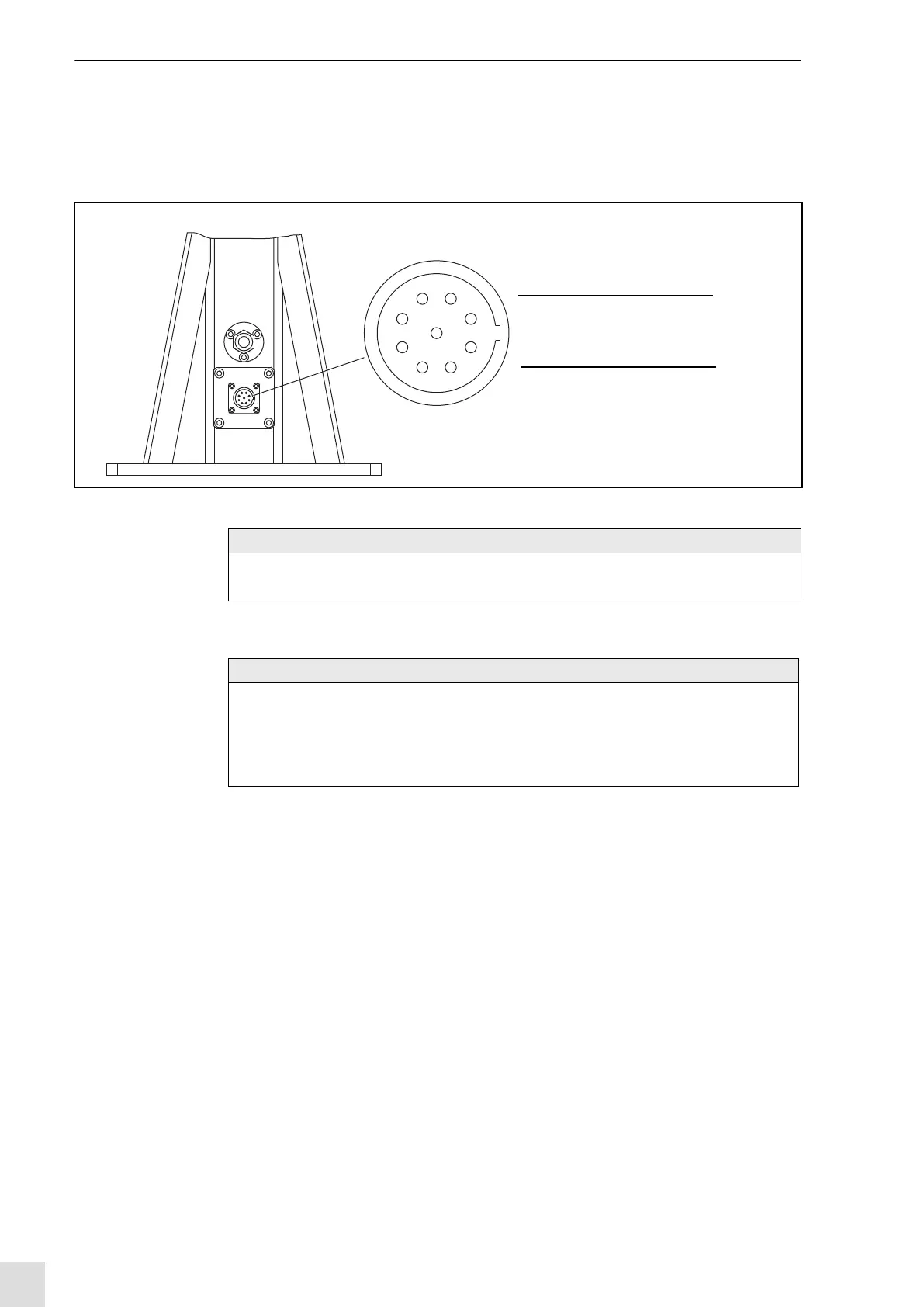

Abb. 8 Elektrischer Anschluss
9
8 Spannzylinder
7 Hub unten 24VDC/max.100mA
6 Motor-Rotation (Y2) 24VDC/2,8W
5 Hub hoch (Y1) 24VDC/2,8W
4 Spannen /
3 24 VDC/200 mA
2 GND
1 PE
9 n.c.
Schere ein (Y3) 24VDC/2,8W
offen 24VDC/max.100mA
Ausgang
Eingang
Betriebs-
spannung
1
2
3
4
5
6
7
8
HINWEIS
• Fertig konfektionierte Steuerleitungen sind in den Längen 5m und 10m erhältlich (Option).
• Für den elektrischen Anschluss den Gerätetyp NPN bzw. PNP beachten.
HINWEIS
• Prüfen Sie vor dem Einrichten, dass die passende Gasdüsendichtung montiert ist. Diese ist Abhängig
vom verwendeten Gasdüsendurchmesser.
• Einströmende Druckluft saugt das Antispritzerschutzmittel an und vermischt es mit dem Druckluftstrom.
Empfehlung: Der Zeitraum, der zu einer ausreichenden Benetzung der Gasdüse/Schweißbrenner
notwendig ist, sollte max. 2-3 sec. betragen.
