TCS-Compact 6 Inbetriebnahme
DE - 15
Bevor Sie das Gerät in Betrieb nehmen, muss der zur Schweißbrennergasdüse passende Dichtgummi
montiert werden. Die Angabe, mit welchem Gasdüsendurchmessers das Dichtgummi eingesetzt werden
kann, finden Sie auf dem Dichtgummi (1)
siehe Abb. 10 Dichtgummi montieren auf Seite DE-15
siehe Abb. 9 Einsprüheinheit auf Seite DE-15
1 Lösen Sie den Deckel (1)
2 Montieren Sie das Dichtgummi (2) mit dem Deckel (1).
Das Dichtgummi (2) wird mit leichtem Druck in den Deckel (1) eingesetzt.
Die spezielle Gestaltung dieser beiden Bauteile verhindert ein unbeabsichtigtes herausfallen des
Dichtgummis.

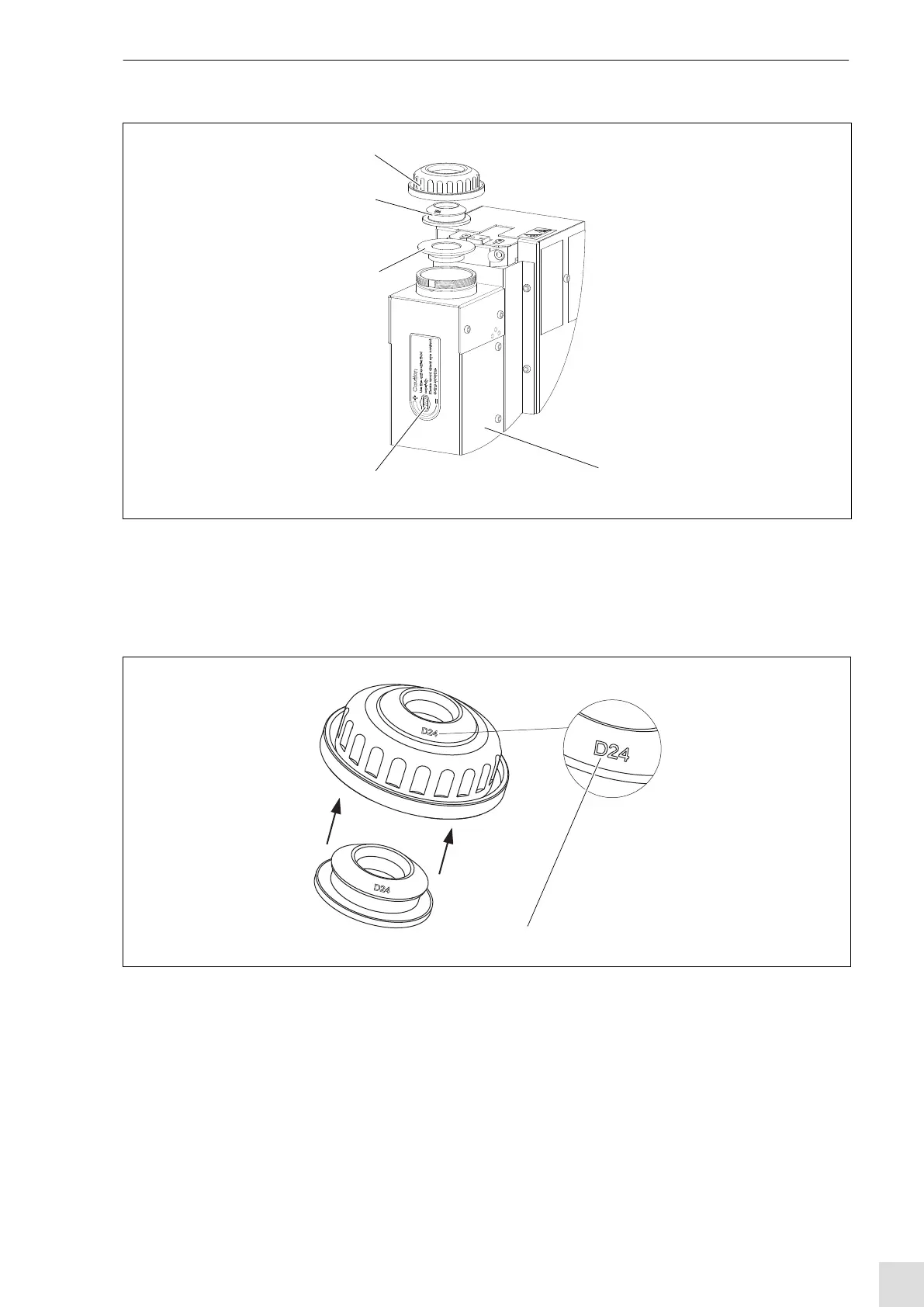

1 Deckel für Einsprüheinheit
2 Dichtgummi für Schweißbrennergasdüse
3 Druckring
4 Einsprüheinheit kpl.
5 Justierschraube für Antihaftmitteldosierung
Abb. 9 Einsprüheinheit
1
2
3
4
1 Markierung Schweißbrenner-Gasdüsendurchmesser
Abb. 10 Dichtgummi montieren
1
