6 Inbetriebnahme TCS-Compact
6.2.2 Drahtabschneidevorrichtung
1 Zur besseren Zugänglichkeit Schutzblech lösen und nach hinten schieben
2 Schweißbrenner in Schneidposition fahren
3 Mit dem freien Drahtende an das feststehende Messer fahren. (untere Schneidekante)
4 Sobald Sie die gewünschte Schneidlänge programmiert haben, muss das Schutzblech wieder nach
vorne geschoben werden. Der Spalt zwischen dem feststehenden Messer und dem Schutzblech
sollte < 4 mm sein.
1 Senkschraube M5x20
2 Schutzblech
3 Schweißbrenner
4 Stick-Out (SO) - freies Drahtende
5 Leitblech für Drahtreste
6 bewegliche Schnittplatte
7 feststehende Schnittplatte
8 Behälter für Drahtreste

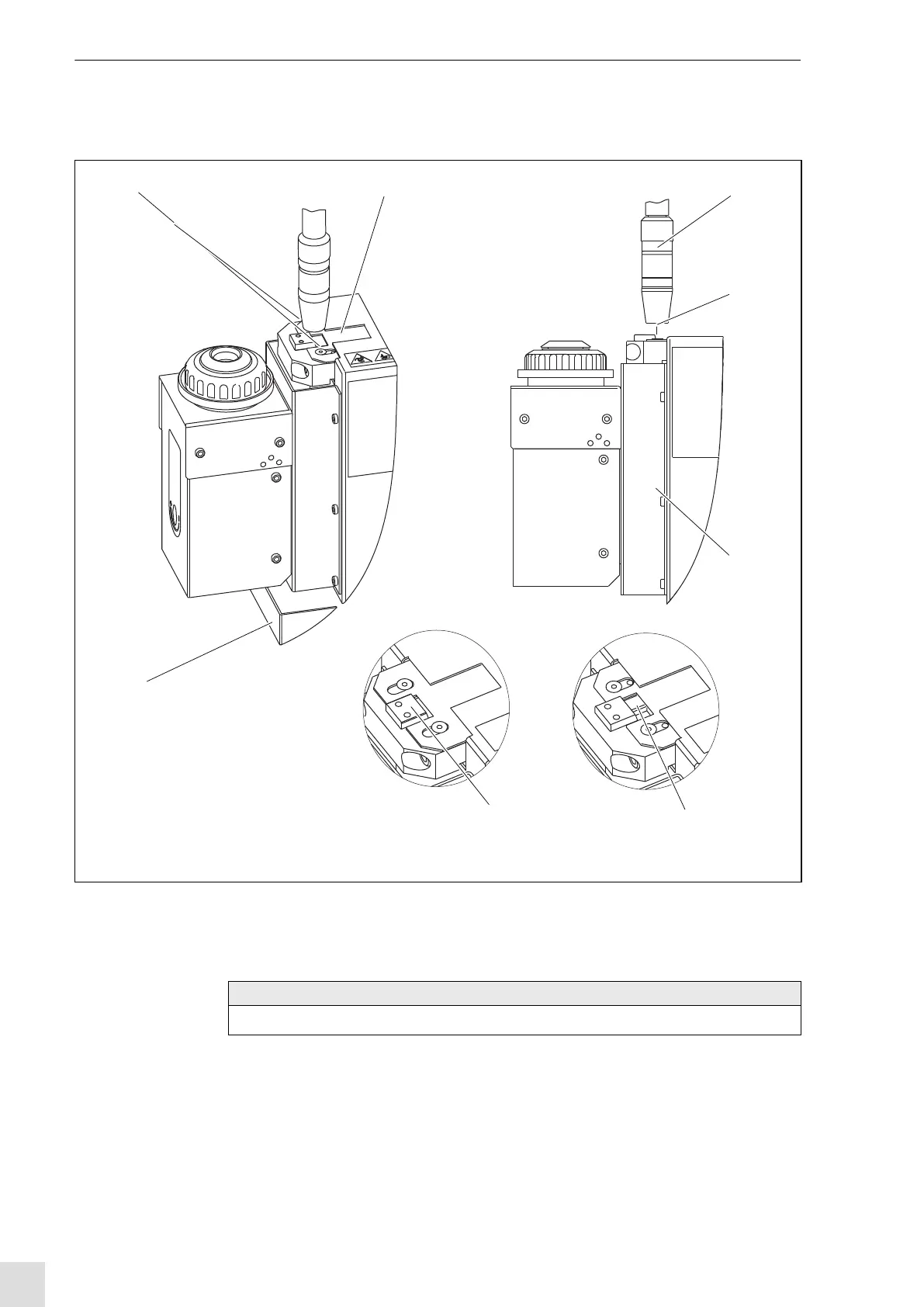

Abb. 13 Drahtabschneidevorrichtung
12 3
4
5
6
7
8
HINWEIS
• Beachten Sie die gewünschte Stick-Out-Länge.
