DE - 16
6 Inbetriebnahme TCS-Compact
6.2.1 Einstellen des Antispritzerschutzmittels
1 Schweißbrenner (1) über die Einsprühöffnung fahren.
2 Schweißbrenner (1) langsam (in Pfeilrichtung) nach unten fahren. Dabei wird das Dichtgummi
„geöffnet“.
Die Eintauchtiefe des Schweißbrenners wird durch den Hub der Einsprüheinheit begrenzt.
3 Gasdüse mit der Stirnseite auf den Druckring führen.
Zum Aktivieren des Sprühimpulses muss der Schweißbrenner weiter nach unten gefahren werden.
1 Schweißbrenner
2 Dichtgummi für Gasdüse
3 Gasdüse
4 Druckring
5 Einsprühdüse
6 Antihaftmittel-Flasche voll
7 Rücklaufflasche
8 Einstellschraube (Mengeneinstellung Antihaftmittel)
9 Deckel

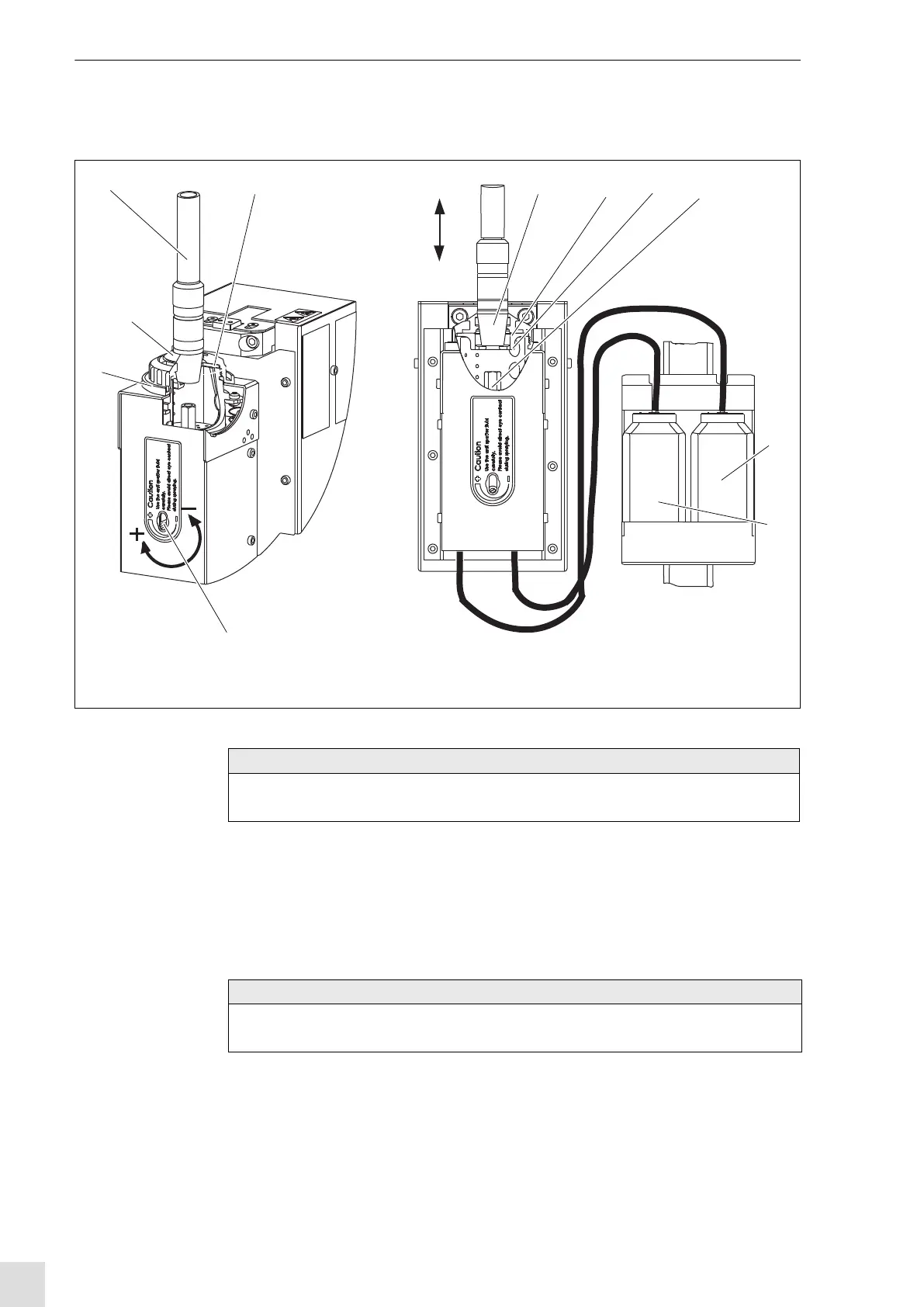

Abb. 11 Antispritzerschutzmittel einstellen
Einsprüh-
öffnung
Sprühimpuls aktivieren
max. 6 mm
Sprühimpuls deaktivieren
12 3425
6
8
9
HINWEIS
• Achten Sie darauf, dass der Schweißbrenner/Gasdüse konzentrisch über der Einsprüheinrichtung
positioniert ist.
HINWEIS
• Beachten Sie den max. Hub der Einsprüheinheit (siehe Abb. 12 Hubbewegung Einsprüheinheit auf
Seite DE-17)
