6 Inbetriebnahme TCS-Compact
6 Inbetriebnahme
Zur Inbetriebnahme der Schweißbrenner-Einsprüheinheit müssen die beiden Schläuche (4) und (8) mit den
entsprechenden Flaschen verbunden werden. Alle anderen Druckluftverbindungen sind werkseitig montiert.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Demontage- und Reparaturarbeiten ist folgendes
zu beachten:
• Spannungsversorgung unterbrechen
• Druckluftversorgung unterbrechen.
HINWEIS
• Die Inbetriebnahme darf nur durch geschultes Personal erfolgen.

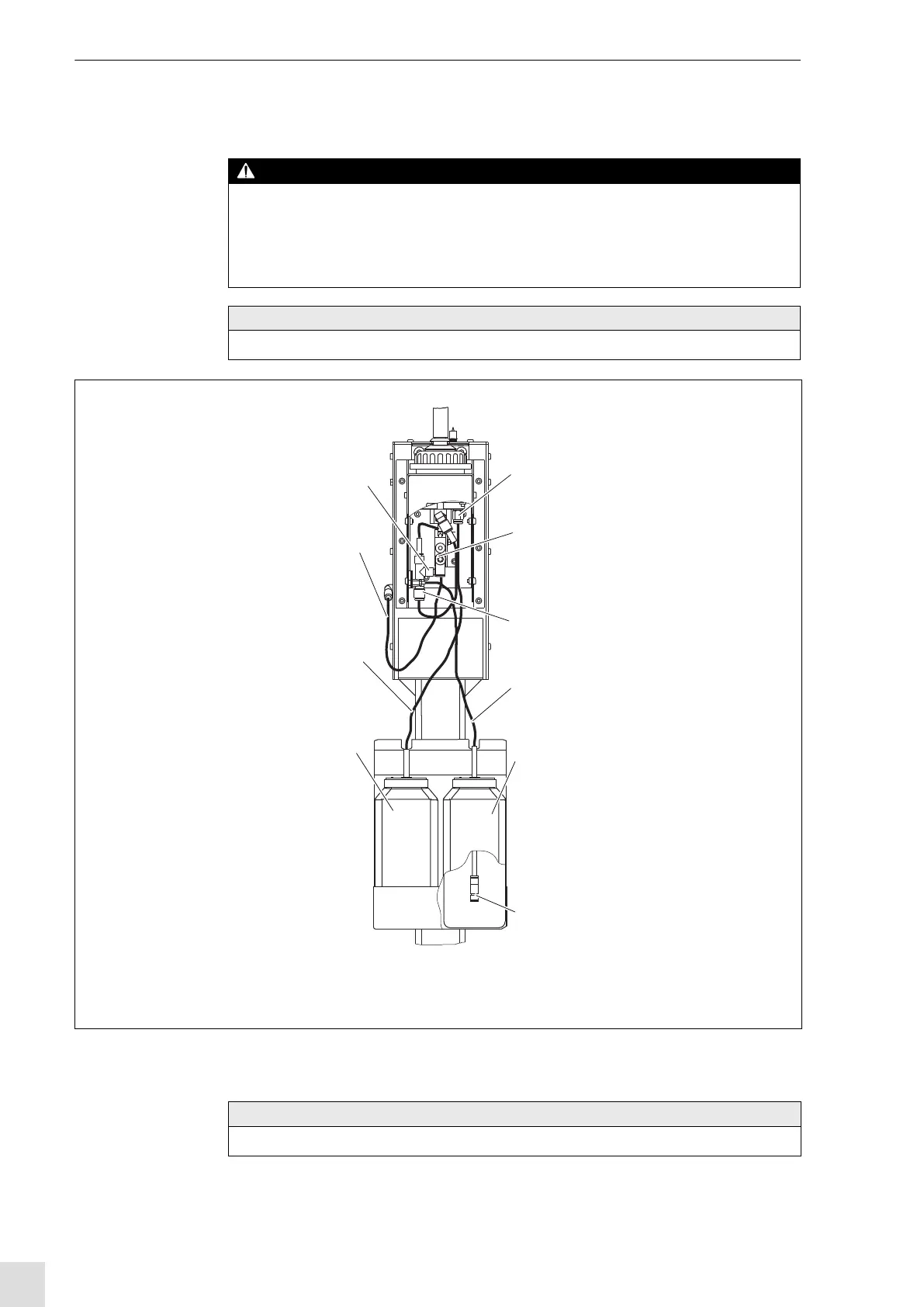

1 Anschluss-Rücklauf (montiert)
2 Einstellung Saugluftmenge
3 Anschluss Antihaftmittel zur Einsprüheinheit
4 Schlauch
5 Antihaftmittel-Flasche (voll)
6 Rückschlagventil
7 Rücklaufflasche
8 Schlauch
9 Druckluftanschluss (montiert)
10 Sauganschluss (montiert)
1
2
3
4
5
6
7
8
9
10
HINWEIS
• Beachten Sie, dass am Saugschlauch (4) das Rückschlagventil (6) vormontiert ist.
