TCS-Compact 6 Inbetriebnahme
DE - 17
Um die Dosierung des Antihaftmittels einzustellen, können Sie das Gerät auch manuell über den Deckel
aktivieren.
• Durch leichtes herunterdrücken des Deckels wird ein Sprühimpuls aktiviert.
• Anhand des entstehenden Sprühnebels können Sie die Menge des vernebelten Antihaftmittels
beurteilen.
• Der Sprühimpuls sollte max. 2 sec. aktiviert bleiben.
• Mittels der Einstellschraube (8) (siehe Abb. 11 Antispritzerschutzmittel einstellen auf Seite DE-16)
können Sie die Antihaftmittelmenge erhöhen oder reduzieren.

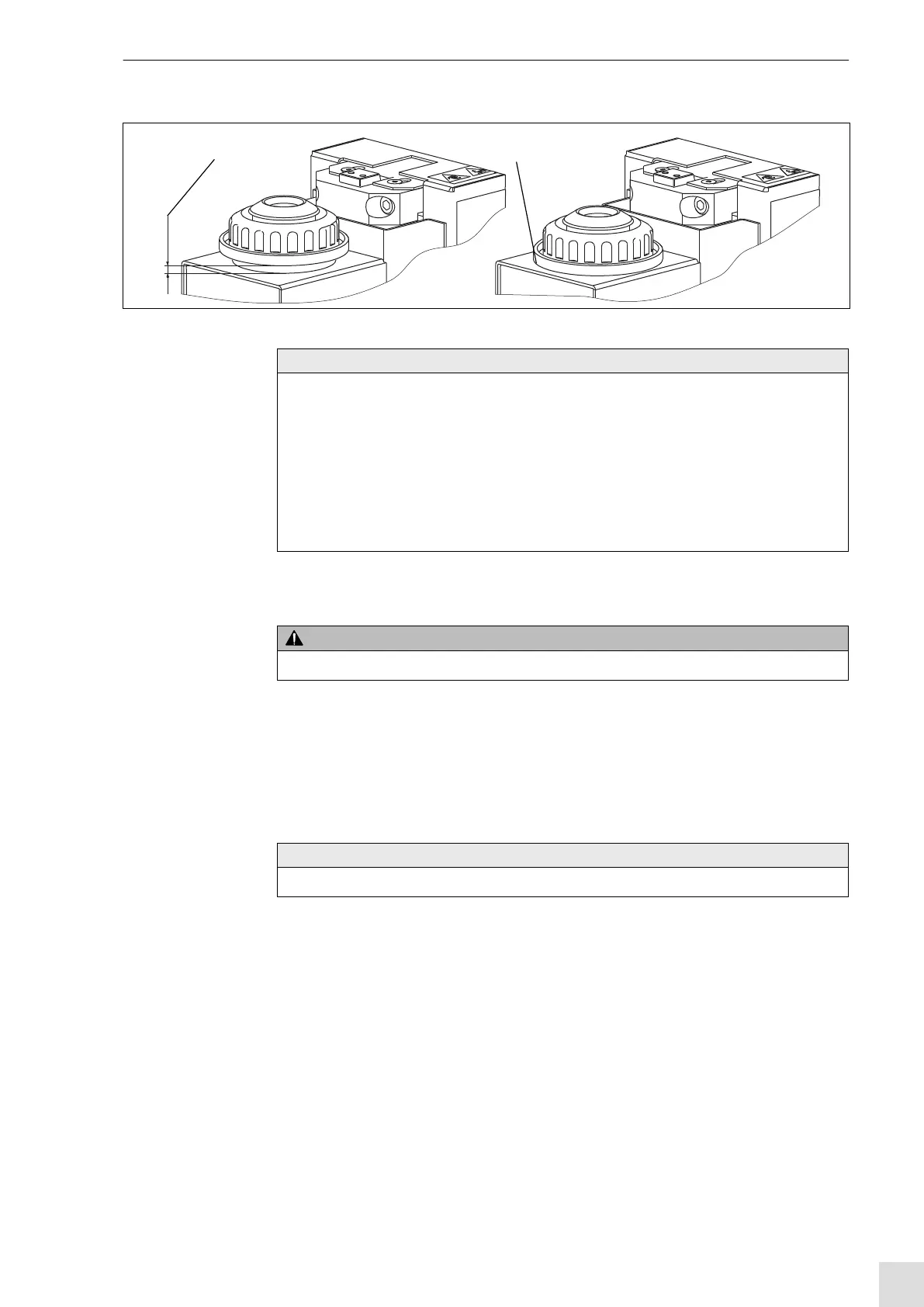

Abb. 12 Hubbewegung Einsprüheinheit
Einsprüheinheit nicht betätigt
(max. Hubbewegung)
max. 6 mm
Einsprüheinheit
betätigt
HINWEIS
• Beachten Sie die max. Hubbewegung zum Einsprühen.
• Der max. Hubweg (Fahrbewegung des Schweißbrenners) sollte 6 mm nicht überschreiten.
• Wir empfehlen einen maximalen Einsprühimpuls von 3 s.
Der Sprühimpuls wird beim herausfahren aus der Einsprüheinheit zurückgesetzt.
• Mit der Einstellschraube (6) (siehe Abb. 11 Antispritzerschutzmittel einstellen auf Seite DE-16) können
Sie die Menge des Antihaftmittels pro Sprühimpuls justieren.
• Das Restöl des Antihaftmittels aus der Einsprüheinheit wird in der Rücklaufflasche (7) (siehe Abb.
11 Antispritzerschutzmittel einstellen auf Seite DE-16) gesammelt und kann nach einer Reinigung von
Schmutzpartikeln wiederverwendet werden.
VORSICHT
• Tragen Sie beim manuellen Einstellen des Antihaftmittels eine Schutzbrille.
HINWEIS
• Eine geringe Menge des Antihaftmittels ist ausreichend, um den gewünschten Effekt zu erzielen.
