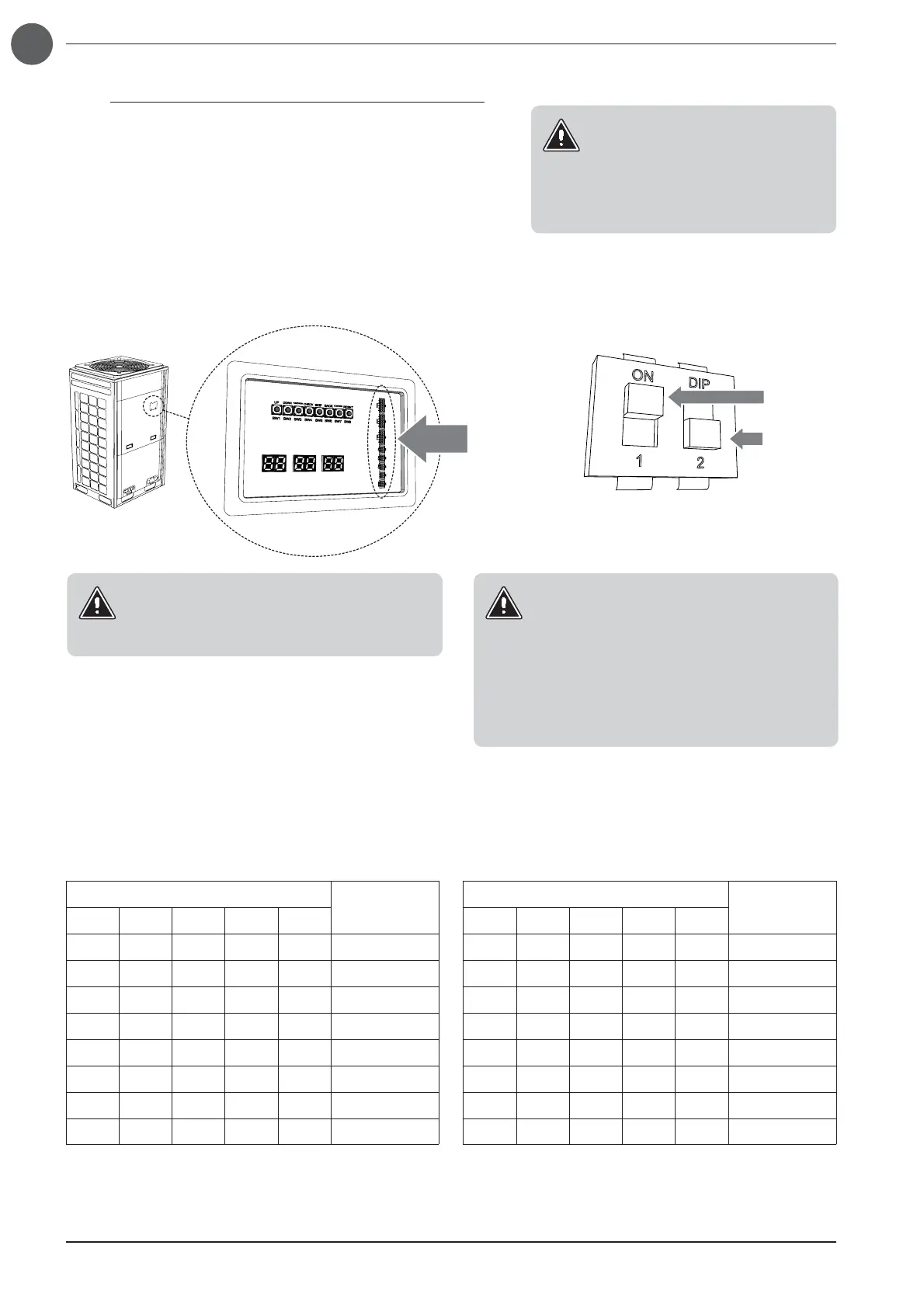

5.5. IMPOSTAZIONI DIPSWITCH PER INSTALLAZIONI MULTI SISTEMA
Nel caso in cui si vogliano gestire le unità intrne di più sistemi MVA, è
necessario impostare alcuni dip switch sulle unità esterne MASTER di
ogni sistema (nel caso in cui uno o più sistemi prevedano più moduli,
questi settaggi sono da eseguire SOLO sul modulo Master); i dip da
impostare sono i seguenti:
• SA2 = Dip per specificare l’indirizzo del sistema rispettoa all’acces-
sorio MVACC;
• SA8 = Dip per specificare se l’unità esterna è Master o Slave;
La procedura per modificare il valore dei dipswitch sulle unità esterne
è riportata di seguito:
ATTENZIONE:
• Nel posizionamento dei dipswitch lo stato “0” è
rappresentato con la levetta del Dip posizionato
in alto, verso la scritta “ON” come indicato nella
relativa figura;
• L’eventuale impostazione dei Dip switch deve
avvenire mentre l’unità NON è alimentata;
• Il sistema (nel caso di installazioni con più mo-
duli) deve prevedere un MASTER mentre i restanti
moduli devono essere impostati come slave;
ATTENZIONE:
Per poter impostare i DipSwitch è possibile accedere
tramite lo sportellino presente sulla paratia che pro-
tegge la scheda elettronica dell’unità esterna;
DipSwitch
Valore = 1
Valore = 0
Ogni unità esterna Master che dovrà essere collegata all’accessorio MVASZC dovrà
avere un indirizzo univoco da 0 a 15, dove il sistema con indirizzo 0 sarà considerato
dAll’accessorio MVASZC il sistema Master; di seguito viene riportata una tabella con
i valori da assegnare al dip SA2 per specificare i vari indirizzi:
ATTENZIONE:
Il dip SA8 non deve essere impostato
ma solo verificato al fin edi essere sicuri
di effettuare il collegamento sull’uni-
tà Master (verifica necessaria solo nei
sistemi MVA con almeno due moduli
esterni)
SA2
Indirizzo
Dip1 Dip2 Dip3 Dip4 Dip5
0000/ 0
1000/ 1
0100/ 2
1100/ 3
0010/ 4
1010/ 5
0110/ 6
1110/ 7
SA2
Indirizzo
Dip1 Dip2 Dip3 Dip4 Dip5
0001/ 8
1001/ 9
0101/ 10
1101/ 11
0011/ 12
1011/ 13
0111/ 14
1111/ 15
