63
DE

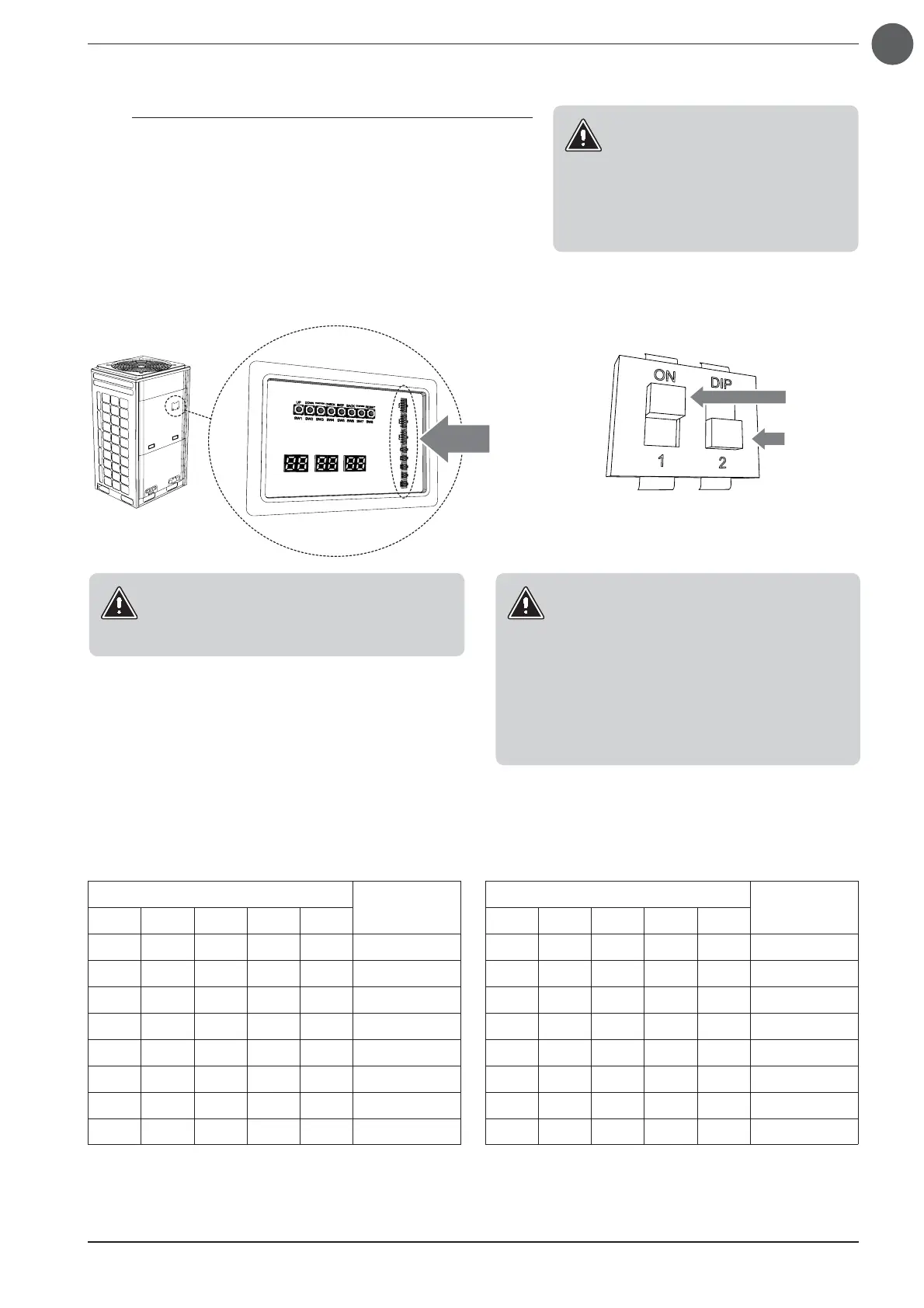

5.5. EINSTELLUNG DER DIP-SCHALTER FÜR INSTALLATIONEN MIT MEHREREN
SYSTEMEN
Falls die Innengeräte mehrerer MVA-Systeme verwaltet werden sollen,
müssen einige Dip-Schalter an den MASTER-Außengeräten jedes Systems
eingestellt werden (falls eines oder mehrere Systeme mehrere Module vor-
sehen, müssen diese Einstellungen NUR am Master-Modul vorgenommen
werden). Folgende Dip-Schalter müssen eingestellt werden:
• SA2 = Dip-Schalter für die Angabe der Systemadresse für das Zubehör
MVACC;
• SA8 = Dip-Schalter, der angibt, ob das Außengerät Master oder Slave ist.
Die Vorgangsweise für die Änderung des Werts der Dip-Schalter an den
Außengeräten wird in der Folge beschrieben:
ACHTUNG:
• Bei der Einstellung der Dip-Schalter ist der Status
“0”, wenn der Hebel des Dip-Schalters oben an der
Schrift “ON” steht, wie auf der entsprechenden Ab-
bildung gezeigt wird.
• Eine eventuelle Einstellung der Dip-Schalter muss
erfolgen, während das Gerät NICHT gespeist wird.
• Das System muss (im Falle von Installationen mit
mehreren Modulen) einen MASTER vorsehen. Die
restlichen Module müssen hingegen als Slaves ein-
gestellt werden.
ACHTUNG:
Für die Einstellung der Dip-Schalter ist der Zugriff über
die Klappe an der Schutzverkleidung der Platine am
Außengerät möglich.
Dip-Schalter
Wert = 1
Wert = 0
Jedes Master-Außengerät, das an das Zubehör MVASZC angeschlossen werden soll,
muss eine eindeutige Adresse von 0 bis 15 haben, wobei das System mit der Adresse
0 vom Zubehör MVASZC als das Mastersystem betrachtet wird. In der Folge wird eine
Tabelle mit den Werten gezeigt, die dem DIP SA2 für die Angabe der verschiedenen
Adressen zugewiesen werden müssen:
ACHTUNG:
Der Dip-Schalter SA8 darf nicht einge-
stellt werden. Er muss nur kontrolliert
werden, um sicher zu sein, dass der An-
schluss am Mastergerät vorgenommen
wird (Kontrolle ist nur bei MVA-Syste-
men mit mindestens zwei Außenmodu-
len notwendig)
SA2
Adresse
Dip1 Dip2 Dip3 Dip4 Dip5
0000/ 0
1000/ 1
0100/ 2
1100/ 3
0010/ 4
1010/ 5
0110/ 6
1110/ 7
SA2
Adresse
Dip1 Dip2 Dip3 Dip4 Dip5
0001/ 8
1001/ 9
0101/ 10
1101/ 11
0011/ 12
1011/ 13
0111/ 14
1111/ 15
