80
ES

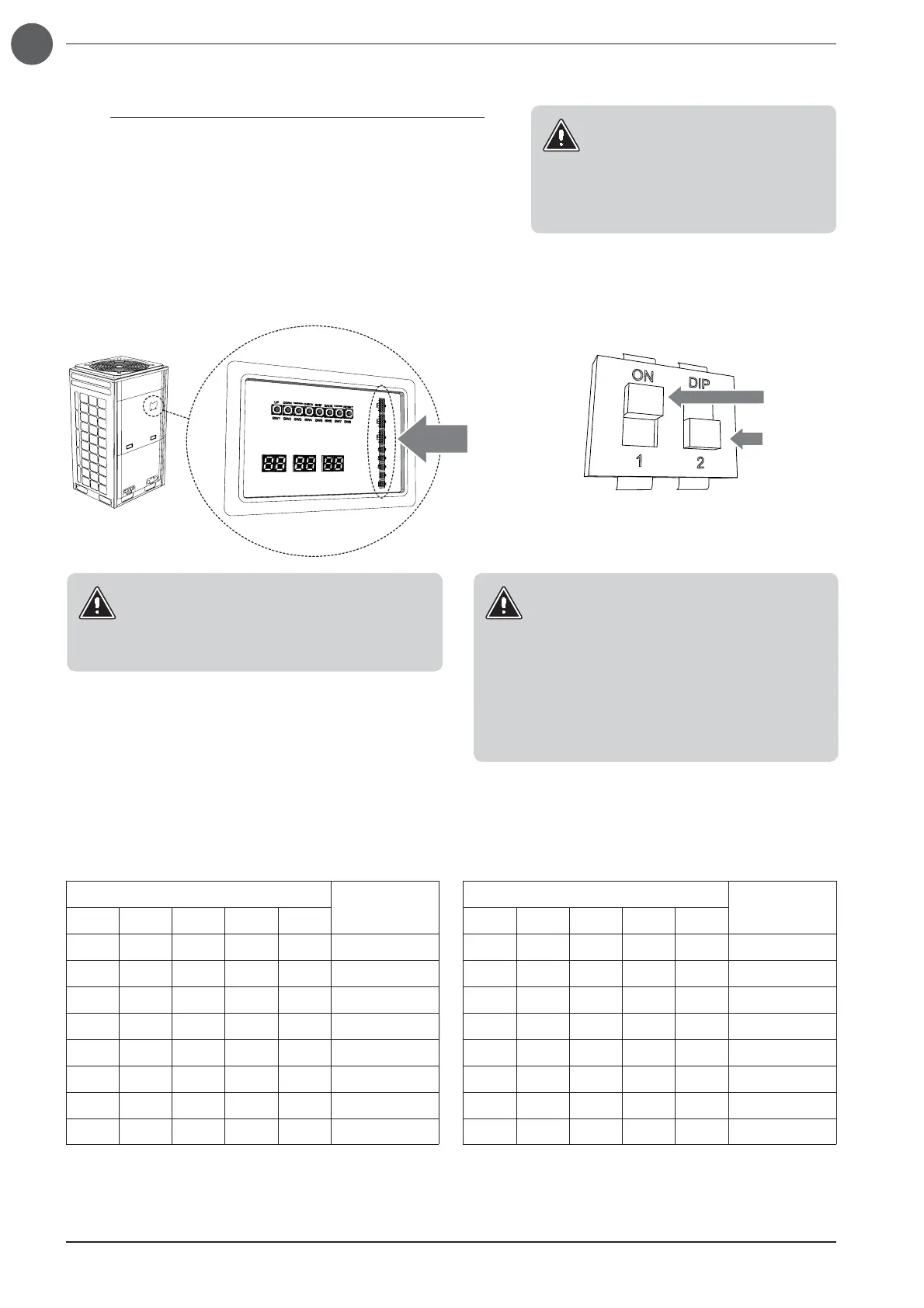

5.5. CONFIGURACIONES DEL DIP SWITCH PARA INSTALACIONES MULTI
SISTEMA
Si se desean gestionar las unidades internas de varios sistemas MVA,
se deberán configurar algunos dip switch en las unidades externas
MASTER de cada sistema (si uno o más sistemas prevén varios módu-
los, estas configuraciones se deben realizar SOLO en el módulo Mas-
ter); los dip que se deben configurar son los siguientes:
• SA2 = Dip para especificar la dirección del sistema respecto al ac-
cesorio MVACC;
• SA8 = Dip para especificar si la unidad externa es Master o Slave;
El procedimiento para modificar el valor de los dipswitch en las unida-
des externas se detalla a continuación:
ADVERTENCIA:
• En la colocación de los dipswitch, el estado “0”
corresponde a la palanca del Dip situada en alto,
hacia la palabra “ON” tal y como se indica en la
figura correspondiente;
• La posible configuración de los Dip switch debe-
rá realizarse con la unidad NO alimentada;
• El sistema (en caso de instalaciones con varios
módulos) debe incluir un MASTER, mientras que los
demás módulos deberán configurarse como se-
cundarios (Slave);
ADVERTENCIA:
Para poder configurar los DipSwitch se puede acce-
der a ellos a través de la portezuela que hay en el
mamparo que protege la tarjeta electrónica de la
unidad externa;
DipSwitch
Valor = 1
Valor = 0
Cada unidad externa Master que se deberá conectar al accesorio MVASZC deberá
tener una dirección unívoca de 0 a 15, donde el sistema con dirección 0 será consi-
derado por el accesorio MVASZC como sistema Master; a continuación se presenta
una tabla con los valores que se deben asignar al dip SA2 para especificar las dife-
rentes direcciones:
ADVERTENCIA:
El dip SA8 no se debe configurar sino
solo verificar para asegurarse de efec-
tuar la conexión en la unidad Master
(control necesario solo en los sistemas
MVA con por lo menos dos módulos
externos)
SA2
Dirección
Dip1 Dip2 Dip3 Dip4 Dip5
0000/ 0
1000/ 1
0100/ 2
1100/ 3
0010/ 4
1010/ 5
0110/ 6
1110/ 7
SA2
Dirección
Dip1 Dip2 Dip3 Dip4 Dip5
0001/ 8
1001/ 9
0101/ 10
1101/ 11
0011/ 12
1011/ 13
0111/ 14
1111/ 15
