5.5. RÉGLAGES DES COMMUTATEURS DIP POUR DES INSTALLATIONS À PLUSIEURS
SYSTÈMES
Pour gérer les unités intérieures de plusieurs systèmes MVA, il faut régler
certains commutateurs DIP sur les unités extérieures MASTER de chaque
système (si un ou plusieurs systèmes prévoient plusieurs modules, ces ré-
glages doivent être réalisés SEULEMENT sur le module Master). Les commu-
tateurs DIP à régler sont les suivants :
• SA2 = commutateur DIP pour spécifier l'adresse du système par rapport
à l'accessoire MVACC.
• SA8 = commutateur DIP pour spécifier si l'unité extérieure est Master ou
Slave.
La procédure pour modifier la valeur des commutateurs DIP sur les unités
extérieures est décrite ci-dessous :

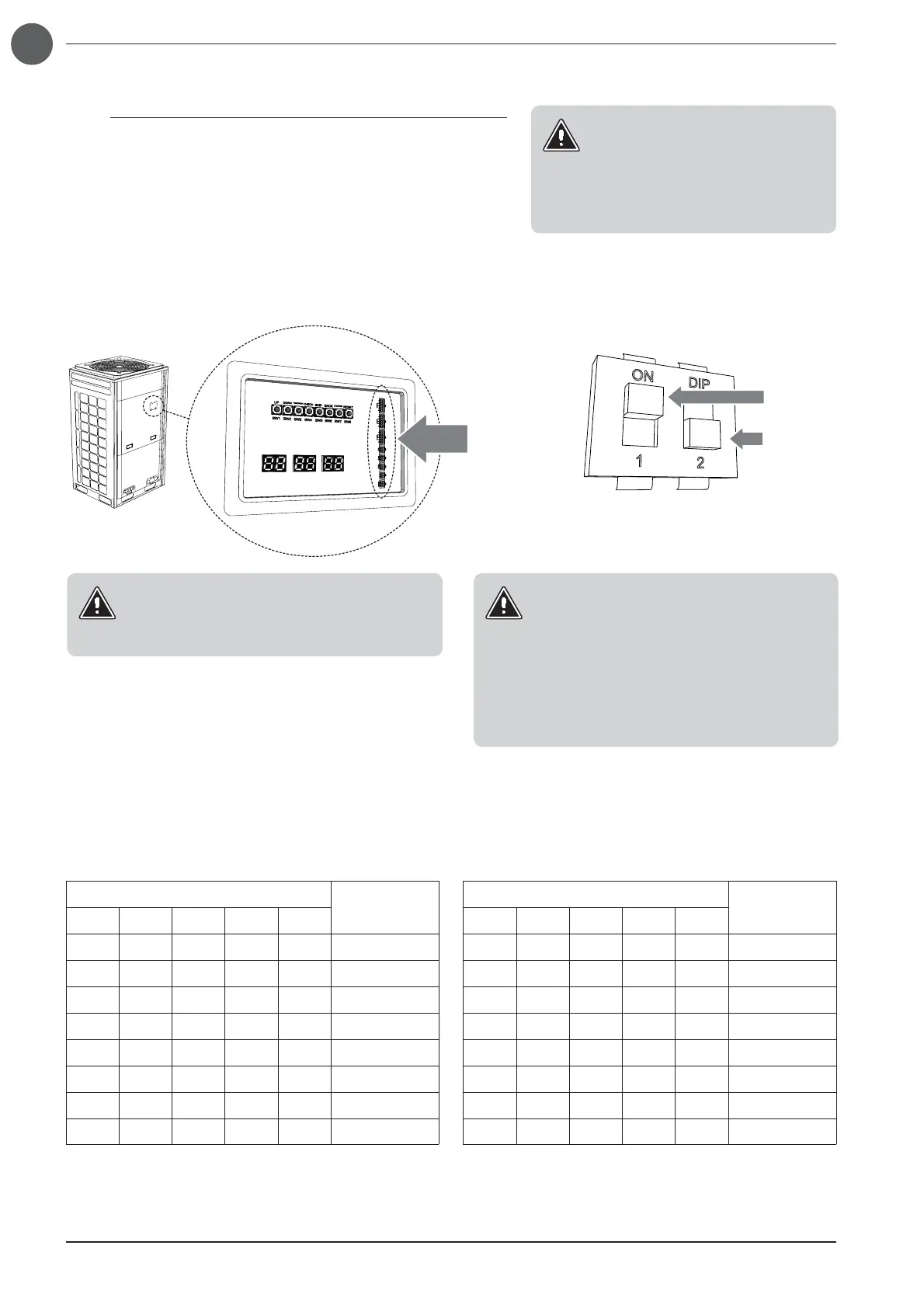

ATTENTION :
• Lors du positionnement des commutateurs DIP,
l'état « 0 » est représenté par l'interrupteur du com-
mutateur DIP placé en haut vers l'inscription « ON »
comme indiqué sur la figure correspondante.
• Le réglage des commutateurs DIP doit être effec-
tué lorsque l'unité N'EST PAS alimentée.
• Le système (en cas d'installations à plusieurs
modules) doit prévoir un MASTER, tandis que les
modules restants doivent être réglés comme Slave.
ATTENTION :
Pour régler les commutateurs DIP, il est possible
d'accéder par le volet présent sur la cloison qui pro-
tège la carte électronique de l'unité extérieure.
Commutateur
DIP
Valeur = 1
Valeur = 0
Chaque unité extérieure Master qui devra être raccordée à l'accessoire MVASZC
devra avoir une adresse univoque de 0 à 15, où le système avec l'adresse 0 sera
considéré par l'accessoire MVASZC comme le système Master ; Voici un tableau
contenant les valeurs à affecter au commutateur DIP SA2 pour spécifier les diffé-
rentes adresses :
ATTENTION :
Le commutateur DIP SA8 ne doit pas
être réglé mais seulement vérifié afin de
s'assurer d'effectuer le branchement sur
l'unité Master (contrôle nécessaire uni-
quement dans les systèmes MVA avec
au moins deux modules extérieurs)
SA2
Adresse
Dip1 Dip2 Dip3 Dip4 Dip5
0000/ 0
1000/ 1
0100/ 2
1100/ 3
0010/ 4
1010/ 5
0110/ 6
1110/ 7
SA2
Adresse
Dip1 Dip2 Dip3 Dip4 Dip5
0001/ 8
1001/ 9
0101/ 10
1101/ 11
0011/ 12
1011/ 13
0111/ 14
1111/ 15
