AERMEC MVASZC - Interfaccia Utente; Pannello Touchscreen - Monitor Principale

14
IT
USO DEL PANNELLO
Indice Descrizione della funzione:
1
Indica la data e l’ora del sistema
2
Accede alla finestra gestione gruppi
3
Accede alla finestra delle impostazioni
4
Tasto per attivare o disattivare il display (una pres-
sione prolungata per più di 5 secondi avvia il reset
dell’accessorio)
5
Imposta il tipo di controllo da applicare (singola unità
o tutte contemporaneamente)
6
Indica il tipo di controllo attualmente impostato per
le unità dell’impianto
7
Permette di spegnere tutte le unità attualmente
elencate nella pagina
8
Indica un particolare stato dell’unità interna, il quale
potrebbe essere:
• L’unità interna è MASTER ( );
• L’unità interna ha generato un errore ( );
• L’unità interna è “Protetta” (
);
Indice Descrizione della funzione:
9
Pagina attiva
10
Questa zona indica le unità interne della pagina;
Permette inoltre di passare alla pagina successiva
o precedente (se l’icona è grigia non c’è nessuna
pagina successiva o precedente)
11
Permette di accendere tutte le unità attualmente
elencate nella pagina
12
Accede alla finestra gestione dell’unità interna
selezionata
13
Indica la modalità di funzionamento attiva sull’unità:
Auto( ), Raffreddamento ( ), Deumidificazione ( ) ,
Ventilazione ( ), Riscaldamento ( )
14
Indica l’attuale set di temperatura impostato sull’uni-
tà interna
6. INTERFACCIA UTENTE

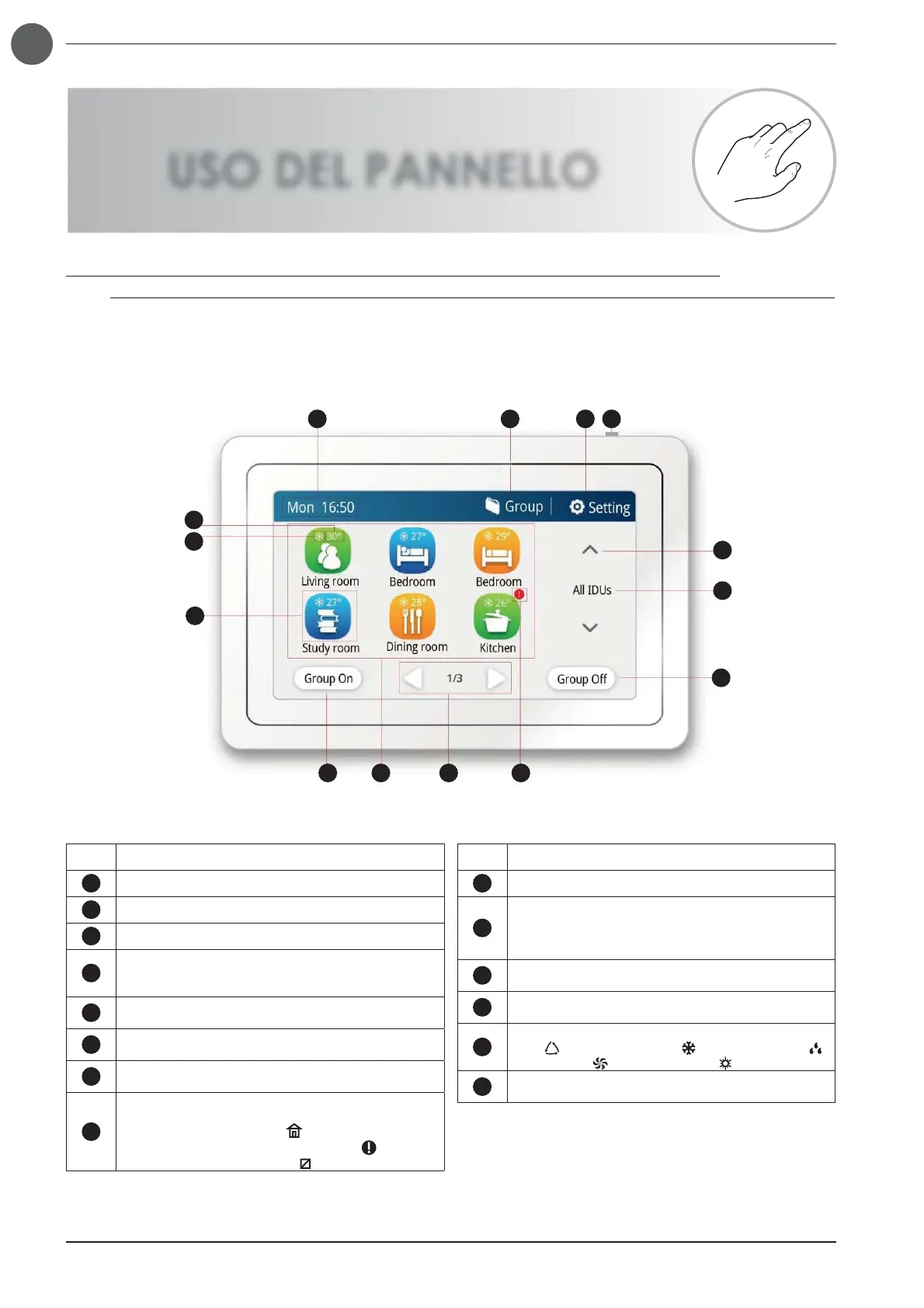

6.1. PANNELLO TOUCHSCREEN - MONITOR PRINCIPALE
L’accessorio MVASZC dispone di un interfaccia utente gestita attraverso un display touchscreen a colori; l’interfaccia è fornita
di una maschera principale dalla quale è facile controllare lo stato di tutte le unità gestite dall’accessorio, oltre a pagine speci-
fiche con cui sarà possibile impostare funzioni e programmi specifici. Di seguito viene illustrata la schermata principale, ovvero la
schermata visualizzata durante il normale funzionamento del dispositivo:
11
12
13
14
10
9
4
5
6
7
8
321
