5.6. ARBEITEN FÜR DIE WANDINSTALLATION

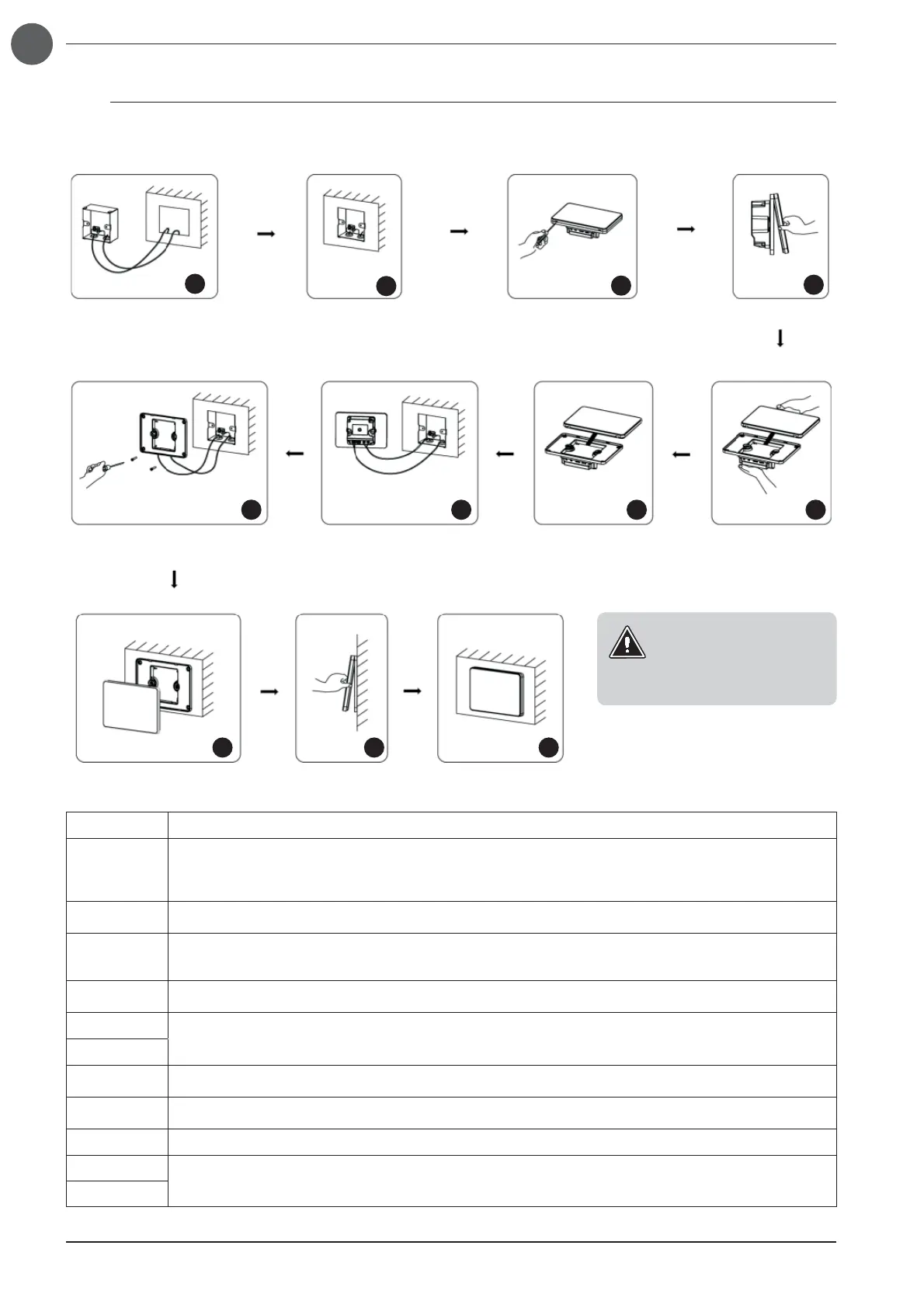

Dieses Zubehör muss an der Wand installiert werden. Die folgenden Abbildungen zeigen die Arbeiten, die für eine korrekte Instal-
lation der Bedientafel MVASZC durchgeführt werden müssen:
1
2
3
4
5678
9 10 11
Maßnahme Beschreibung
1
Vor der Installation darauf achten, die Kabel der Stromversorgung und die der seriellen Kommunikation zu der Nische
zu führen, wo der Unterputzkasten installiert wird (mittels eines geeigneten Kabelkanals oder ähnlichen Systemen);
ACHTUNG: Stromversorgung und serielle Signale müssen getrennt in die Kabelkanäle geführt werden, um
elektromagnetischen Störungen zu vermeiden
2
Den Unterputzkasten an der Wand installieren
(das Erdungskabel mit der mitgelieferten Schraube an den Unterbau des Unterputzkasten befestigen)
3
Vorsichtig das Touchscreen Paneel von der hinteren Abdeckung trennen, indem mit einem langen Schrau-
benzieher die Kante des Paneel angehoben wird (bei diesem Vorgang besonders vorsichtig vorgehen, um
Schäden am Gerät zu vermeiden)
4
VORSICHTIG das Paneel öffnen, dabei auf den flachen Stecker achten, der das Touchscreen Paneel an der
hinteren Platine anschließt
5
Den Stecker auf dem Paneel lösen und das Touchscreen Paneel von der Platine lösen
6
7
Die Stromversorgung und das serielle Kabel an die hintere Abdeckung anschließen (Versorgung der Klemmen
L und N, serielles Kabel der Klemmen G1 und G2)
8
Die hintere Abdeckung an den zuvor installierten Unterputzkasten befestigen, dazu die zwei mitgelieferten
Schrauben verwenden
9 Den Stecker des Touchscreen Paneels wieder an die Platine auf der hinteren Abdeckung anschließen
10
Hängen Sie das Paneel an die Abdeckung beginnend mit der oberen Seite und drücken Sie es leicht an, bis
zum vollständigen Einhaken beider Teile
11
Um das Paneel zu entfer-
nen, müssen dieselben Ar-
beiten für die Installation in
umgekehrter Reihenfolge
durchgeführt werden
