5.6. OPERACIONES PARA LA INSTALACIÓN EN LA PARED

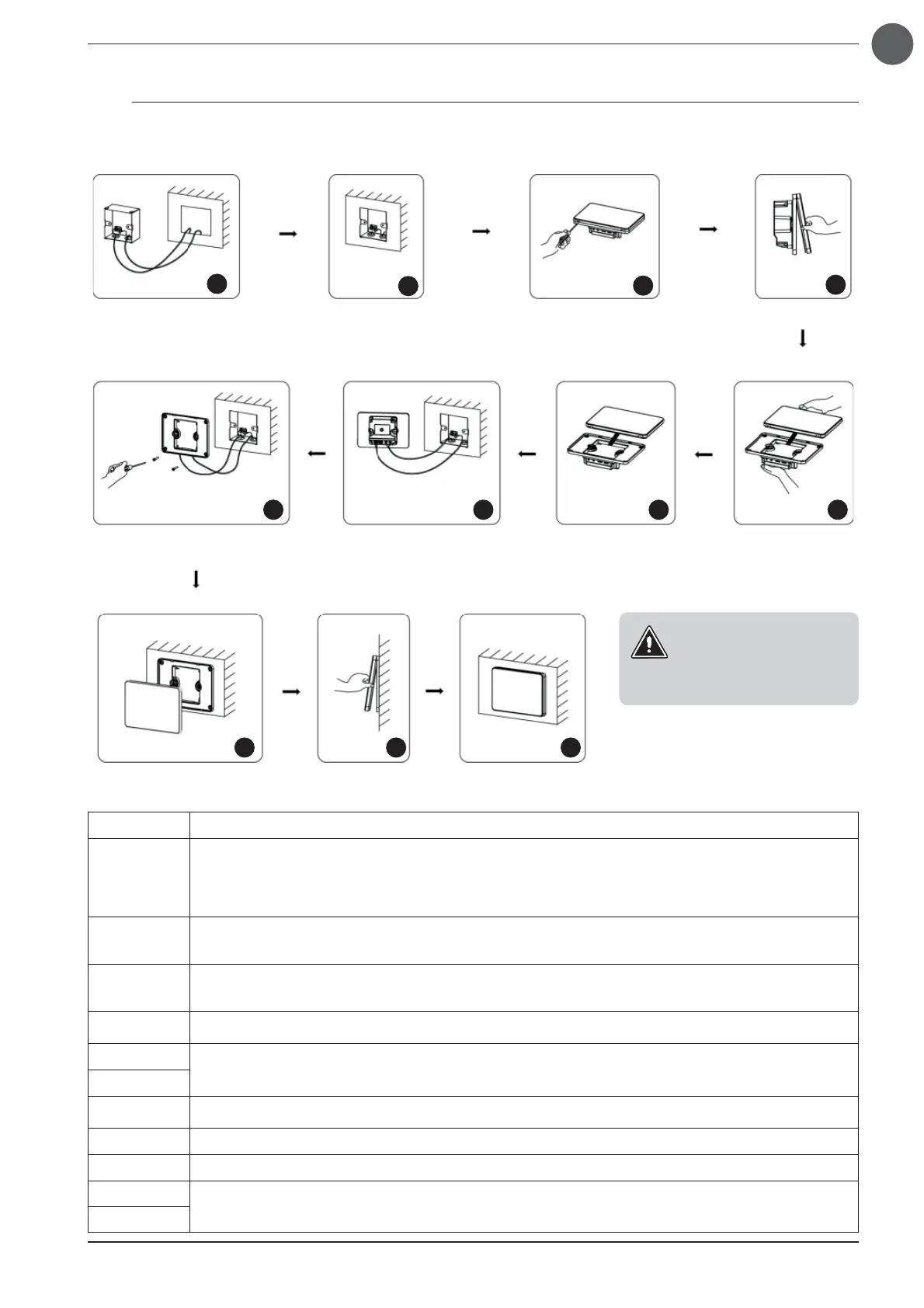

Este accesorio prevé la instalación en la pared; las siguientes imágenes muestran las operaciones que se deben efectuar para
instalar correctamente el panel de mandos MVASZC:
1
2
3
4
5678
9 10 11
Operación Descripción
1
Antes de instalar, tener la precaución de hacer llegar los cables de la alimentación eléctrica y los cables
específicos de la comunicación serial hasta el nicho donde se instalará la caja empotrable (a través de un
canal adecuado o sistemas equivalentes);
ATENCIÓN: la alimentación eléctrica y la señal serial deben llegar en canales separados a fin de evitar inter-
ferencias electromagnéticas
2
Posicionar en la pared la caja empotrable
(fijando el cable de puesta a tierra al bastidor de la caja empotrable mediante el tornillo suministrado en
dotación)
3
Tener la precaución de separar el panel pantalla táctil de la cubierta trasera, haciendo palanca con un
destornillador en el borde del panel (prestar especial atención a esta operación, a fin de evitar daños en el
dispositivo)
4
Abrir SUAVEMENTE el panel, prestando atención al conector flat que conecta el panel pantalla táctil con la
ficha trasera
5
Separar el panel pantalla táctil de la ficha, retirando el conector en el panel
6
7
Conectar la alimentación eléctrica y el cable serial a la cubierta trasera (Alimentación bornes L y N, cable
serial bornes G1 y G2)
8 Fijar la cubierta trasera a la caja empotrable, anteriormente instalada, mediante los dos tornillos en dotación
9 Conectar nuevamente el conector del panel pantalla táctil a la ficha en la cubierta trasera
10
Enganchar el panel a la cubierta, partiendo del lado superior y aplicando una leve presión hasta completar
el enganche de las dos partes
11
Para eliminar el panel, se
deberán llevar a cabo, en
orden inverso, las mismas
operaciones realizadas
para la instalación
