5.6. OPERAZIONI PER L’INSTALLAZIONE A MURO

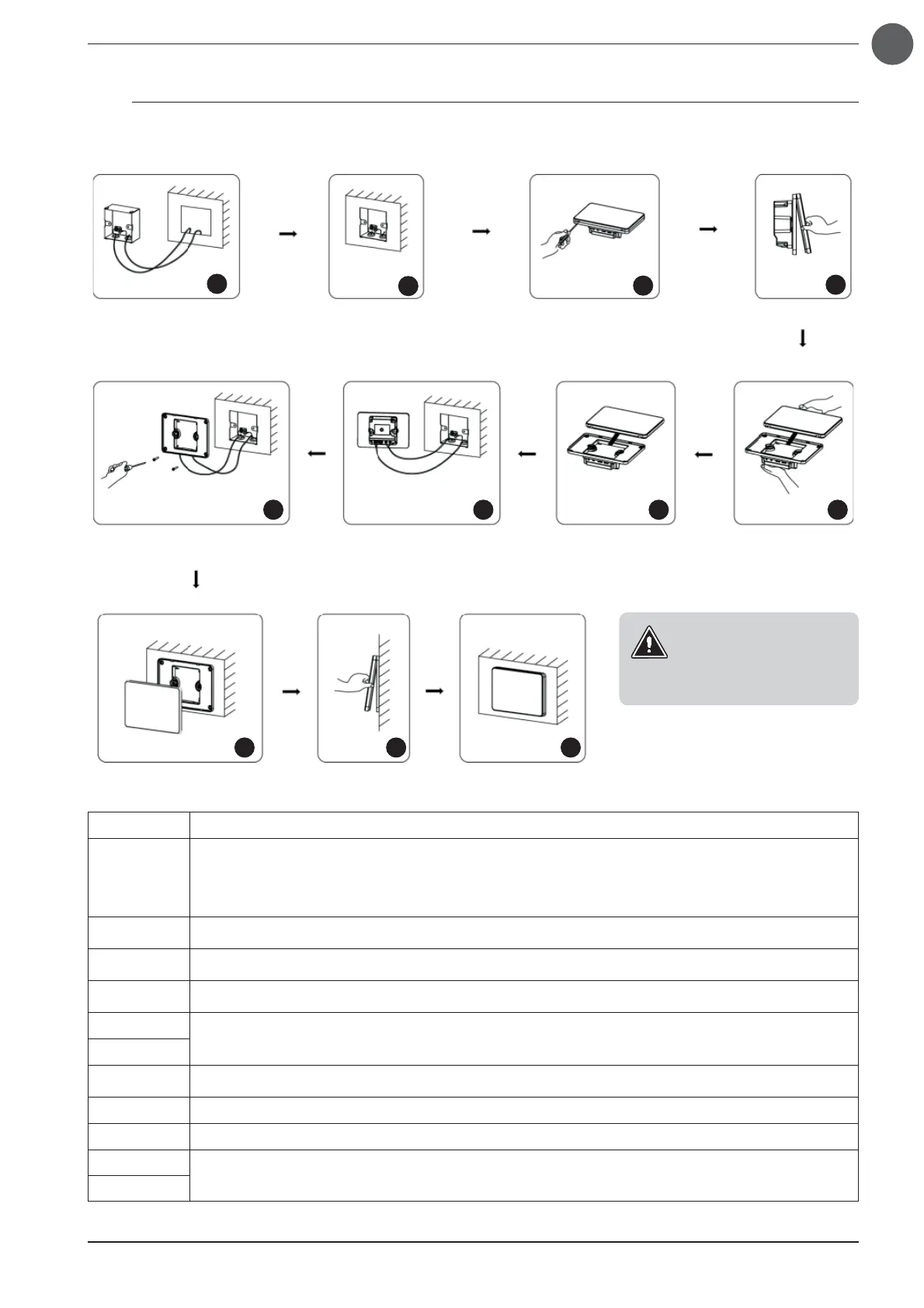

Questo accessorio prevede di essere installato a muro; le immagini successive mostrano le operazioni da effettuare per eseguire
una corretta installazione del pannello comandi MVASZC:
1
2
3
4
5678
9 10 11
Operazione Descrizione
1
Prima di procede all’installazione aver cura di far arrivare i cavi dell’alimentazione elettrica e quelli riguardanti
la comunicazione seriale fino alla nicchia dove si installerà la scatola da incassso (attraverso un adeguata
canalina o sistemi equivalenti);
ATTENZIONE: alimentazione elettrica e segnale seriale devono arrivare in canaline separate al fine di evitare
disturbi elettromagnetici
2
Installare a muro la scatola da incasso
(fissando il cavo di terra alla scocca della scatola da incasso tramite la vite fornita a corredo)
3
Aver cura di separare il pannello touch screen dalla cover posteriore facendo leva con un cacciavite lungo il
bordo del pannello (prestare particalare attenzione a questa operazione al fine di evitare danni al dispositivo)
4
Aprire DELICATAMENTE il pannello facendo attenzione al il connettore flat che collega il pannello touch scre-
en con la scheda posteriore
5
Staccare il pannello touch screen dalla scheda rimuovendo il conenttore sul pannello
6
7
Collegare l’alimentazione elettrica e il cavo seriale alla cover posteriore (Alimentazione morsetti L e N, cavo
seriale morsetti G1 e G2)
8 Fissare la cover posteriore alla scatola da incasso, precedentemente installata, tramite le due viti a corredo
9 Ricollegare il connettore del pannello touch screen alla scheda sulla cover posteriore
10
Agganciare il pannello alla cover partendo dal lato superiore e applicando un alieve pressioen fino al com-
pleto aggancio delle due parti
11
Per rimuovere il pannel-
lo sarà necessario riper-
correre a ritroso le stesse
operazioni eseguite per
l’installazione
