47
FR

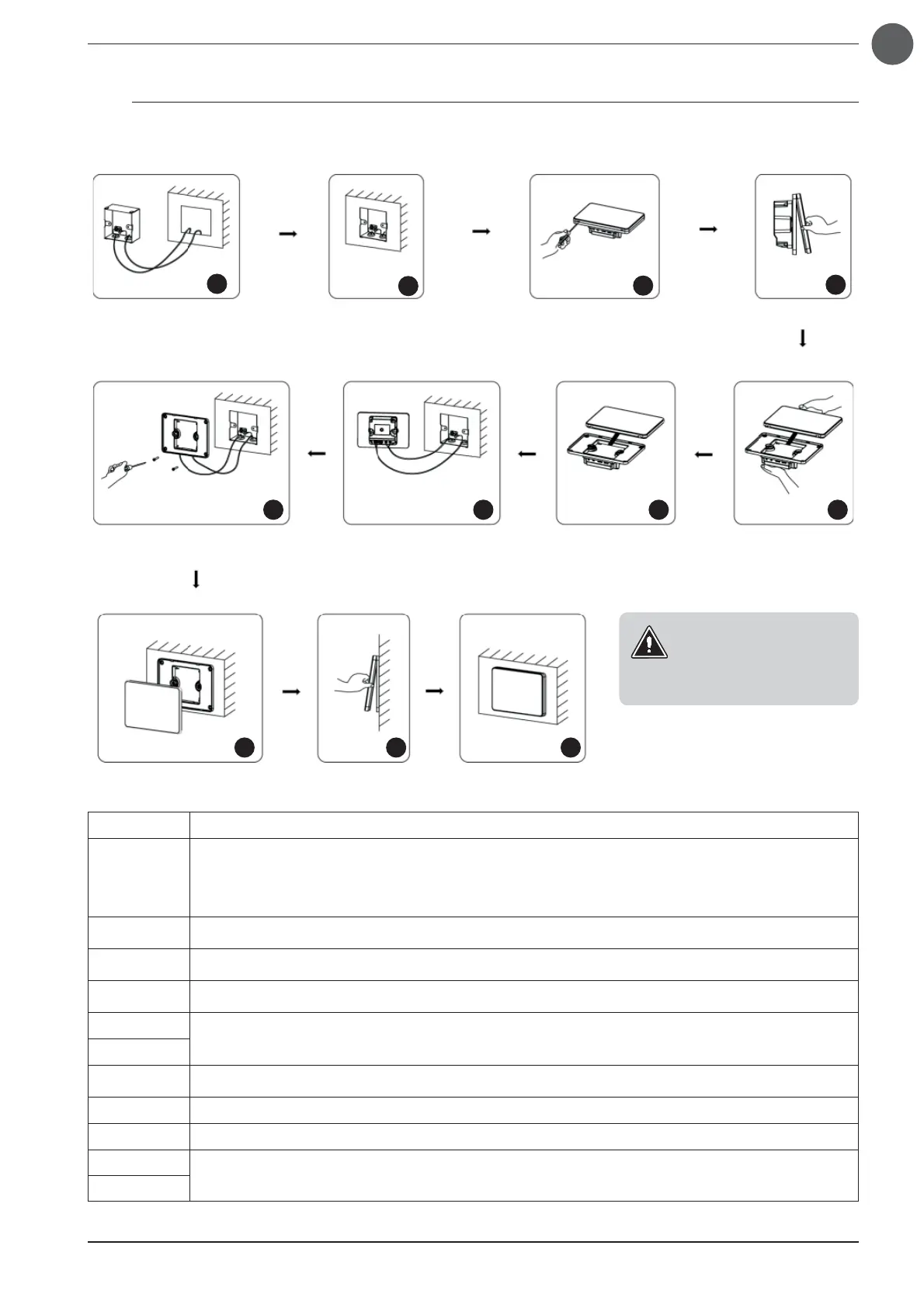

5.6. OPÉRATIONS POUR L'INSTALLATION MURALE
Cet accessoire est prévu pour être installé dans le mur. les images suivantes montrent les opérations à effectuer pour réaliser une
installation correcte du panneau de commandes MVASZC :
1
2
3
4
5678
9 10 11
Opération Description
1
Avant de procéder à l'installation, veiller à ce que les câbles de l'alimentation électrique et ceux concernant
la communication série arrivent jusqu'à la niche où sera installé le boîtier encastrable (par le biais d'une gou-
lotte ad hoc ou de systèmes équivalents) ;
ATTENTION : alimentation électrique et signal série doivent arriver dans des goulottes séparées afin d'éviter
des perturbations électromagnétiques
2
Installer le boîtier encastrable au mur
(en fixant le câble de terre à la coque du boîtier encastrable à l'aide de la vis fournie à cet effet)
3
Veiller à séparer l'écran tactile du couvercle arrière en faisant levier avec un tournevis le long du bord du
panneau (faire particulièrement attention à cette opération afin d'éviter des dommages au dispositif)
4
Ouvrir DÉLICATEMENT le panneau en faisant attention au connecteur plat qui relie l'écran tactile avec la fiche
arrière
5
Déposer l'écran tactile de la carte en enlevant le connecteur sur le panneau
6
7
Brancher l'alimentation électrique et le câble série au couvercle arrière (Alimentation des bornes L et N, câble
série des bornes G1 et G2)
8 Fixer le couvercle arrière au boîtier encastrable, précédemment installé, à l'aide des deux vis fournies
9 Rebrancher le connecteur de l'écran tactile à la carte sur le couvercle arrière
10
Accrocher le panneau au couvercle en partant du côté supérieur et en appliquant une légère pression
jusqu'à l'accroche complète des deux parties
11
Pour enlever le panneau,
il sera nécessaire d'effec-
tuer dans le sens contraire
les opérations réalisées
pour l'installation
