AERMEC MVASZC - Page 44

44
FR
D1 D2 D1 D2 D1 D2
D1 D2
D1 D2 D1 D2 D1 D2
D1 D2
D1 D2 D1 D2 D1 D2
D1 D2
G1 G2
G1 G2
G1 G2
G1 G2
12345
ON
SA2
12
ON
SA8
12345
ON
SA2
12
ON
SA8
12345
ON
SA2
12
ON
SA8

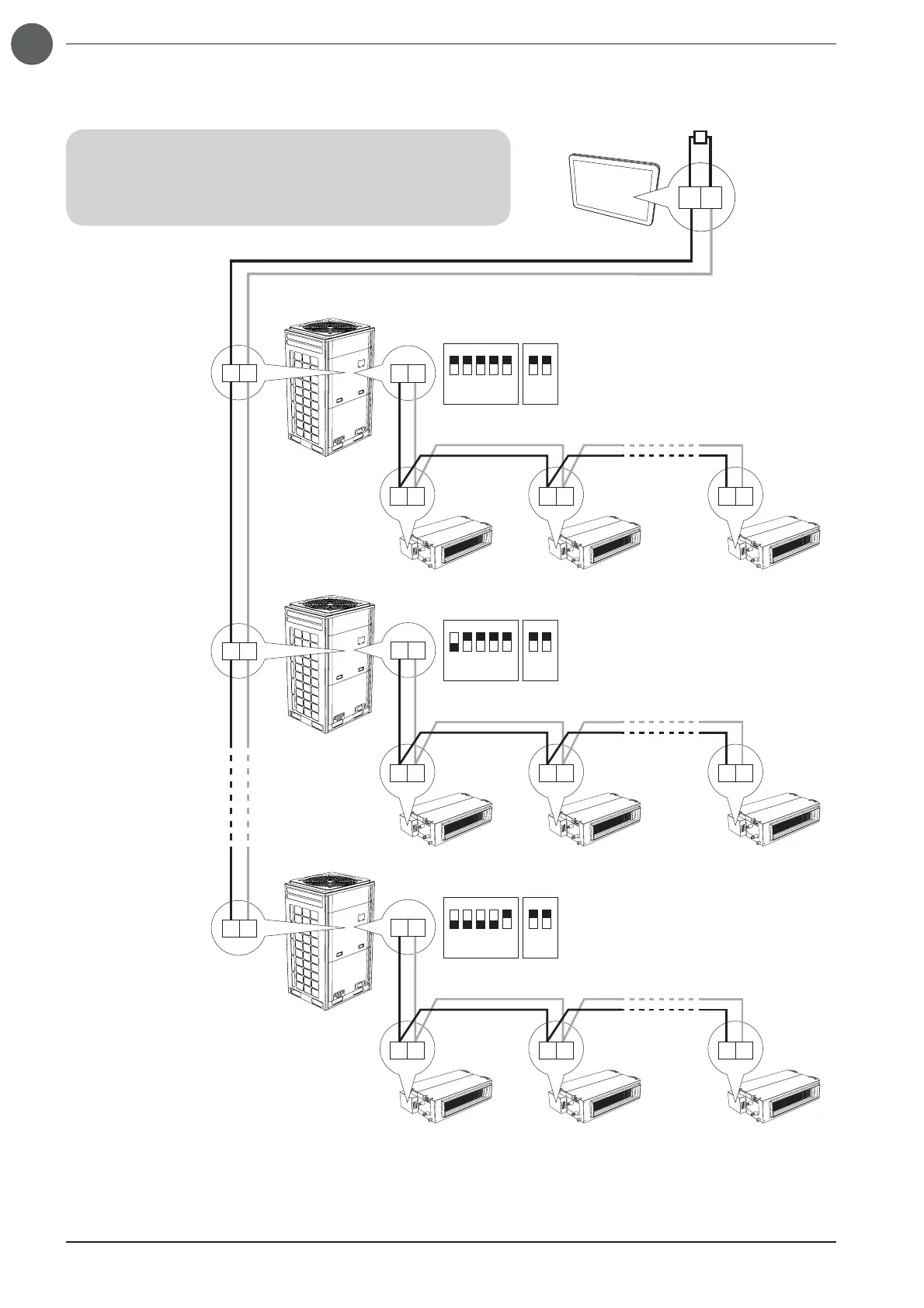

(2) Raccordement de l'accessoire MVASZC à plusieurs systèmes MVA (MAX 16 systèmes) :
MVASZC
Résistance
de terminaison
Système MVA (1)
Système MVA (2)
Système MVA (n)
Unité (1) Unité (2) Unité (n)
Unité (1) Unité (2) Unité (n)
Unité (1) Unité (2) Unité (n)
Adresse :
Adresse :
Adresse :
ATTENTION :
En cas de plusieurs systèmes, la ligne série secondaire (provenant des
bornes G1 et G2 des différentes unités extérieures) doit être câblée, si un ou
plusieurs systèmes prévoient plusieurs modules, dont les Master. Pour identifier
l'unité extérieure Master, il faut vérifier l'état du commutateur DIP SA8.
Master
SA8=00
Master
SA8=00
Master
SA8=00
