AERMEC MVASZC - Page 61

61
DE
D1 D2 D1 D2 D1 D2
D1 D2
D1 D2 D1 D2 D1 D2
D1 D2
D1 D2 D1 D2 D1 D2
D1 D2
G1 G2
G1 G2
G1 G2
G1 G2
12345
ON
SA2
12
ON
SA8
12345
ON
SA2
12
ON
SA8
12345
ON
SA2
12
ON
SA8

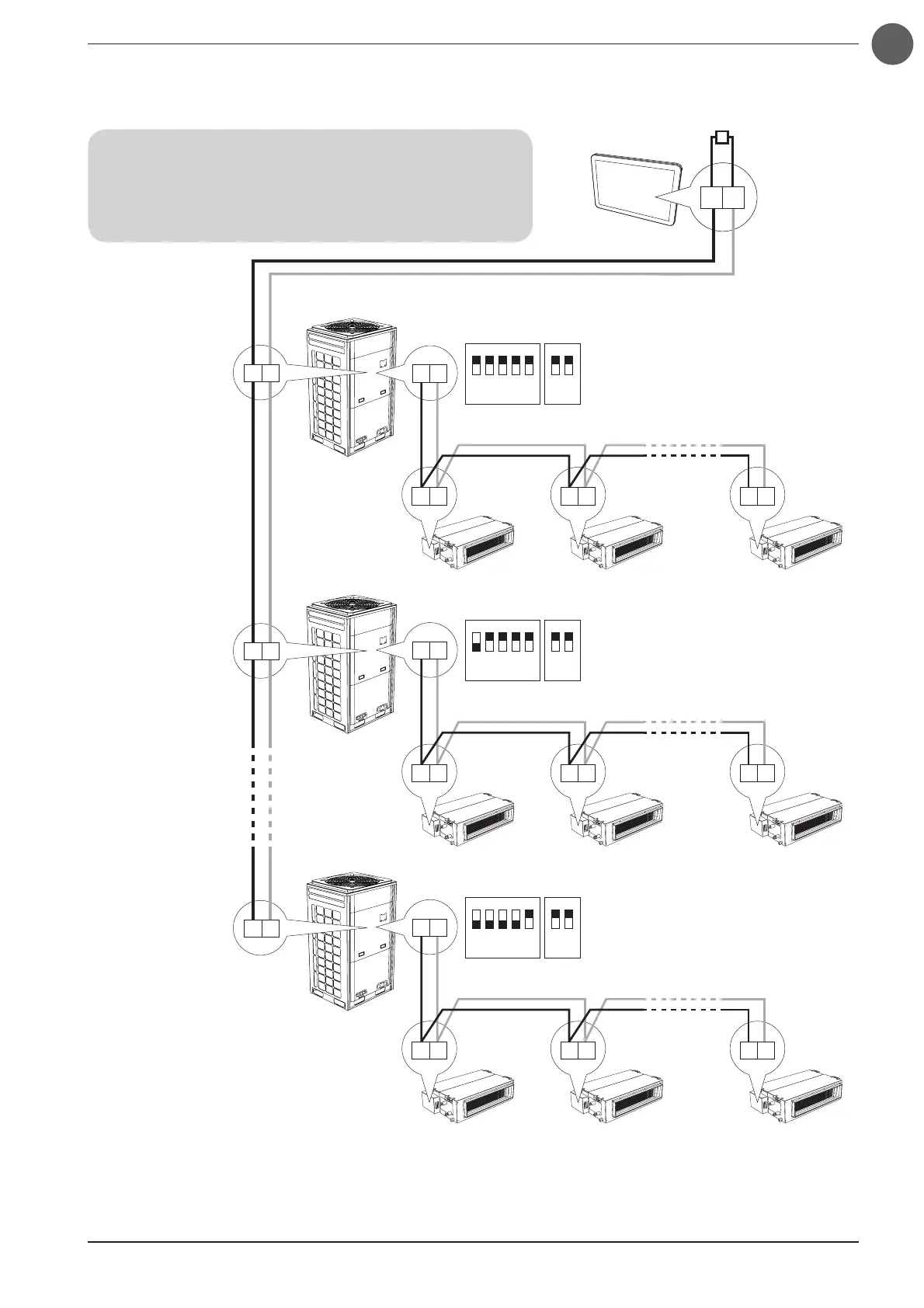

(2) Anschluss des Zubehörs MVASZC an mehrere MVA-Anlagen (MAX 16 Anlagen):
MVASZC
Terminierungs-
widerstand
MVA-System (1)
MVA-System (2)
MVA-System (n)
Gerät (1) Gerät (2) Gerät (n)
Gerät (1) Gerät (2) Gerät (n)
Gerät (1) Gerät (2) Gerät (n)
Adresse:
Adresse:
Adresse:
ACHTUNG:
Im Falle von mehreren Systemen muss die sekundäre serielle Leitung (die von
den Klemmen G1 und G2 der verschiedenen Außengeräte abgeht), falls eines
oder mehrere Systeme mehrere Module haben, zwischen den Mastern ver-
kabelt werden. Um zu prüfen, welches das Master-Außengerät ist, muss der
Zustand des DIP SA8 kontrolliert werden.
Master
SA8=00
Master
SA8=00
Master
SA8=00
