108
SWP_5287500_00
10. ELEKTRONIKPLATINE
10.1. BESCHREIBUNG EINGÄNGE/
AUSGÄNGE ELEKTRONIKPLA-
TINE
DIGITALEINGÄNGE:
HP= hoher Druck
BP= niedriger Druck
(ID3)= nur Vorbereitung Eingang ANA-
LOGE EINGÄNGE:
S1=
Wasserfühler
S2=
Luftfühler
(S3)= nur Vorbereitung Eingang)
AUSGÄNGE RELAIS:
NR,FR= Zustimmung Einschaltung
Widerstand
NV,FC= Zustimmung Einschaltung
Lüfter
NC,FC= Zustimmung Einschaltung
Verdichter (und parallel
eventuelle Servosteuerung
für Verteiler D160S)

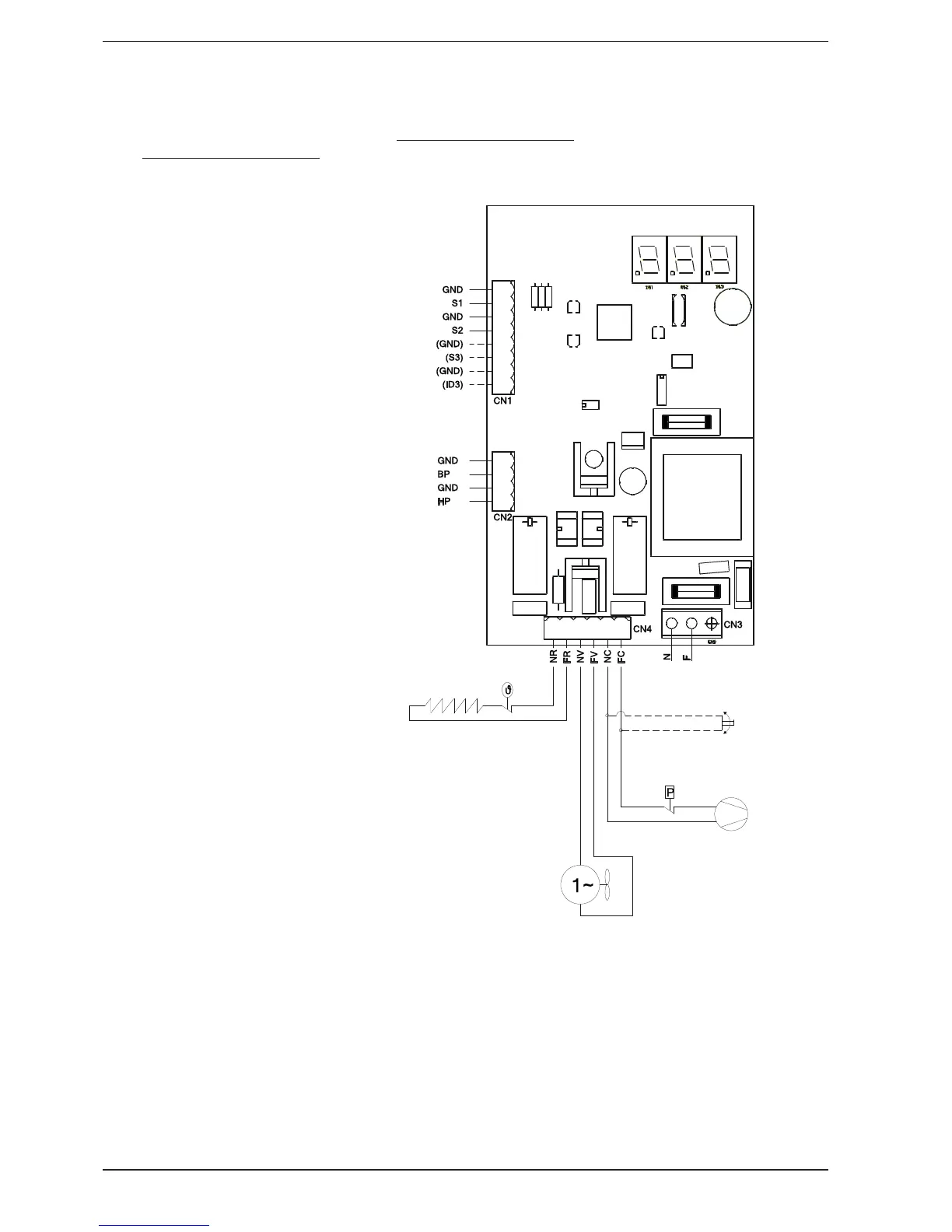

10.2. SCHEMA ELEKTRONIKPLATINE
WASSERFÜHLER
LUFTFÜHLER INTERN
LUFTFÜHLER
FAKULTATIV
WIDERSTAND
LÜFTER
VERDICHTER
(EVENTUELLE SERVOSTEUERUNG FÜR D160S)
STROMVERSORGUNG
