135
SWP_5287500_00

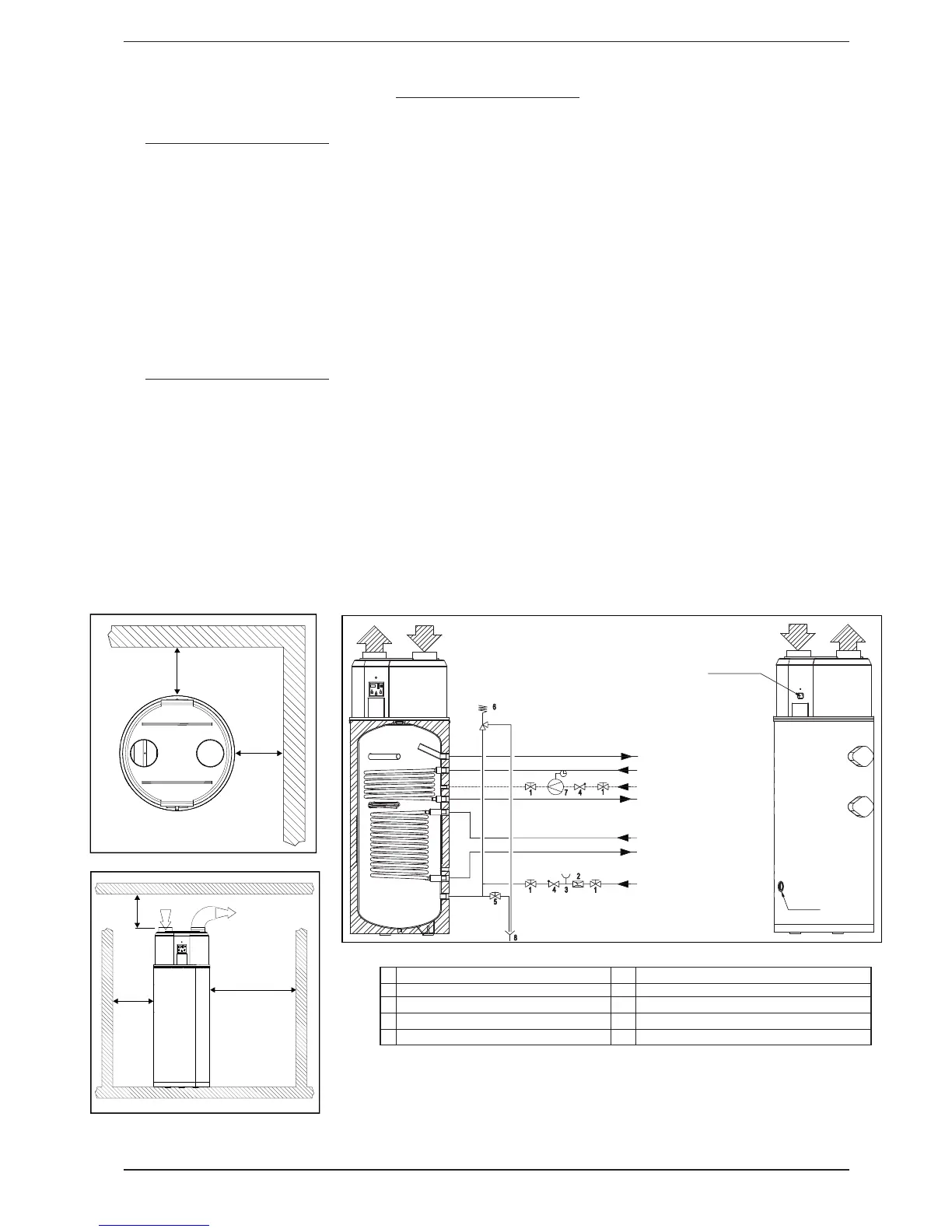

8. INSTALACIÓN
8.1. OPERACIONES PRELIMINARES
• Controlar la perfecta integridad de los
distintos componentes de la unidad.
• Verifi care la perfetta integrità dei
vari componenti dell’unità.
• Transportar la sección embalada lo
más cerca posible del lugar de ins-
talación.
• No colocar herramientas o pesos so-
bre la unidad embalada.
8.2. ELECCIÓN DEL LUGAR
DE INSTALACIÓN
• La unidad colocada sobre una su-
perfi cie plana es capaz de soportar
el peso del producto mismo y de su
contenido.
• No coloque la unidad en ambientes
en los que haya gases infl amables, sus-
tancias ácidas agresivas y corrosivas
que puedan dañar los distintos com-
ponentes de manera irreparable.
• Si la unidad está canalizada, no su-
pere una longitud total de 10 metros.
8.3. CONEXIONES HIDRÁULICAS
Realice las conexiones a las tuberías
de las instalaciones de modo que las
mismas:
• No carguen su peso sobre la uni-
dad.
• Permitan las operaciones de mante-
nimiento de la unidad.
• Permitan acceder y desmontar los
accesorios.
Prever la posibilidad de realizar la des-
carga del depósito sin provocar depre-
sión, eventualmente utilizando una vál-
vula reguladora de vacío. La presión de
funcionamiento de los boiler es de 6 bar.
Para una correcta puesta en funciona-
miento, se recomienda:
• La instalación de una válvula de se-
guridad y de un vaso de expansión
de capacidad adecuada.
• La conexión a la masa metálica del
boiler del ánodo de protección su-
ministrado con el aparato.
• El control de la dureza del agua de
la red (la garantía no cubre los ca-
sos de durezas inferiores a 15ºF y su-
periores a 40ºF).
1 Válvula de compuerta para cierre 6 Válvula de seguridad de membrana
2 Reductor de presión 7 Bomba de circulación
3 Válvula de control 8 Descarga
4 Válvula de retención * Solamente para modelos PWW y PEP
5 Válvula de descarga * * Solamente para modelos PEP
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1,2 m
AGUA CALIENTE
IMPULSIÓN CALEFACCIÓN
**
CIRCULACIÓN (SI NECESARIA)
RETORNO CALEFACCIÓN
**
ALIMENTACIÓN
ELÉCTRICA
IMPULSIÓN ENERGÍA
ALTERNATIVA
*
RETORNO ENERGÍA
ALTERNATIVA
*
DESCARGA
CONDENSACIÓN
AGUA FRÍA (UNIÓN SEGÚN
DIN 1988)
min. 0,5 m
min. 0,5 m
min. 0,3 m
min. 0,3 m
min. 1, 2 m
