11. SCHEDA ELETTRONICA
11.1. DESCRIZIONE INGRESSI/USCITE
SCHEDA ELETTRONICA
INGRESSI DIGITALI:
HP= alta pressione
BP= bassa pressione
(ID3)= solo predisposizione ingresso
INGRESSI ANALOGICI:
S1= sonda acqua
S2= sonda aria interna
(S3= solo predisposizione ingresso)
USCITE RELE’:
NR,FR= consenso accensione
resistenza
NV,FC= consenso accensione
ventilatore
NC,FC= consenso accensione com
pressore (e, in parallelo,
eventuale servocomando
per distributore D160S)

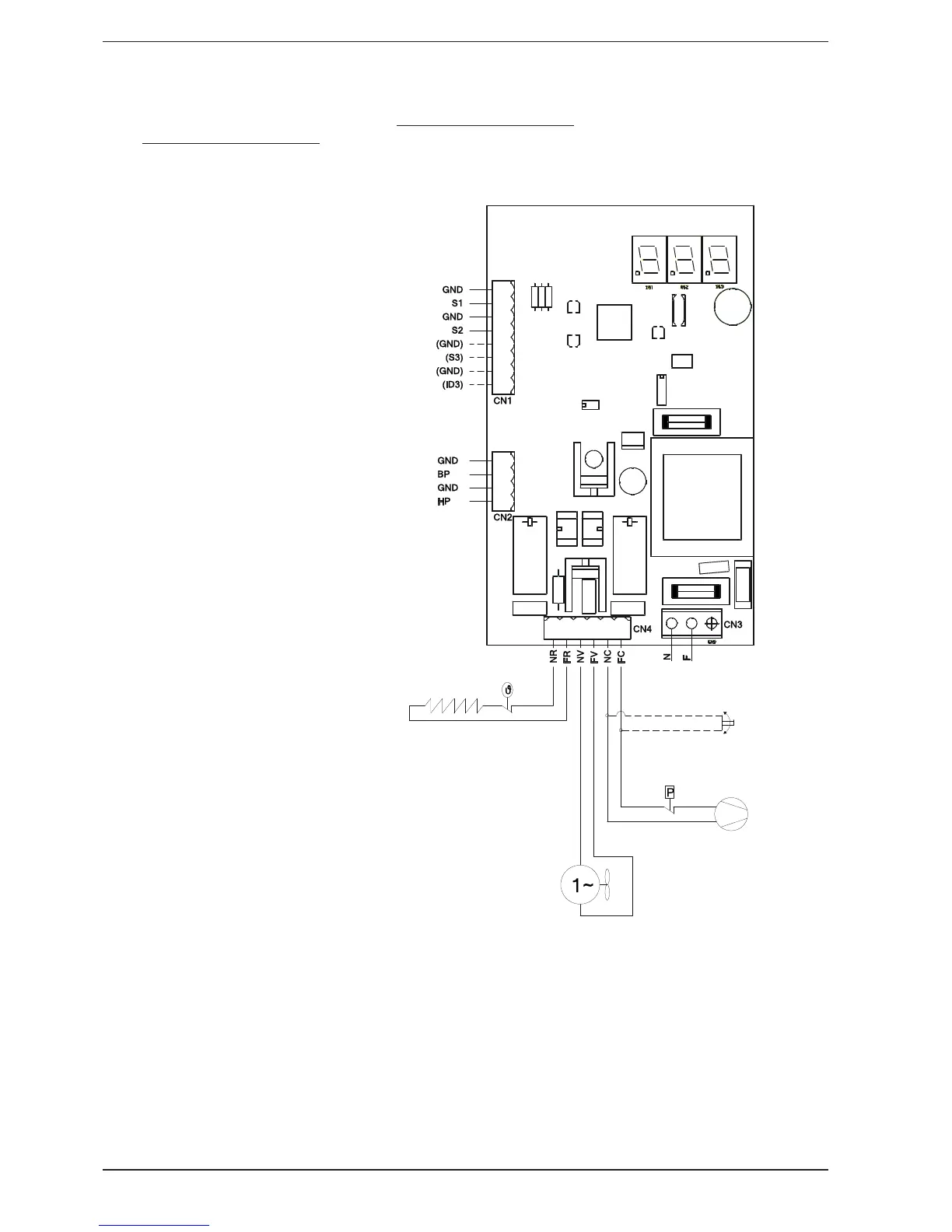

11.2. SCHEMA SCHEDA ELETTRONICA
sonda acqua
sonda aria
interno
sonda aria
(opzionale)
resistenza
ventilatore
compressore
(eventuale servocomando per D160S)
alimentazione
