11.10. SET POINT DYNAMIQUE
Le régulateur permet de modifier le Set
point de façon automatique selon les
conditions extérieures. Cette modifica-
tion est obtenue en soustrayant du Set
Point une valeur en fonction de la tem-
pérature de l’air extérieur mesurée par
la sonde S2.
A l’aide du paramètre binaire H 33=1-0
il est possible d’activer/de désactiver la
fonction Set Point Dynamique.
Le Set dynamique n’est activé qu’en
fonctionnement PàC.
Pour le Set Point dynamique, il faut défi-
nir les paramètres :
• H34=inclinaison de la droite de
compensation(valeur comprise
entre 0,5 et 2).
• H35=température de l’air extérieur
au-dessus de laquelle la compensa-
tion a lieu (valeur comprise entre 15
et 25).
• H36=différence de température de
l’air extérieur sur laquelle travaille le
Set Point (valeur comprise entre 5 et
10).

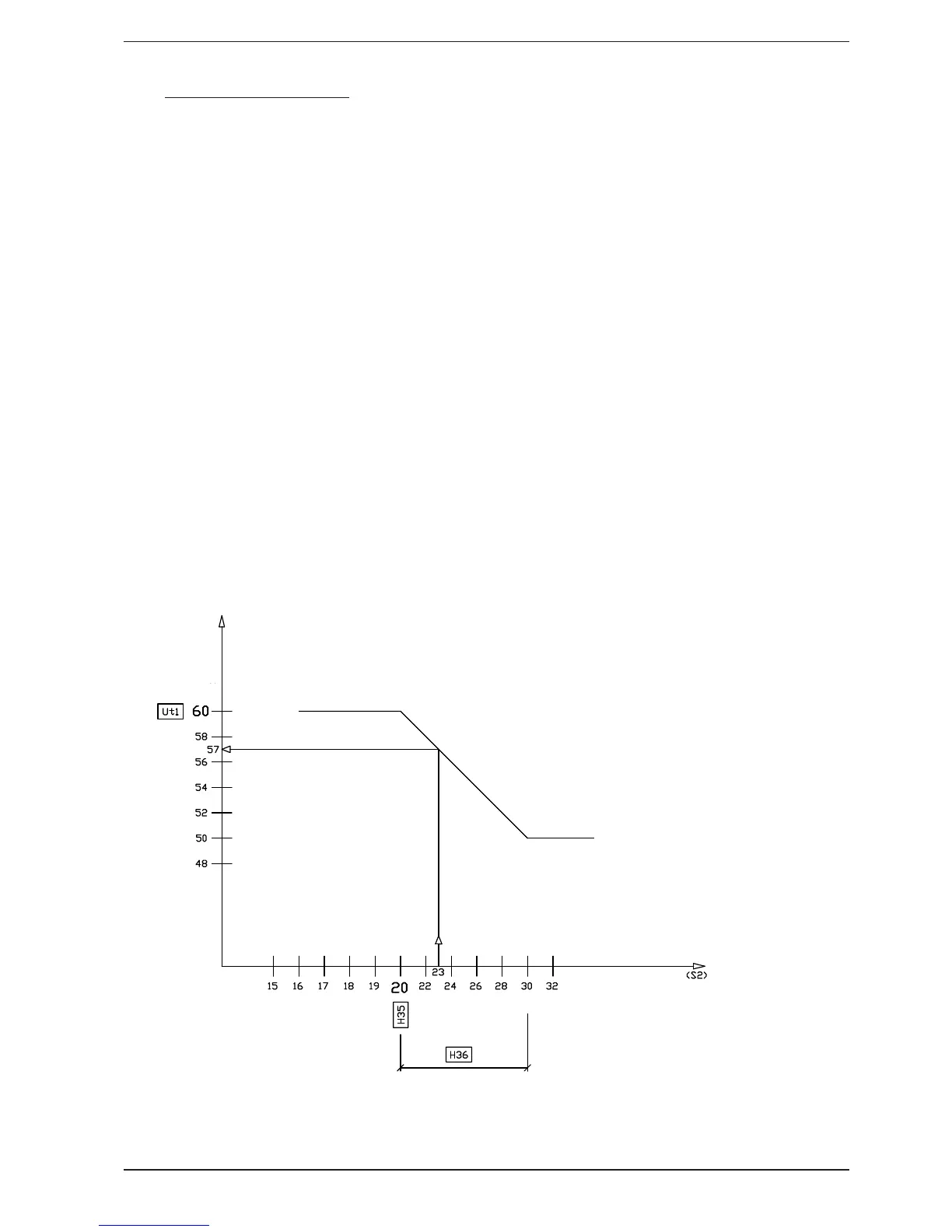

EXEMPLE :
Quand le Set Point dynamique est activé (H33=1), trois cas peuvent se présenter :
-1er Cas T.air <= H35 dans ce cas Set Point dynamique= Ut1
-2ème Cas H35 <T.air <(H35+H36) dans ce cas Set Point dynamique= Ut1-[(T.air-H35)*H34]
-3ème Cas T.air > (H35+H36) dans ce cas Set Point dynamique= Ut1-[H36*H34]
Set point
air extérieur
H01=60° max set point en fonctionnement PàC
H34=1 inclinaison de la droite de compensation (45°)
H35=20°C température de l’air début de compensation
H36=10°C différence de température de l’air sur laquelle travaille le set point
pour T.air <= 20°C on a ---> Set point = Ut1=60°C
pour T.air = 23°C on a ---> Set point = Ut1-[(23 - H35)
*
H34]= 57°C
pour T.air >= ( H35 + H36 ) on a---> Set point = Ut1-[ H36
*
H34]=50°C
