9. FUNCIONAMIENTO
DEL CONTROLADOR.
9.1. DESCIPCIÓN LÓGICA DEL CON-
TROLADOR.
La administración de la termorregu-
lación es confiada a un controlador
que se interconecta con el usuario,
permitiendo:
• Seleccionar el modo de funciona-
miento.
• Seleccionar los parámetros modifi -
cables por el usuario.
• Administrar las situaciones de alar-
ma.
• Verifi car el estado de los recursos.

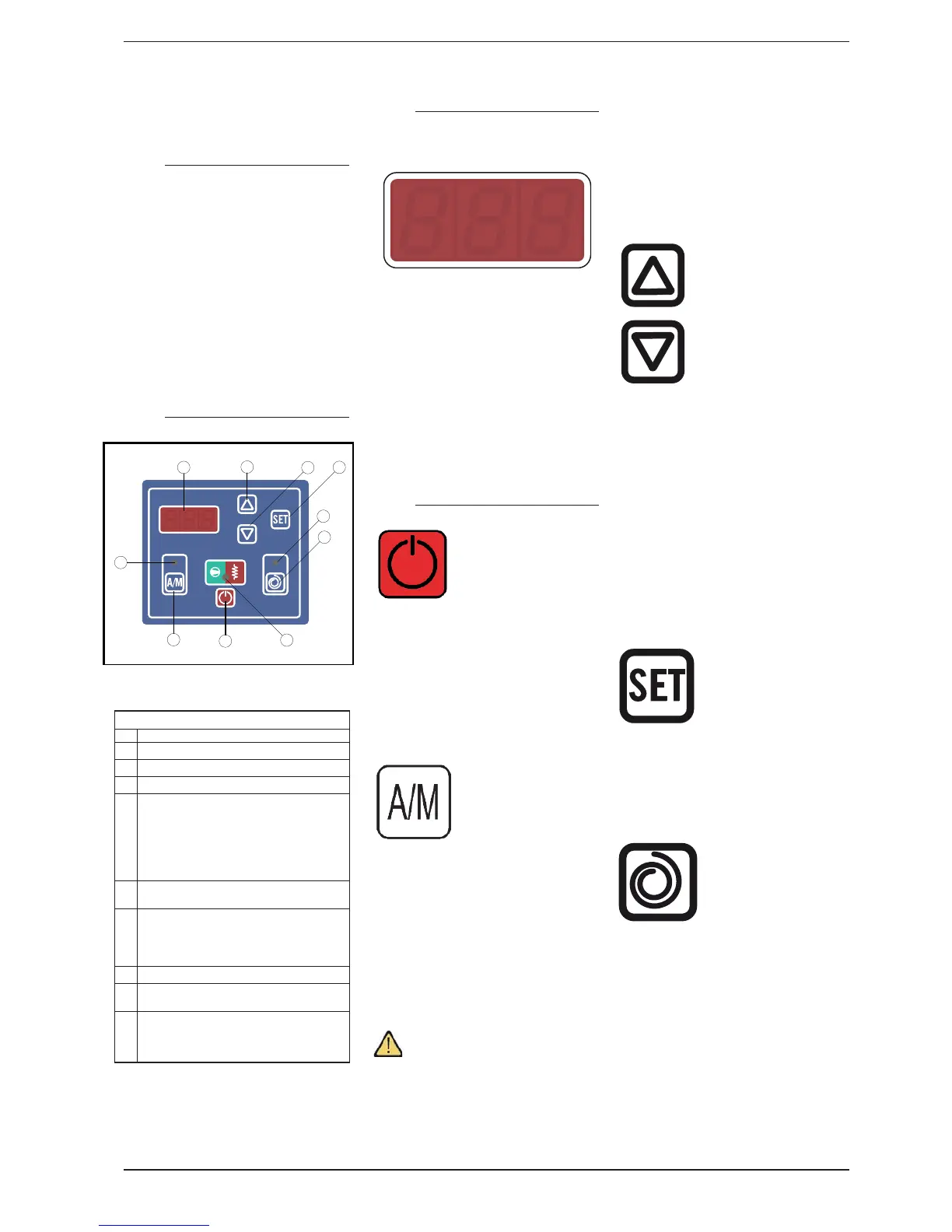

9.2. INTERFAZ CON EL USUARIO
9.3. LA PANTALLA
La pantalla de 7 segmentos permite la
visualización de:
• Temperatura de regulación, en gra-
dos Celsius.
• Código de alarma (si la alarma está
activa)
• Horas de funcionamiento.
• Señalización del estado de progra-
mación (centelleo del punto a la
izquierda).
• Estado de las entradas/salidas.
9.3.1. LOS BOTONES
BOTÓN [ON/OFF]:
En el momento en el
que se conecta el dis-
positivo, en la pantalla
se visualiza el punto a
la derecha, que indica
que el instrumento está bajo tensión
(estado de espera). Después que se
presiona el botón [ON/OFF], en la
pantalla se visualiza la temperatura
del agua del boiler (temperatura S1).
Presionando nuevamente el botón
[ON/ OFF] se devuelve el instrumento
al estado de espera.
BOTÓN [A/M]:
Permite seleccionar el
funcionamiento Auto-
mático o Manual.
En el momento en el
que se visualiza en la
pantalla la tempera-
tura del agua del boiler, presionando
una vez el botón [A/M], se accede a la
modalidad Automático. Dicho estado
está indicado por el encendido de los
dos led verdes (10 y 7).
Éste último resultará centelleante
durante el tiempo OFFON (tiempo de
espera del compresor, o sea, tiempo
mínimo entre el apagado y encendido
del compresor), pasado ese tiempo, se
volverá fijo.
IMPORTANTE: este tiempo es
calculado por el compresor incluso la
primera vez que arranca.
Presionando una segunda vez el botón
[A/M], se accederá a la modalidad
Manual:
en este estado el led 10 se apaga
mientras que el led 7 aparece de color
rojo, indicando que la resistencia eléc-
trica está encendida.
BOTONES [UP] Y
[DOWN]:
A través de estos botones
es posible:
• Acceder a los me-
núes Usuario (Utt) y Fabri-
cante (CoS), y desde éste
último a los submenúes
Confi guración (CFn) y
Alarmas (ALL).
• Desplazarse en la lista de los pará-
metros (desplazamiento hacia arri-
ba [UP] o hacia abajo [DOWN] en el
diagrama de los mensajes)
• Modifi car el valor de los parámetros
(incremento de los valores [UP] o
disminución de los valores [DOWN])
• El botón [DOWN] presionado duran-
te 3 segundos resetea el contador
de la BdC, de la resistencia y de las
horas totales de funcionamiento.
BOTÓN [SET]:
Permite:
• Acceder a la lista de
los parámetros.
• Visualizar el paráme-
tro previamente elegido.
• Confi rmar la variación del paráme-
tro.
BOTÓN DE TRATA-
MIENTO ANTIBACTE-
RIANO:
Permite activar el trata-
miento antibacteriano.
LEYENDA:
1 Pantalla
2 Botón [UP]
3 Botón [DOWN]
4 Botón [SET]
5 Led de activación del
tratamiento cíclico
antibacteriano (led encendido)
desactivación del tratamiento
cíclico antibacteriano (led
apagado)
6 Botón de activación del
tratamiento antibacteriano
7 Led de activación de la
bomba de calor (color verde)
– activación de la resistencia
(color rojo)
8 Botón [ON/OFF]
9 Botón de activación de la
modalidad Automática/Manual
10 Led modo Automático (led
encendido) - modo Manual
(led apagado).
1
10
2
3
4
5
6
7
8
9
