136
SWP_5287500_00
8.4. UNIÓN DE LA DESCARGA DE
CONDENSACIÓN
La condensación que se forma
durante el funcionamiento de la
bomba de calor, fluye a través del
tubo de descarga Ø20 que pasa
por el interior de la carcasa aislante
y desemboca en la parte posterior
de la máquina. El mismo debe estar
empalmado con un conducto,
de modo tal que la condensación

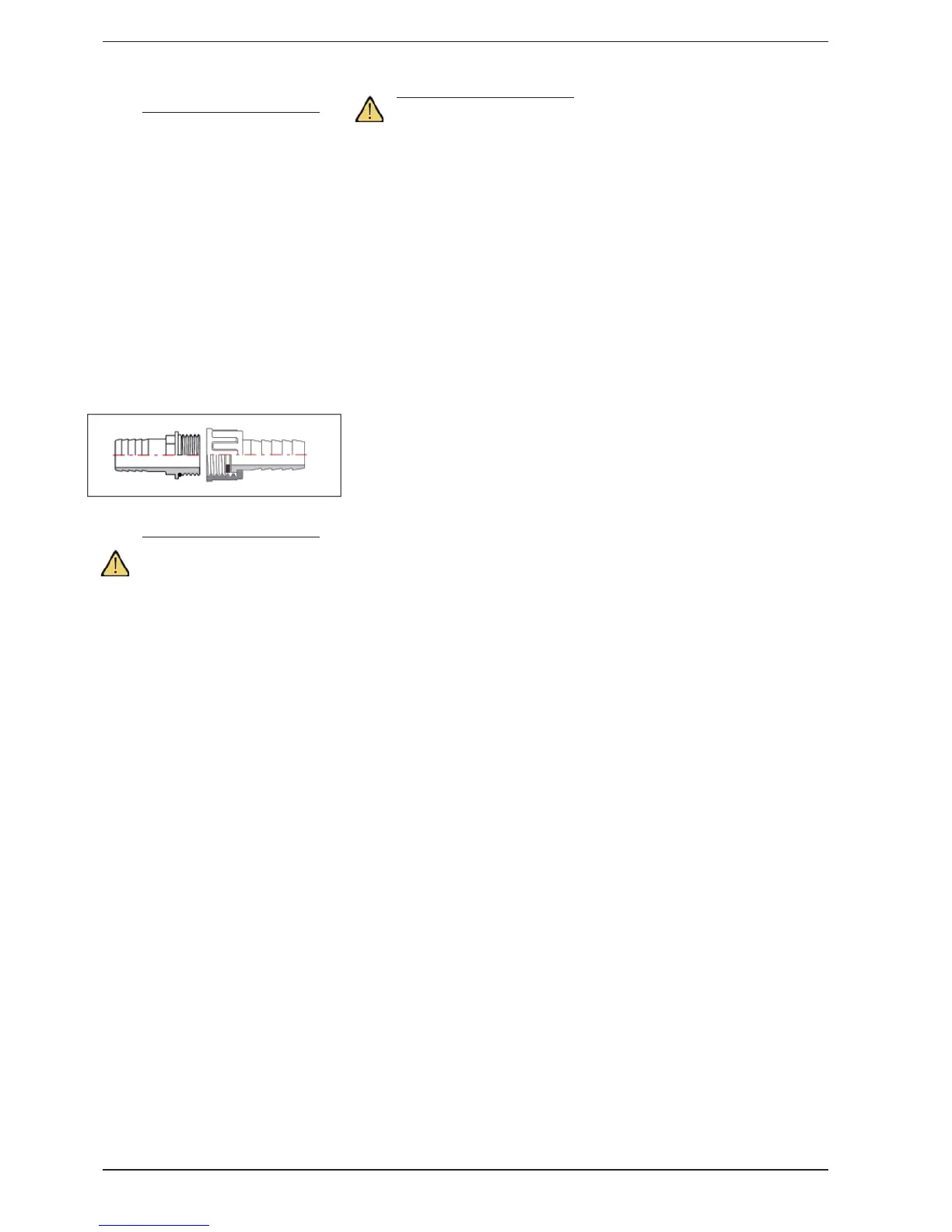

pueda fluir regularmente. Para
realizar la conexión con el conducto,
se suministran las dos uniones
mostradas en la siguiente figura: A
(con racor portagoma macho DN20
- macho roscado 3/4") y B (con racor
portagoma macho DN20 - hembra
roscado 3/4"). Además, es necesario
que dicho conducto de descarga
posea un sifón.
8.5. CONEXIONES AERÁULICAS
IMPORTANTE: en las unidades
SWP con ventilador centrífuga puede
estar prevista la instalación de canales
aeráulicos. Realizar la instalación de
canales aeráulicos de modo que los
mismos: no carguen su peso sobre
la unidad; permitan las operaciones
de mantenimiento de la unidad
y el acceso y desmontaje de los
accesorios; eviten la recirculación de
aire entre la aspiración y la impulsión de
la máquina y estén adecuadamente
protegidos para evitar el ingreso
accidental de materiales en el interior
de la máquina.
La pérdida de carga de los canales
(incluidas las rejillas y otros eventuales
elementos) en las condiciones de
caudal nominal, no debe superar la
carga hidostática útil disponible de la
unidad.
LOS CANALES NUNCA DEBEN SUPERAR
UNA LONGITUD TOTAL DE 10 METROS
(ASPIRACIÓN E IMPULSIÓN SUMADAS)
8.6. CONEXIONES ELÉCTRICAS
ANTES DE COMENZAR CUALQUIER
OPERACIÓN, CONTROLE QUE EL
APARATO ESTÉ DESCONECTADO DE LA
LÍNEA DE ALIMENTACIÓN GENERAL.
• Las conexiones eléctricas a
los paneles de control deben
ser realizadas por personal
especializado según el esquema
suministrado.
• Controle que la tensión y la
frecuencia contenidas en la placa
coincidan con las de la línea
eléctrica.
REALICE LA CONEXIÓN CON CABLES DE
SECCIÓN ADECUADA A LA POTENCIA
COMPROMETIDA Y RESPETANDO LAS
NORMAS LOCALES. SU DIMENSIÓN
DEBE SER SIEMPRE TAL QUE, DURANTE EL
ARRANQUE, PRODUZCAN UNA CAÍDA
DE TENSIÓN INFERIOR AL 3% DE LA
NOMINAL.
Para la alimentación general de la
bomba de calor no está permitido el
uso de adaptadores, tomas múltiples
ni prolongaciones.
• El instalador tiene el deber de
realizar el montaje del seccionador
de la alimentación y de todo lo
necesario para la protección de
las partes eléctricas lo más cerca
posible de la unidad.
• conectar la unidad a una toma de
tierra utilizando el correspondiente
borne perteneciente a la unidad.
AB
