ahlmann AS5 - Page 120

S06C
S06C

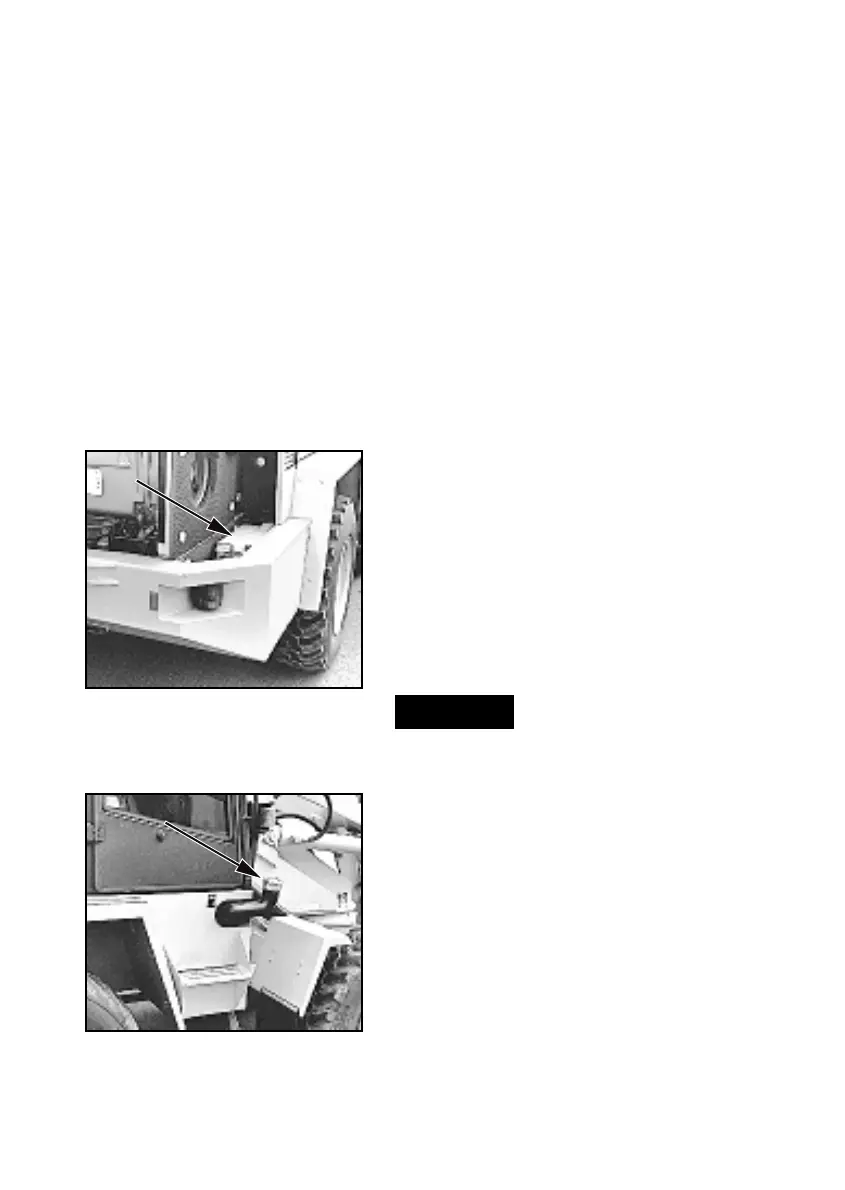

Bild 4-5
4-4
Bild 4-4
Elektrische Anlage
bestehend aus:
2 Hauptscheinwerfer, vorn
2 Arbeitsscheinwerfer, vorn
1 Arbeitsscheinwerfer, hinten
2 Rückleuchten
Warnblinkanlage
Fahrtrichtungsblinkleuchten
Bremsleuchten
Kennzeichenbeleuchtung
Innenbeleuchtung
1 Steckdose 7-polig, vorn
1 Fremdstartsteckdose, hinten (SA)
Batteriehauptschalter (SA)
Signalhorn
Rückfahrwarnanlage (SA)
Rundumkennleuchte (SA)
Radioanlage (SA)
(SA = Sonderausstattung)
Batterie
Das Gerät hat eine nach DIN war-
tungsfreie Batterie (4-4/Pfeil) mit
erhöhter Kaltstartleistung. Batterie
sauber und trocken halten. An-
schlußklemmen mit säurefreiem
und säurebeständigem Fett leicht
einfetten.
ACHTUNG
Elektrische Schweißarbeiten am
Gerät dürfen erst dann durchge-
führt werden, wenn zuvor die Bat-
terieklemmen abgezogen worden
sind. Beim Abziehen erst den Minus-
Pol, dann den Plus-Pol abklemmen.
Beim Aufstecken in umgekehrter
Reihenfolge verfahren.
Kraftstoffversorgungsanlage
Der Kraftstoffbehälter befindet sich
am Rahmenlängsträger rechts. Die
Überwachung des Behälterinhalts
erfolgt durch einen elektrischen
Kraftstoffanzeiger im Fahrerhaus.
Der Einfüllstutzen (4-5/Pfeil) befin-
det sich auf der rechten Seite
neben dem Aufstiegsbereich.
