S06C
S06C

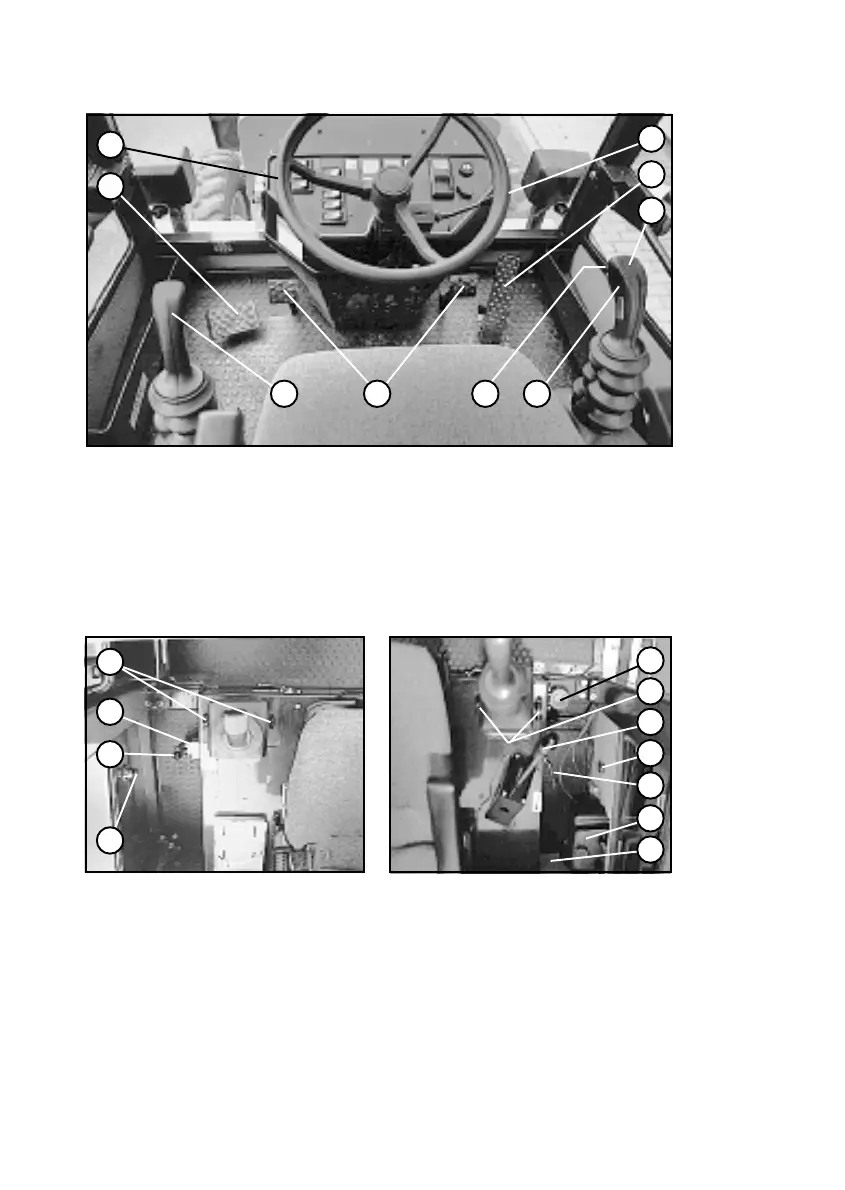

Bild 4-8
1 - Blinkerschalter/Hebel
- oben - Abblendlicht
- unten - Fernlicht
- Druckknopf - Signalhorn
2 - Fahrpedal
3 - Fahrschalter: vorwärts/0/rückwärts
4 - Ventilgeber für Arbeitshydraulik
4.4 Bedienelemente
1
2
5 4
8
9
67
3
5 - Hydr. Fahrstufen:
- rechts - Stufe I: langsam
- links - StufeII: schnell
6 - Doppelpedal für Betriebsbremse/
Inchung
7- Ventilgeber für Zusatzhydraulik
8- Fußpedal für Schwenken
9- Lenkrad
4-10
Bild 4-9 Bild 4-10
1 - Handrad für Konsolverstellung
Ventilgeber für Zusatzhydraulik
2 - mechanische Verriegelung
3 - Umschalthebel für Lenkung
4 - Türfeststeller
1 - Ausgleichsbehälter für Brems-
hydrauliköl
2 - Handrad für Konsolverstellung für
Ventilgeber für Arbeitshydraulik
3 - Handhebel für Feststellbremse
4 - Türfeststeller
5 - Handhebel für Heizung/Wärme-
mengenregulierung
6 - Wasserbehälter für Scheiben-
waschanlage vorn und hinten
7 - Batteriehauptschalter
(Sonderausstattung)
4.4 Bedienelemente
1
4
3
2
1
2
3
4
5
6
7
Bild 4-8
1 - Blinkerschalter/Hebel
- oben - Abblendlicht
- unten - Fernlicht
- Druckknopf - Signalhorn
2 - Fahrpedal
3 - Fahrschalter: vorwärts/0/rückwärts
4 - Ventilgeber für Arbeitshydraulik
1
2
5 4
8
9
67
3
5 - Hydr. Fahrstufen:
- rechts - Stufe I: langsam
- links - StufeII: schnell
6 - Doppelpedal für Betriebsbremse/
Inchung
7- Ventilgeber für Zusatzhydraulik
8- Fußpedal für Schwenken
9- Lenkrad
4-10
Bild 4-9 Bild 4-10
1 - Handrad für Konsolverstellung
Ventilgeber für Zusatzhydraulik
2 - mechanische Verriegelung
3 - Umschalthebel für Lenkung
4 - Türfeststeller
1 - Ausgleichsbehälter für Brems-
hydrauliköl
2 - Handrad für Konsolverstellung für
Ventilgeber für Arbeitshydraulik
3 - Handhebel für Feststellbremse
4 - Türfeststeller
5 - Handhebel für Heizung/Wärme-
mengenregulierung
6 - Wasserbehälter für Scheiben-
waschanlage vorn und hinten
7 - Batteriehauptschalter
(Sonderausstattung)
1
4
3
2
1
2
3
4
5
6
7
