S06C S06C
2-3
3
2
1
4

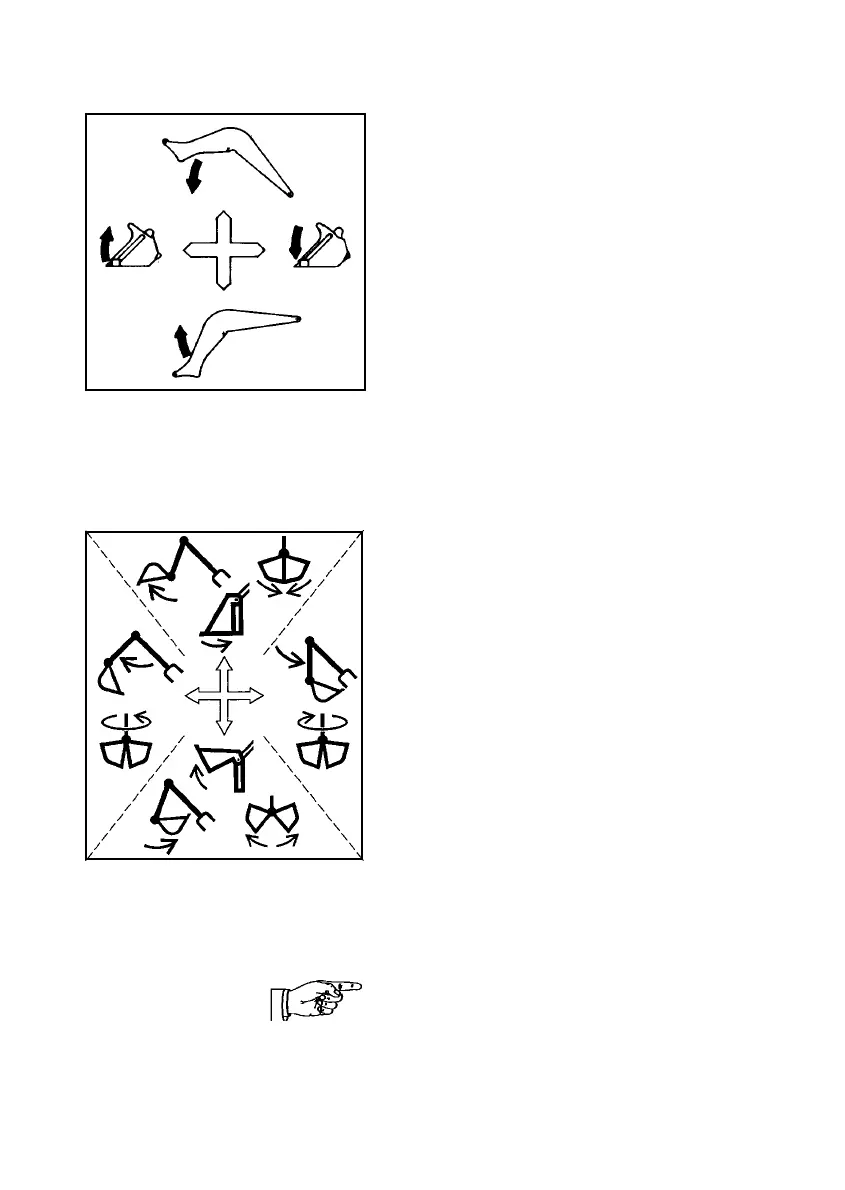

Handhebel für Arbeitshydraulik
Schaufelarm
1 - Senken
2 - Heben
Schnellwechselvorrichtung
3 - Ankippen
4 - Abkippen
Schaufel
3 - Ankippen
4 - Auskippen
Staplervorsatz
3 - Zinken ankippen
4 - Zinken abkippen
Lasthaken
3 - Lasthaken ankippen
4 - Lasthaken abkippen
Handhebel für Zusatzhydraulik
Schnellwechselvorrichtung
1 - Verriegeln
2 - Entriegeln
Mehrzweckschaufel
1 - Schließen
2 - Öffnen
Frontbagger
1 - Löffel auskippen
2 - Löffel einkippen
3 - Stiel ausschwenken
4 - Stiel einschwenken
Greifer
1 - Greiferschalen schließen
2 - Greiferschalen öffnen
3 - Greifer gegen den Uhrzeiger-
sinn drehen
4 - Greifer im Uhrzeigersinn drehen
HINWEIS
Die 3. und 4. Funktion des Handhe-
bels für Zusatzhydraulik sind nur
belegt, wenn das Gerät den zwei-
ten Zusatzhydraulikkreis (Sonder-
ausstattung) besitzt.
2
4
3
1
2-3
3
2
1
4
Handhebel für Arbeitshydraulik
Schaufelarm
1 - Senken
2 - Heben
Schnellwechselvorrichtung
3 - Ankippen
4 - Abkippen
Schaufel
3 - Ankippen
4 - Auskippen
Staplervorsatz
3 - Zinken ankippen
4 - Zinken abkippen
Lasthaken
3 - Lasthaken ankippen
4 - Lasthaken abkippen
Handhebel für Zusatzhydraulik
Schnellwechselvorrichtung
1 - Verriegeln
2 - Entriegeln
Mehrzweckschaufel
1 - Schließen
2 - Öffnen
Frontbagger
1 - Löffel auskippen
2 - Löffel einkippen
3 - Stiel ausschwenken
4 - Stiel einschwenken
Greifer
1 - Greiferschalen schließen
2 - Greiferschalen öffnen
3 - Greifer gegen den Uhrzeiger-
sinn drehen
4 - Greifer im Uhrzeigersinn drehen
HINWEIS
Die 3. und 4. Funktion des Handhe-
bels für Zusatzhydraulik sind nur
belegt, wenn das Gerät den zwei-
ten Zusatzhydraulikkreis (Sonder-
ausstattung) besitzt.
2
4
3
1
