ahlmann AS5 User Manual

S06C S06C5-10

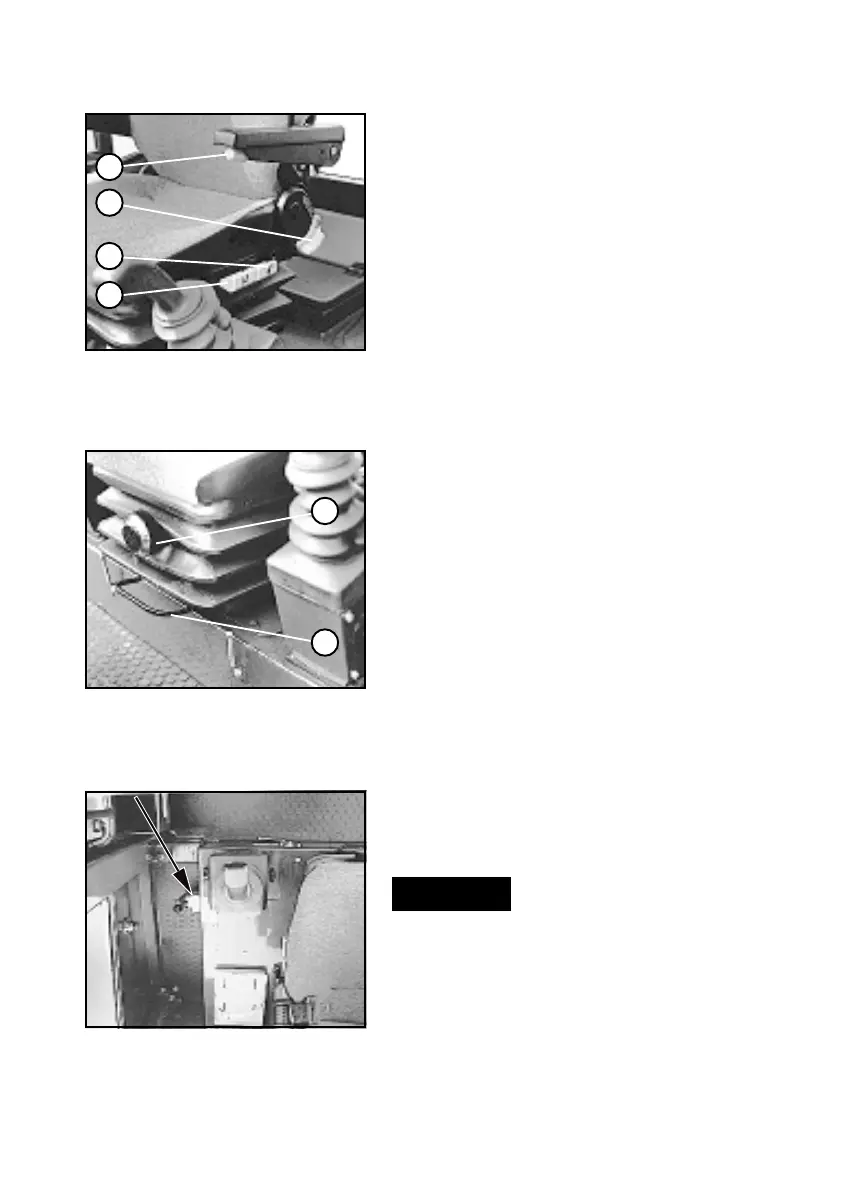

Bild 5-12
Bild 5-10
Bild 5-11
5.3.4 Gerät verlassen
(1) Beide Kugelblockhähne (1-2/
Pfeile) schließen.
(2) Zündschlüssel abziehen und
Türen verschließen.
5.4 Fahrersitz einstellen
(1) Mit Handhebel (5-10/2) Nei-
gung der Rückenlehne einstellen
bzw. Rückenlehne umklappen.
(2) Durch Hochziehen des Hand-
hebels (5-10/3) Sitzhöhe und Sitz-
neigung hinten einstellen.
(3) Durch Hochziehen des Hand-
hebels (5-10/4) Sitzhöhe und Sitz-
neigung vorn festlegen.
(4) Die Sitzfederung läßt sich mit
Hilfe des Handrades (5-11/1) auf das
Gewicht des Fahrers (40 ... 130 kg)
einstellen.
(5) Mit Drehknopf (5-10/1) Höhe
der Armlehne festlegen.
(6) Ggf. Position der Ventilgeber
für Arbeits- (4-11/2) und Zusatz-
hydraulik (4-10/1) neu bestimmen.
(7) Der Fahrersitz kann durch
Hochziehen des Bügels (5-11/2)
unter gleichzeitigem Verschieben
des Sitzes nach vorn oder hinten in
seiner horizontalen Lage den Be-
dürfnissen des Fahrers angepaßt
werden.
5.5 Lenkung umschalten
ACHTUNG
-
Die Räder der Hinterachse müs-
sen sich vor dem Betätigen des
Umschalthebels in Geradeaus-
stellung befinden.
- Die Lenkungsumschaltung darf
nur im Stillstand des Gerätes
erfolgen. Zum Umschalten der
Lenkung Handhebel entriegeln
(5-12/Pfeil) und in die entspre-
chende Lenkungsart bringen.
1
2
1
2
3
4
5-10
Bild 5-12
Bild 5-10
Bild 5-11
5.3.4 Gerät verlassen
(1) Beide Kugelblockhähne (1-2/
Pfeile) schließen.
(2) Zündschlüssel abziehen und
Türen verschließen.
5.4 Fahrersitz einstellen
(1) Mit Handhebel (5-10/2) Nei-
gung der Rückenlehne einstellen
bzw. Rückenlehne umklappen.
(2) Durch Hochziehen des Hand-
hebels (5-10/3) Sitzhöhe und Sitz-
neigung hinten einstellen.
(3) Durch Hochziehen des Hand-
hebels (5-10/4) Sitzhöhe und Sitz-
neigung vorn festlegen.
(4) Die Sitzfederung läßt sich mit
Hilfe des Handrades (5-11/1) auf das
Gewicht des Fahrers (40 ... 130 kg)
einstellen.
(5) Mit Drehknopf (5-10/1) Höhe
der Armlehne festlegen.
(6) Ggf. Position der Ventilgeber
für Arbeits- (4-11/2) und Zusatz-
hydraulik (4-10/1) neu bestimmen.
(7) Der Fahrersitz kann durch
Hochziehen des Bügels (5-11/2)
unter gleichzeitigem Verschieben
des Sitzes nach vorn oder hinten in
seiner horizontalen Lage den Be-
dürfnissen des Fahrers angepaßt
werden.
5.5 Lenkung umschalten
ACHTUNG
-
Die Räder der Hinterachse müs-
sen sich vor dem Betätigen des
Umschalthebels in Geradeaus-
stellung befinden.
- Die Lenkungsumschaltung darf
nur im Stillstand des Gerätes
erfolgen. Zum Umschalten der
Lenkung Handhebel entriegeln
(5-12/Pfeil) und in die entspre-
chende Lenkungsart bringen.
1
2
1
2
3
4
