S06C S06C8-6

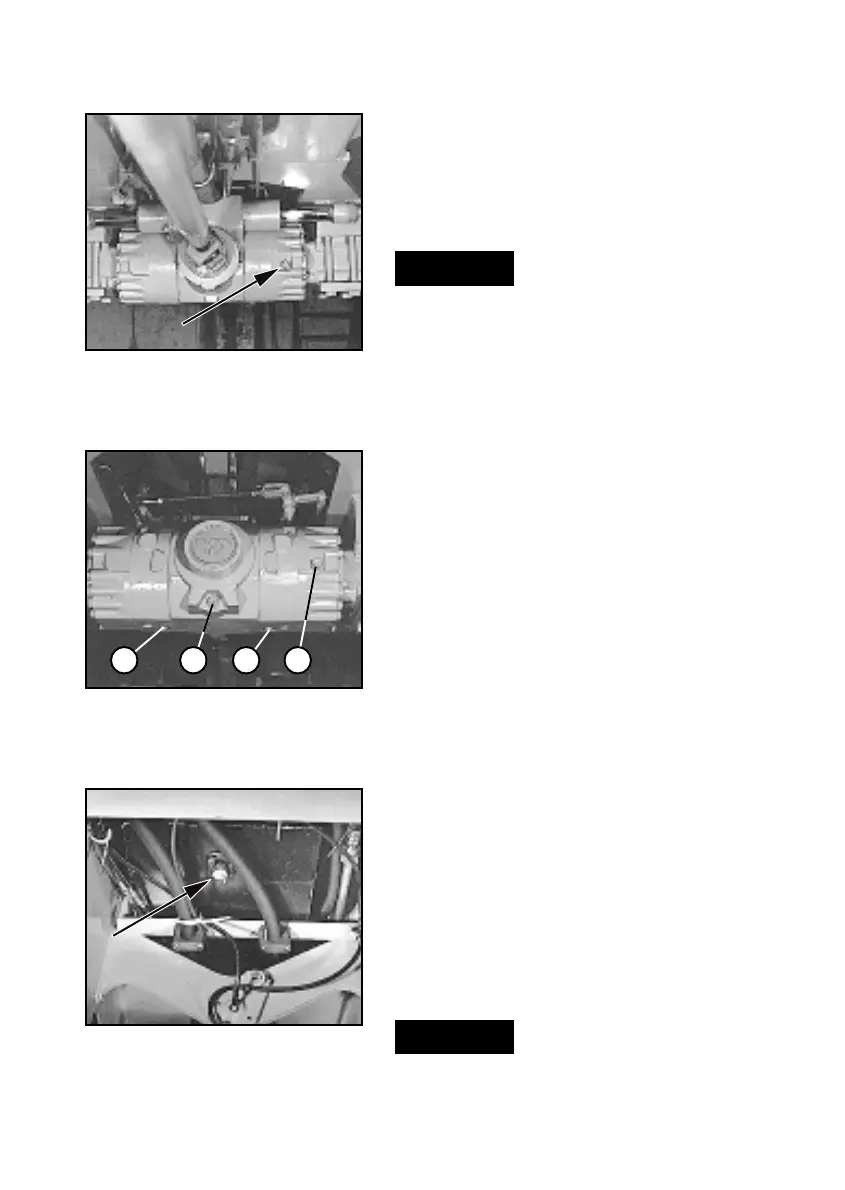

Bild 8-12
Bild 8-13
Bild 8-14
8.2.5.4 Vorderachse
(1) Ölauffangbehälter unterstellen.
(2) Verschlußstopfen (8-12/Pfeil,
8-13/1, 8-13/2, 8-13/3 und 8-13/4)
aus Achsbrücke herausdrehen und
Öl auslaufen lassen.
ACHTUNG
Aufgefangenes "Alt-Öl" umweltge-
recht entsorgen!
(3) Verschlußstopfen (8-13/1,
8-13/2 und 8-13/3) mit neuen Dicht-
ringen wieder einschrauben.
(4) Öl über Verschlußstopfenboh-
rung (8-12/Pfeil oder 8-13/4) ein-
füllen bis Öl zur Öffnung reicht.
HINWEIS
- Angaben zur Ölmenge sind dem
Wartungsplan (Kapitel 10) zu ent-
nehmen.
- Nach einigen Minuten, wenn Öl-
stand gesunken, Öl nachfüllen,
bis vorgeschriebener Stand er-
reicht ist und konstant bleibt.
(5) Verschlußstopfen (8-12/Pfeil
und 8-13/4) mit neuen Dichtringen
wieder einschrauben.
8.2.6 Ölwechsel Hydraulik-
anlage
(1) Ölauffangbehälter (min. 130 l)
bereitstellen.
(2) Abdeckkappe der Ölablaß-
schraube (8-14/Pfeil) abschrauben.
(3) Ablaufstutzen mit Schlauch
aus Werkzeugfach an Ölablaß-
schraube anschrauben.
(4) Verschlußkappe von Schlauch
abziehen.
(5) Öl in Auffangbehälter ablassen.
ACHTUNG
Aufgefangenes "Alt-Öl" umweltge-
recht entsorgen!
1 2 3 4
8-6
Bild 8-12
Bild 8-13
Bild 8-14
8.2.5.4 Vorderachse
(1) Ölauffangbehälter unterstellen.
(2) Verschlußstopfen (8-12/Pfeil,
8-13/1, 8-13/2, 8-13/3 und 8-13/4)
aus Achsbrücke herausdrehen und
Öl auslaufen lassen.
ACHTUNG
Aufgefangenes "Alt-Öl" umweltge-
recht entsorgen!
(3) Verschlußstopfen (8-13/1,
8-13/2 und 8-13/3) mit neuen Dicht-
ringen wieder einschrauben.
(4) Öl über Verschlußstopfenboh-
rung (8-12/Pfeil oder 8-13/4) ein-
füllen bis Öl zur Öffnung reicht.
HINWEIS
- Angaben zur Ölmenge sind dem
Wartungsplan (Kapitel 10) zu ent-
nehmen.
- Nach einigen Minuten, wenn Öl-
stand gesunken, Öl nachfüllen,
bis vorgeschriebener Stand er-
reicht ist und konstant bleibt.
(5) Verschlußstopfen (8-12/Pfeil
und 8-13/4) mit neuen Dichtringen
wieder einschrauben.
8.2.6 Ölwechsel Hydraulik-
anlage
(1) Ölauffangbehälter (min. 130 l)
bereitstellen.
(2) Abdeckkappe der Ölablaß-
schraube (8-14/Pfeil) abschrauben.
(3) Ablaufstutzen mit Schlauch
aus Werkzeugfach an Ölablaß-
schraube anschrauben.
(4) Verschlußkappe von Schlauch
abziehen.
(5) Öl in Auffangbehälter ablassen.
ACHTUNG
Aufgefangenes "Alt-Öl" umweltge-
recht entsorgen!
1 2 3 4
