ahlmann AS5 - Bergen, Abschleppen, Verzurren Kranverlasten

S06C S06C7-1
7 Bergen, Abschleppen,
Verzurren, Kranverlasten
7.1 Bergen, Abschleppen,
Verzurren
ACHTUNG
Das Abschleppen auf öffentlichen
Straßen ist nur mit leerer Standard-,
Mehrzweck- oder Leichtgutschaufel
und nur mit montiertem Schaufel-
schutz erlaubt.
(1) Feststellbremse (4-10/3) anzie-
hen.
(2) Schaufelarm soweit absenken
bzw. anheben, daß der tiefste Punkt
des Schaufelarmes bzw. der Schau-
fel mindestens 20 cm über der Fahr-
bahn steht (5-2).
(3) Die Schaufelschneide und die
-zähne durch den Schaufelschutz
abdecken (5-2/Pfeil).
(4) Stecker des Schaufelschutzes
in die Steckdose stecken (5-3/Pfeil).
(5) Beide Kugelblockhähne schlie-
ßen (1-2/Pfeile).
(6) Schwenkwerk durch Einlegen
des Blockierungskeils (1-3/Pfeil) in
Schwenkblockierung blockieren (1-4/
Pfeil).

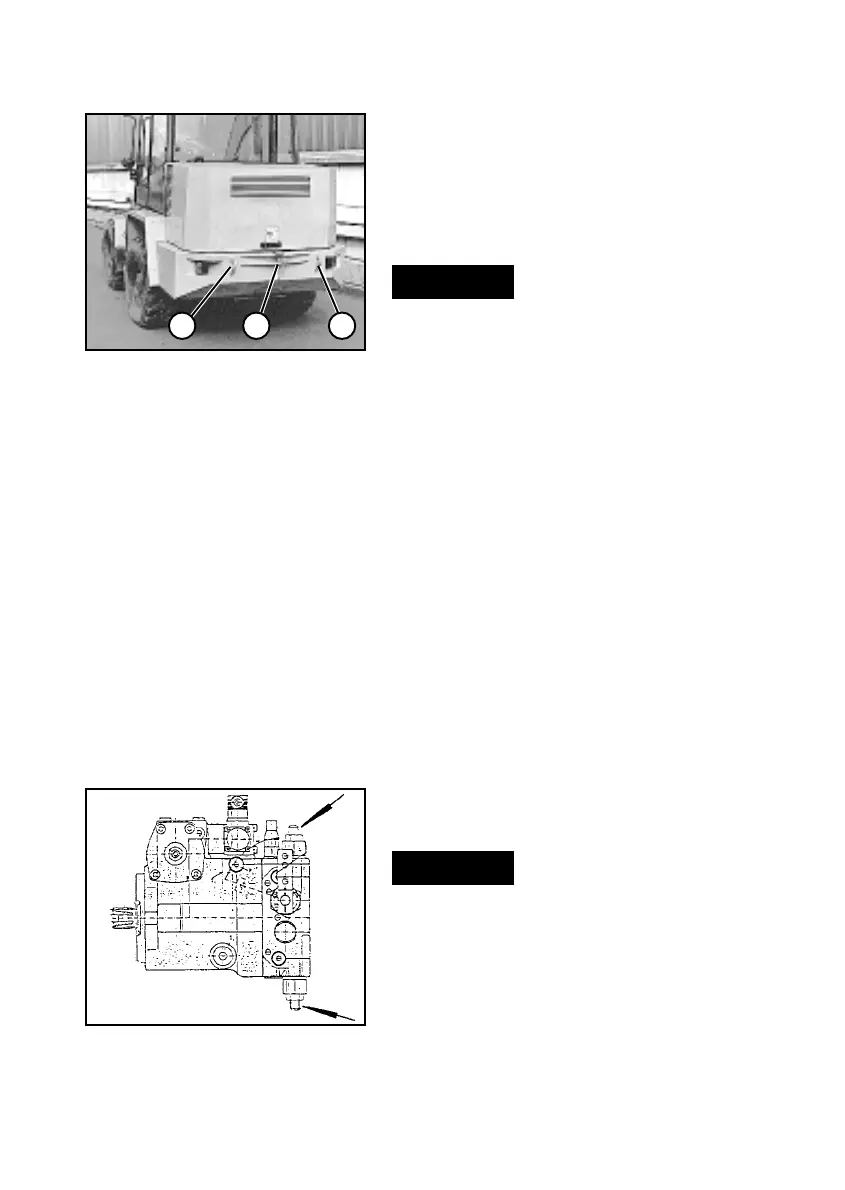

(7) Abschleppstange an Rangier-
und Abschleppkupplung (7-1/2) des
abzuschleppenden und an dem zie-
henden Fahrzeug befestigen.
ACHTUNG
- Den hydrostatischen Fahrantrieb
vor dem Abschleppen auf freien
Ölumlauf schalten. Zu diesem
Zweck sind die Stiftschrauben an
beiden Hochdruckbegrenzungs-
ventilen (7-2/Pfeile) der Fahrpum-
pe bis auf eine Ebene mit den
zuvor gelösten Sechskantmuttern
einzuschrauben. Danach sind die
Sechskantmuttern festzuziehen.
Bild 7-1
Bild 7-2
11 2
