S06C
4-11
1 - Betriebsstundenzähler
2 - Kraftstoffanzeige
3 - nicht belegt
4 - Motoröltemperatur
5 - Kippschalter mit Entriegelung für
Schwimmstellung
6 - Kippschalter Arbeitsscheinwerfer vorn/hinten
7 - Kippschalter für Kehrbesen (Sonderausstattung)
8 - Anlaßschalter
9 - Steckdose
10 - Sicherungskasten rechts
11 - Kippschalter für Heckscheibenheizung
12 - Kippschalter für Scheibenwischer/-wascher vorn
13 - Kippschalter für Scheibenwischer/-wascher hinten
14 - Getriebeschalter (nur für Schnelläufer - 30 km/h -)
links Getriebestufe II, rechts Getriebestufe I
(Sonderausstattung: Mittelstellung Leerlauf)
15 - Rundumkennleuchte (Sonderausstattung)
16 - Kippschalter für Warnblinkanlage
17 - Kippschalter für StVZO-Beleuchtung
18 - Sicherungskasten links vorn/hinten
19 - Kippschalter für Heizungs-/Belüftungsanlage
20 - Kippschalter für Hubwerksfederung (Sonderausstattung)
21 - Ladekontrolleuchte
22 - Kontrolleuchte Fernlicht
23 - nicht belegt
24 - Verstopfungsanzeige Hydraulikölfilter
25 - Kontrolleuchte Hydrauliköltemperatur
26 - Kontrolleuchte Feststellbremse
27 - Kontrolleuchte Fahrtrichtungsanzeiger
28 - Kontrolleuchte Motoröldruck
25
21
22
23
24
26
27
28

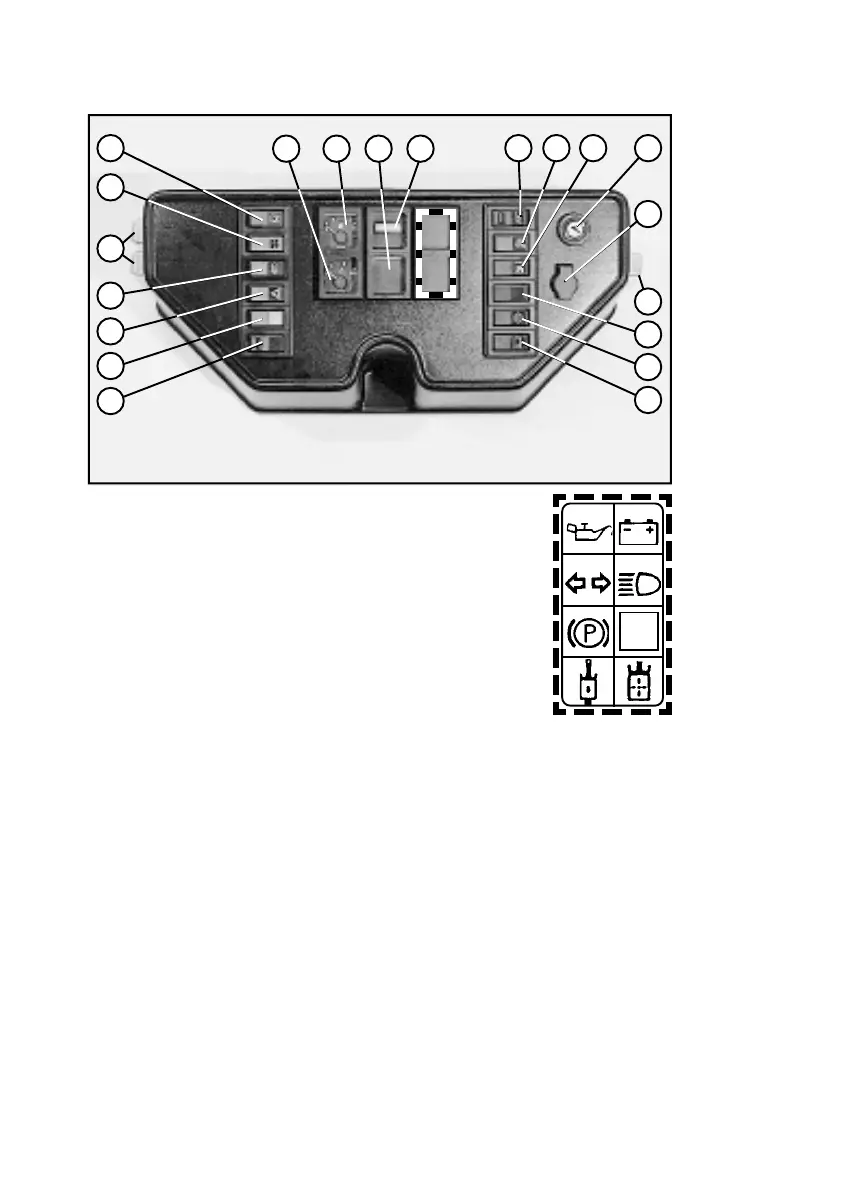

Ausschnitt
Bild 4-11
1 2 3 4
65 7 8
9
12
13
10
11
20
19
18
14
17
16
15
4.5 Armaturenkasten ab Fahrzeug-Identifizierungsnummer
W09S05001TBA08945/W09S06007TBA08939
