S06C
S06C
S06C 4-11S06C
Fig. 4-11
4.5 Instrumentpanel fr o m fordonets identitetsnummer
W09S05001TBA08945/W09S06007TBA08939
1 2 3 4
65 7 8
9
12
13
10
11
20
19
18
14
17
16
15
Detaljbild
25
21
22
23
24
26
27
28

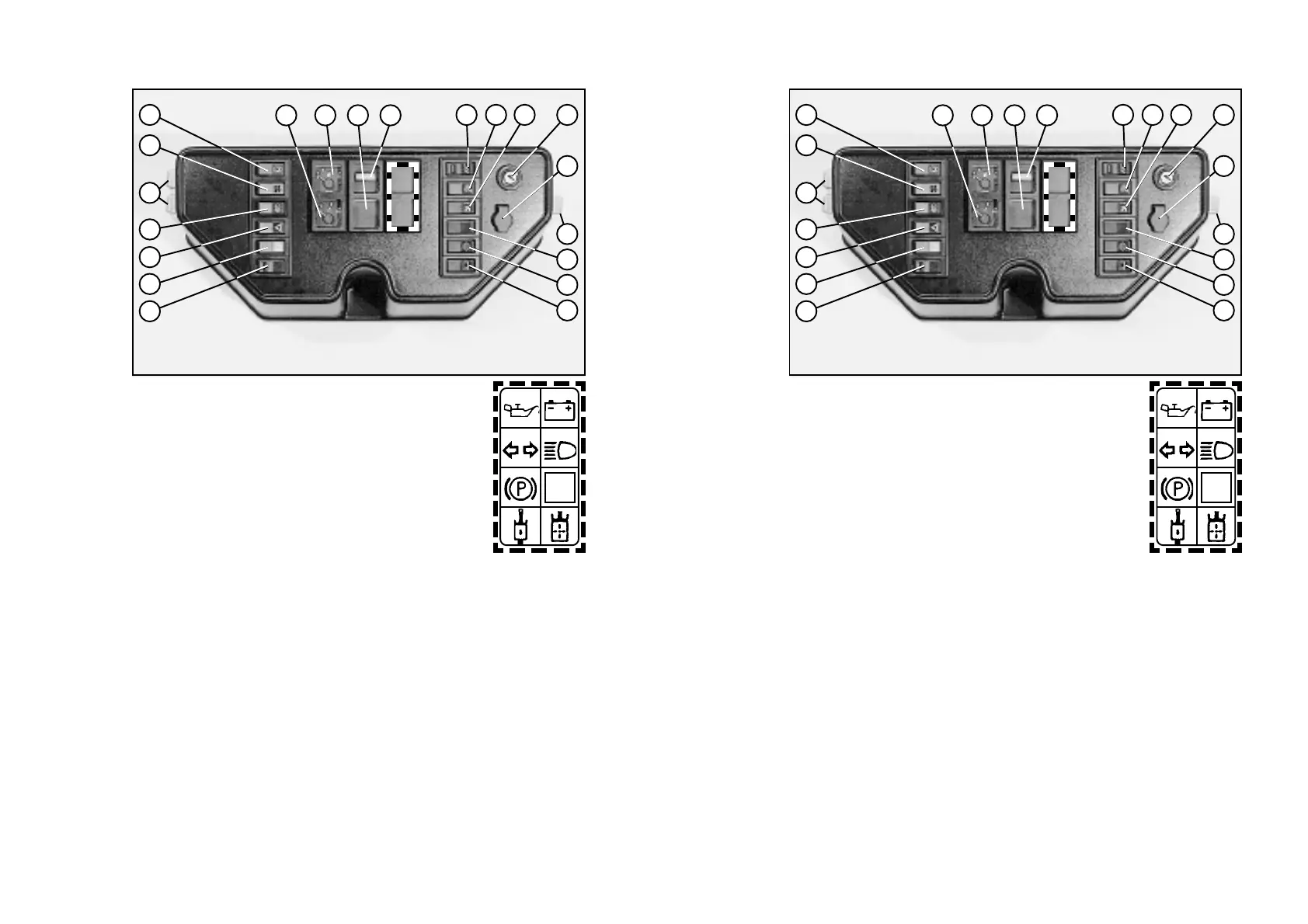

Fig. 4-11
4.5 Instrument panel as from vehicle identification numbers
W09S05001TBA08945/W09S06007TBA08939
1 2 3 4
65 7 8
9
12
13
10
11
20
19
18
14
17
16
15
Partial view
25
21
22
23
24
26
27
28
1 - Hour meter
2 - Fuel gauge
3 - Not used
4 - Engine oil temperature
5 - Toggle switch with safety catch for leveling device
6 - Toggle switch for work lights front/ rear
7 - Toggle switch for broom (optional equipment)
8 - Starter switch
9 - Plug socket
10 - Safety box - right
11 - Toggle switch for rear screen heat
12 - Toggle switch for windscreen wiper/ washer - front
13 - Toggle switch for windscreen wiper/ washer - rear
14 - Gear switch (only for fast machines - 30 km/h -) left - gear
stage II, right -gear stage I (optional: mid-position = neutral)
15 - Beacon light (optional equipment)
16 - Toggle switch for hazard flasher system
17 - Toggle switch for lighting in accordance with CUR
18 - Safety box left front/ rear
19 - Toggle switch for heating and ventilation system
20 - Toggle switch for lifting device suspension (optional equipment)
21 - Generator lamp
22 - Main beam indicator lamp
23 - Not used
24 - Hydraulic oil filter clogging indicator
25 - Hydraulic oil temperature indicator lamp
26 - Parking brake indicator lamp
27 - Directional indicator lamp
28 - Engine oil pressure indicator lamp
1 - Drifttimmeräknare
2 - Bränsleindikator
3 - Ej belagd
4 - Motoroljetemperatur
5 - Vippströmställare med spärr för flytläge
6 - Vippströmställare för arbetsstrålkastare fram/bak
7 - Vippströmställare för sopborste (extrautrustning)
8 - Startbrytare
9 - Kontaktuttag
10 - Säkringsbox, höger
11 - Vippströmställare för uppvärmt bakfönster
12 - Vippströmställare för vindrutetorkare/-spolare
13 - Vippströmställare för bakrutetorkare/-spolare
14 - Växellådsbrytare (gäller endast för snabba maskiner 30 km/h)
vänster = växelläge I, höger = växelläge II
(extrautrustning: mitten = tomgång)
15 - Roterande ljus (extrautrustning)
16 - Vippströmställare för varningsblinkers
17 - Vippstrmstllare för belysning enligt gällande fordonsbestämmelser
18 - Säkringsbox fram/bak
19 - Vippströmställare för värme-/ventilationsanläggningen
20 - Vippströmställare för lyftfjädringen
21 - Laddningskontrollampa
22 - Kontrolllampa, helljus
23 - Ej belagd
24 - Indikator för igensatt hydrauloljefilter
25 - Kontrollampa, hydrauloljetemperatur
26 - Kontrollampa, parkeringsbroms
27 - Kontrollampa, körriktningsvisare
28 - Kontrollampa, motoroljetryck
