ahlmann AS5 User Manual

S06C S06C
8-3
8.2.2.4 Vorderachse
(1) Verschlußstopfen aus Achs-
brücke (8-4/Pfeil) herausdrehen.
HINWEIS
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen.
(2) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.
8.2.3 Ölstandskontrolle Hy-
draulikölbehälter
(1) Schaufelarm in unterste Stel-
lung bringen.
(2) Motorabdeckhaube öffnen.
(3) Ölstand im Schauglas prüfen.
HINWEIS
Ölspiegel muß im Schauglas (8-5/
Pfeil) sichtbar sein.
8.2.4 Ölwechsel Motor
(1) Wartungsklappe von Motor-
wanne abschrauben (SW 10) (8-6/
Pfeil).
(2) Ausreichend großen Ölauf-
fangbehälter unterstellen.
(3) Motorabdeckhaube öffnen.
(4) Abdeckkappe der Ölablaß-
schraube abschrauben.
(5) Ablaufstutzen mit Schlauch
aus Werkzeugfach an Ölablaß-
schraube anschrauben.
(6) Verschlußkappe von Schlauch
abziehen.
(7) Weitere Verfahrensweise
siehe Betriebsanleitung Motor.

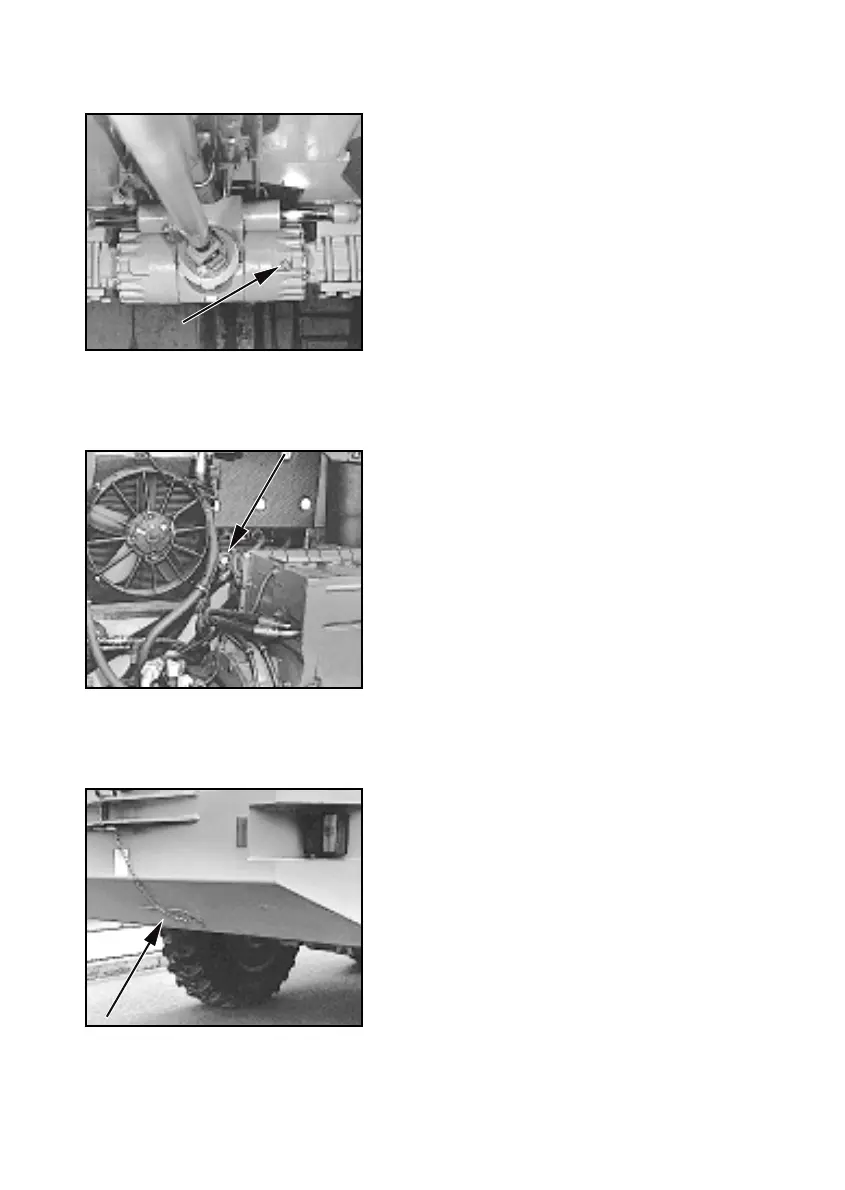

Bild 8-4
Bild 8-5
Bild 8-6
8-3
8.2.2.4 Vorderachse
(1) Verschlußstopfen aus Achs-
brücke (8-4/Pfeil) herausdrehen.
HINWEIS
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen.
(2) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.
8.2.3 Ölstandskontrolle Hy-
draulikölbehälter
(1) Schaufelarm in unterste Stel-
lung bringen.
(2) Motorabdeckhaube öffnen.
(3) Ölstand im Schauglas prüfen.
HINWEIS
Ölspiegel muß im Schauglas (8-5/
Pfeil) sichtbar sein.
8.2.4 Ölwechsel Motor
(1) Wartungsklappe von Motor-
wanne abschrauben (SW 10) (8-6/
Pfeil).
(2) Ausreichend großen Ölauf-
fangbehälter unterstellen.
(3) Motorabdeckhaube öffnen.
(4) Abdeckkappe der Ölablaß-
schraube abschrauben.
(5) Ablaufstutzen mit Schlauch
aus Werkzeugfach an Ölablaß-
schraube anschrauben.
(6) Verschlußkappe von Schlauch
abziehen.
(7) Weitere Verfahrensweise
siehe Betriebsanleitung Motor.
Bild 8-4
Bild 8-5
Bild 8-6
