ahlmann AS5 - Hydraulikölfilter-Einsatz Wechseln

S06C S06C8-7 8-7

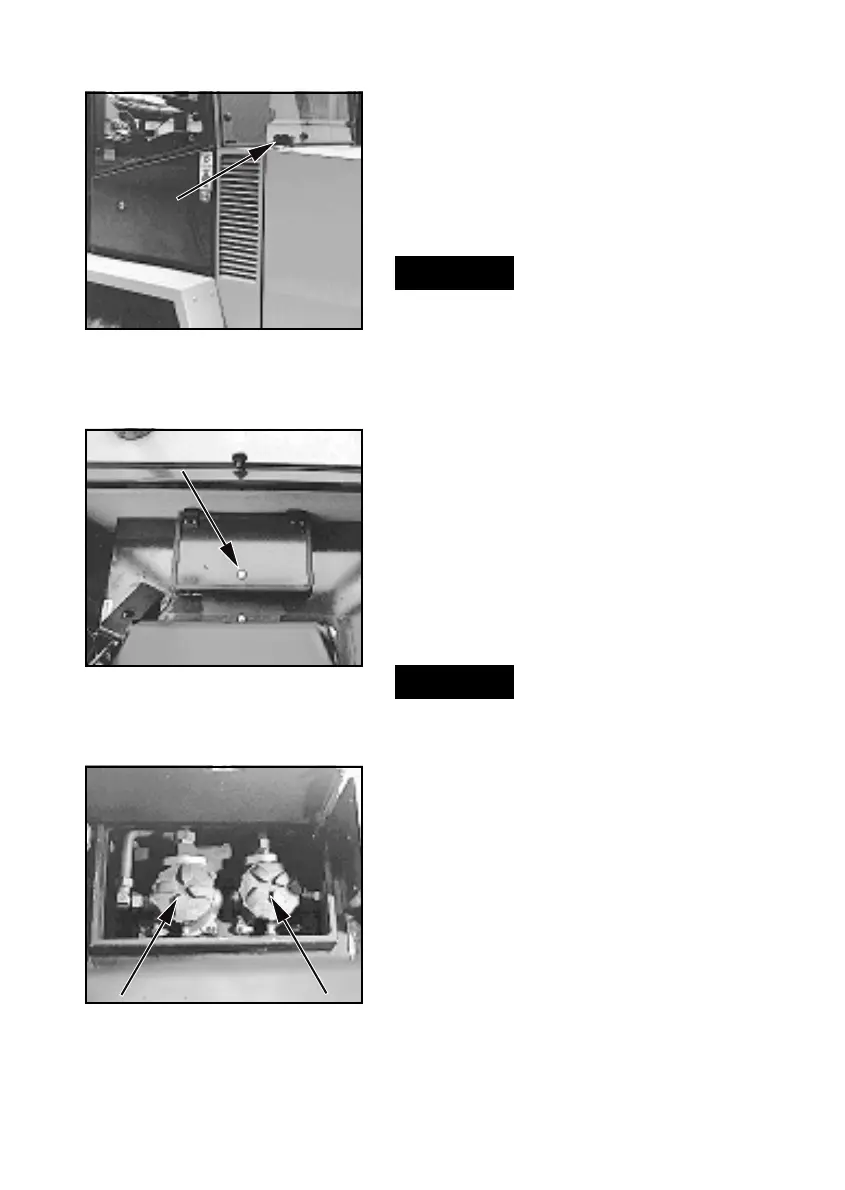

Bild 8-15
Bild 8-16
Bild 8-17
(6) Ablaufstutzen mit Schlauch
abschrauben und Verschlußkappe
auf Schlauch aufstecken.
(7) Abdeckkappe auf Ölablaß-
schraube aufschrauben.
(8) Hydraulikölfilter-Einsatz wech-
seln (Abschnitt 8.2.8).
(9) Öl über Einfüllstutzen (8-15/
Pfeil) einfüllen.
ACHTUNG
Bei Geräten, die mit einem biolo-
gisch abbaubaren Hydrauliköl
(Kennzeichnung befindet sich am
Hydraulikölbehälter und auf dem
Armaturen-kasten) ausgerüstet
sind, muß auch dieses zum Wech-
seln verwendet werden.
Mineralische und biologisch abbau-
bare Hydrauliköle dürfen auf kei-
nen Fall gemischt werden!
(10) Ölstandskontrolle am Ölstands-
auge (8-5/Pfeil) durchführen.
(11) Einfüllstutzen verschließen.
8.2.7 Hydraulikölfilter-
Einsatz wechseln
ACHTUNG
Filterwechsel nach Wartungsplan
durchführen bzw. wenn die Ver-
stopfungsanzeige (4-11/22) auf-
leuchtet.
HINWEIS
Nach einem Kaltstart kann die Ver-
stopfungsanzeige vorzeitig auf-
leuchten. Sie erlischt jedoch bei
Erwärmung des Hydrauliköls.
(1) Sitz in vorderste Position
schieben (5-11/2).
(2) Rückenlehne des Sitzes ganz
nach vorne klappen (5-10/2).
(3) Wartungsklappe hinter Fahrer-
sitz mit Vierkant entriegeln (8-16/
Pfeil) und nach oben klappen.
(4) Deckel der Hydraulikölfilter
entfernen (8-17/Pfeile).
