S06C
S06C
4-10

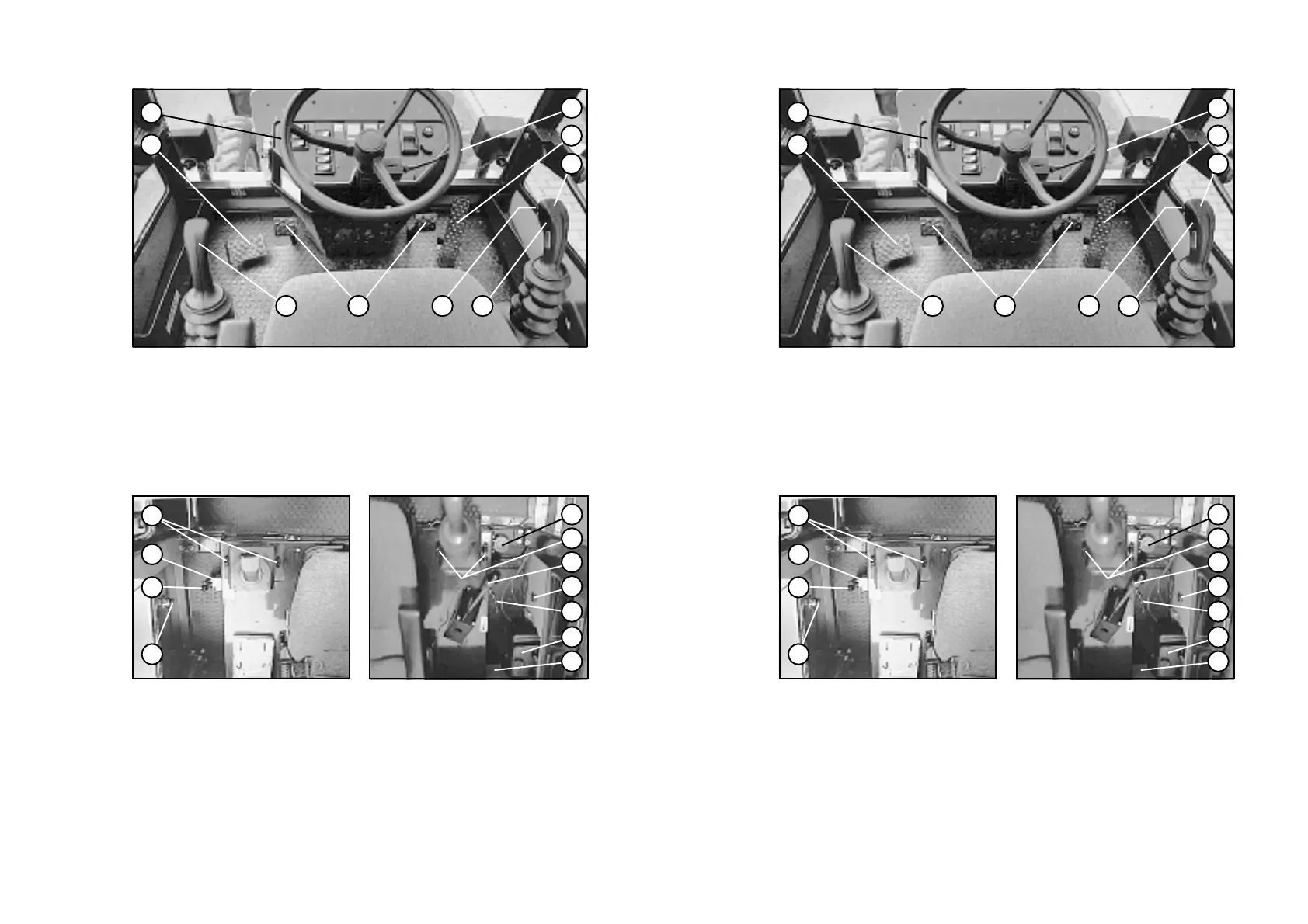

4.4 Manöverorgan
Fig. 4-9 Fig. 4-10
Fig. 4-8
1
2
5 4
8
9
67
3
1
4
3
2
1
2
3
4
5
6
7
1 - Blinkersbrytare/spak
- upptill - halvljus
- nedtill - helljus
- Knapp - signalhorn
2 - Gaspedal
3-
Körriktningsomkopplare: framåt/0/bakåt
4 - Ventilgivare för arbetshydraul-
systemet
1 - Manövervred för konsolinställning
till ventilgivare för extrahydraul-
systemet
2 - Mekaniskt lås
3 - Omkopplingsspak för fyrhjuls-/
bakhjulsstyrning
4 - Dörrspärr
1 - Expansionskärl för bromshydraulolja
2 - Manövervred för konsolinställning
till ventilgivaren för arbetshydraul-
systemet
3 - Parkeringsbromsspak
4 - Dörrspärr
5 - Spak för värmesystemet
6 - Vattenbehållare till spolaranläg
gningen för bak-/och vindruta
7 - Batterihuvudbrytare
(extrautrustning)
5 - Hydraulsystemets körlägen
- till höger - läge I: långsamt
- till vänster- läge II: fort
6 - Dubbelpedal för drivbroms/
krypkörning
7 - Ventilgivare för extrahydraul-
systemet
8 - Fotpedal för redskapsvridning
9 - Ratt
4.4 Operating elements
Fig. 4-9 Fig. 4-10
Fig. 4-8
1
2
5 4
8
9
67
3
1
4
3
2
1
2
3
4
5
6
7
1 - Turn indicator switch/ lever
- Up - dipped beam
- Low - main beam
- Push button - signal horn
2 - Accelerator pedal
3 - Drive switch: forward/ O/ reverse
4 - Hand lever for hydraulic loader
function
1 - Hand wheel for console adjust-
ment Hand lever for auxiliary
hydraulic system
2 - Mechanical locking
3 - Switch for steering
4 - Door lock
1 - Compensating tank for brake
hydraulic
2 - Hand wheel for console adjust
ment of hand lever for working
hydraulic
3 - Hand lever for parking brake
4 - Door lock
5 - Hand lever for heater adjustment
6 - Water tank for window washer
front and rear
7 - Battery main switch (optional)
5 - Hydraulic
- right - Speed I: s
- left - Speed II: f
6 - Double foot pedal for servic
brake/ inching
7 - Hand lever for auxiliary
hydraulic system
8 - Foot pedal for swiveling
9 - Steering wheel
