S06CS06C6-1
6 Anbaugeräte
6.1 An- und Abbau über hy-
draulische Schnellwechsel-
vorrichtung ohne hydrau-
lischen Anschluß
6.1.1 Schaufel
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfahren
(6-1).
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnell-
wechselvorrichtung Schaufel an-
heben bis Schnellwechselvorrich-
tung anliegt (6-2).
(4) Mit Handhebel für Zusatz-
hydraulik (4-8/7) Schaufel ver-
riegeln.
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnahme-
bohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-3/Pfeil).

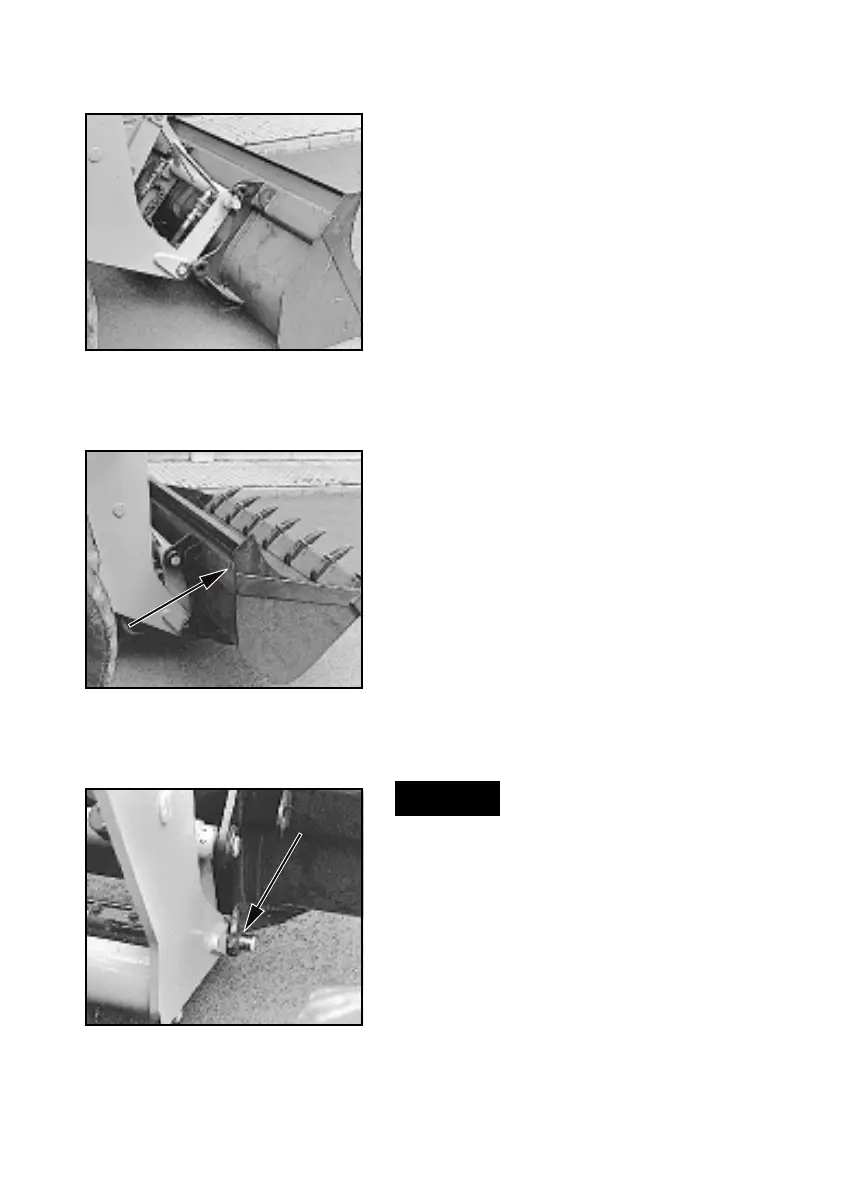

Bild 6-2
Bild 6-3
Bild 6-1
6-1
6 Anbaugeräte
6.1 An- und Abbau über hy-
draulische Schnellwechsel-
vorrichtung ohne hydrau-
lischen Anschluß
6.1.1 Schaufel
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfahren
(6-1).
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnell-
wechselvorrichtung Schaufel an-
heben bis Schnellwechselvorrich-
tung anliegt (6-2).
(4) Mit Handhebel für Zusatz-
hydraulik (4-8/7) Schaufel ver-
riegeln.
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnahme-
bohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-3/Pfeil).
Bild 6-2
Bild 6-3
Bild 6-1
