6.1.3 Lasthaken
HINWEIS
- Bild 6-6 zeigt Lasthaken.
- Der An- und Abbau wird analog
zur Schaufel (Abschnitt 6.1.1)
durchgeführt.
GEFAHR
- Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnah-
mebohrungen der Lasthakenauf-
hängung befinden und seitlich
deutlich erkennbar herausragen.
- Sicherungsklappe am Kranhaken
auf Funktionsfähigkeit überprüfen.
HINWEIS
Das Typenschild befindet sich auf
der Oberseite des Lasthakenträ-
gers (6-6/Pfeil).
6.2 An- und Abbau über hy-
draulische Schnellwechsel-
vorrichtung mit hydraulischem
Anschluß
6.2.1 Mehrzweckschaufel
HINWEIS
Bild 6-7 zeigt Mehrzweckschaufel
in geöffnetem Zustand und wei-
tester Ausladung.
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfah-
ren (6-8).

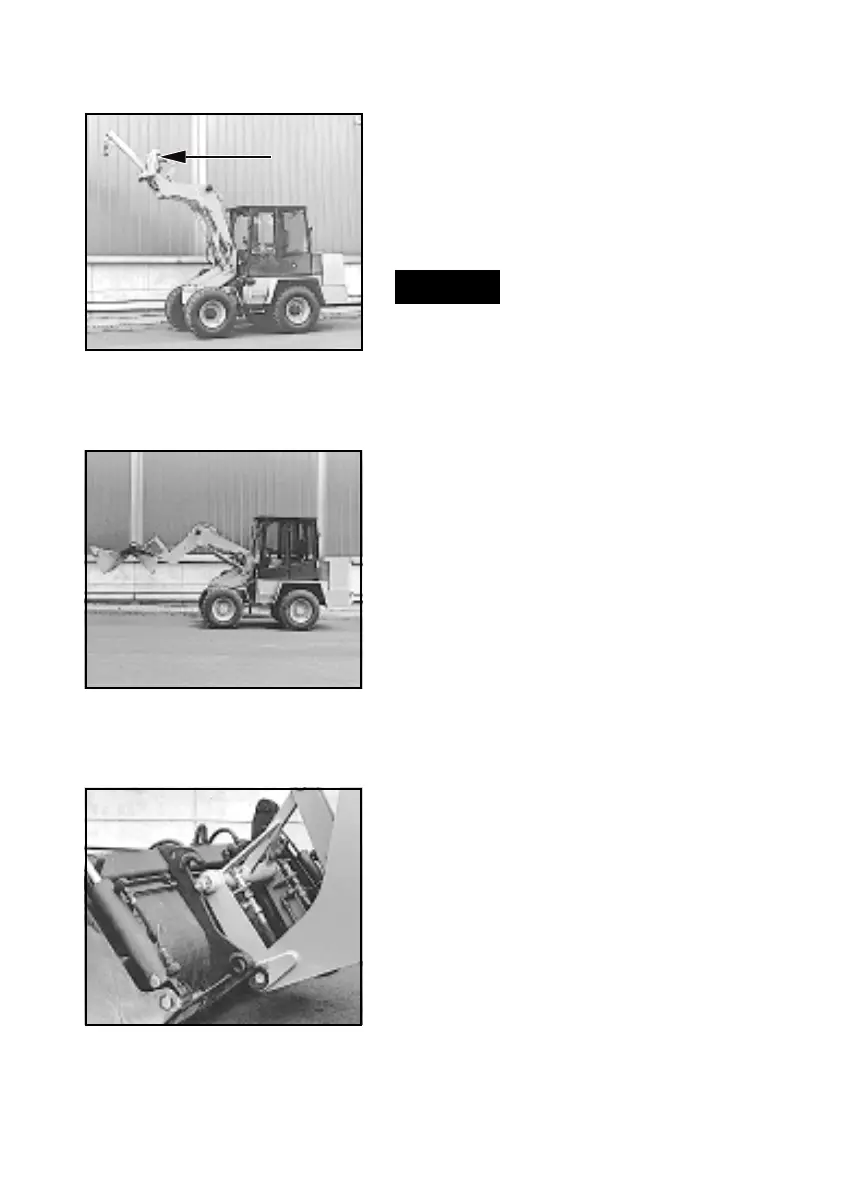

Bild 6-7
Bild 6-8
Bild 6-6
6-3
6.1.3 Lasthaken
HINWEIS
- Bild 6-6 zeigt Lasthaken.
- Der An- und Abbau wird analog
zur Schaufel (Abschnitt 6.1.1)
durchgeführt.
GEFAHR
- Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnah-
mebohrungen der Lasthakenauf-
hängung befinden und seitlich
deutlich erkennbar herausragen.
- Sicherungsklappe am Kranhaken
auf Funktionsfähigkeit überprüfen.
HINWEIS
Das Typenschild befindet sich auf
der Oberseite des Lasthakenträ-
gers (6-6/Pfeil).
6.2 An- und Abbau über hy-
draulische Schnellwechsel-
vorrichtung mit hydraulischem
Anschluß
6.2.1 Mehrzweckschaufel
HINWEIS
Bild 6-7 zeigt Mehrzweckschaufel
in geöffnetem Zustand und wei-
tester Ausladung.
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfah-
ren (6-8).
Bild 6-7
Bild 6-8
Bild 6-6
