ahlmann AS5 - Page 168

S06CS06C6-6

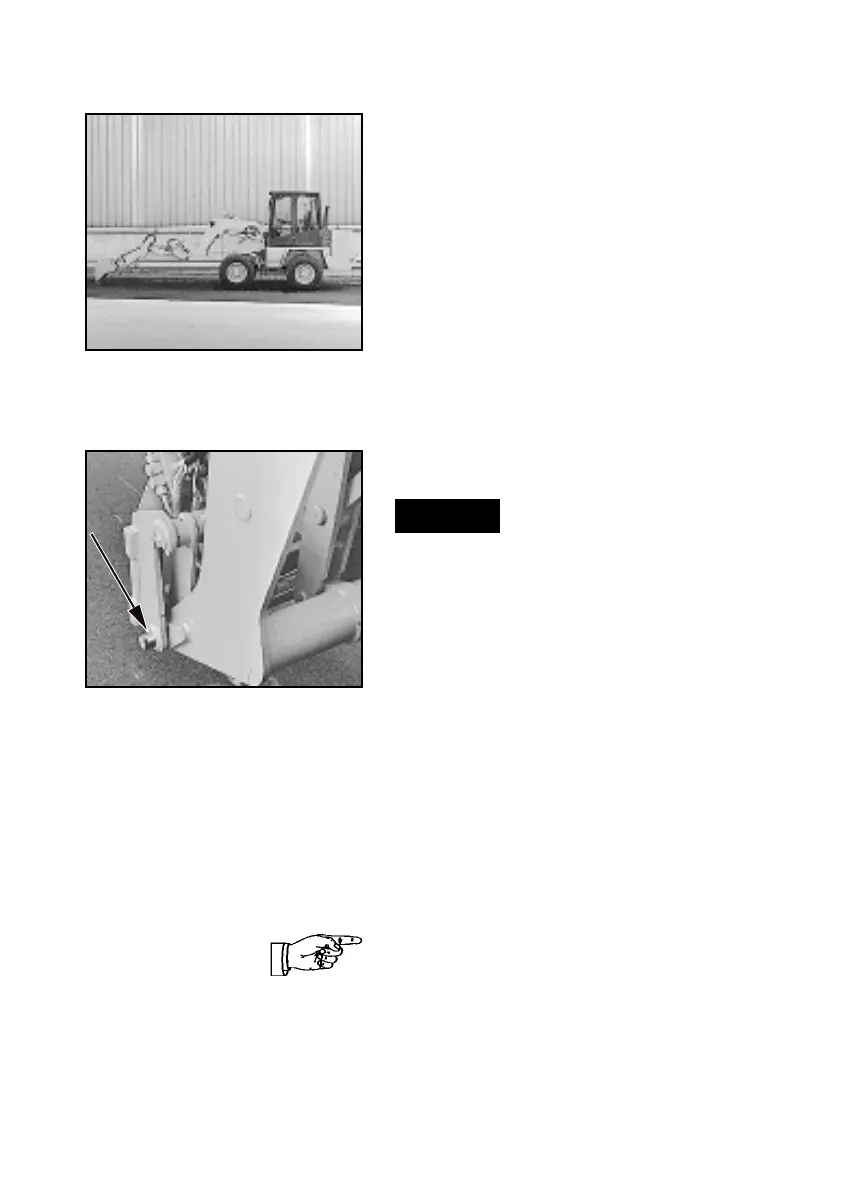

Bild 6-15
Bild 6-16
6.2.2 Frontbagger
HINWEIS
Bild 6-15 zeigt den Frontbagger in
weitester Auslage beim Bodenan-
schnitt.
Anbau
Der Anbau wird analog zur Mehr-
zweckschaufel (Abschnitt 6.2.1 (1)
...(10)) durchgeführt, nur daß alle
vier Hydraulikschlauchleitungen
des Frontbaggers mit den vier
Schnellkupplungen der Schnell-
wechselvorrichtung zu verbinden
sind.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnahme-
bohrungen der Frontbaggeraufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-16/Pfeil).
Abbau
Der Abbau wird analog zur Mehr-
zweckschaufel (Abschnitt 6.2.1)
durchgeführt, nur daß die vier
Hydraulikschlauchleitungen des
Frontbaggers von den vier Schnell-
kupplungen der Schnellwechsel-
vorrichtung zu lösen sind.
HINWEIS
Das Typenschild befindet sich auf
der rechten Seite des Stiels, nähe
Anbauplatte.
6-6
