ahlmann AS5 - Page 170

S06CS06C6-7
6.2.2.1 Löffelwechsel
(1) Schaufelarm anheben und
Schaufelarmstütze einlegen (1-1).
(2) Frontbagger in die Lage brin-
gen, daß der Löffel mit seinem
Rücken auf dem Boden aufliegt.
(3) Druck aus den Hydraulik-
leitungen durch Hin- und Her-
bewegungen des Handhebels für
Zusatzhydraulik (4-8/7) beseitigen.
(4) Beide Kugelblockhähne
schließen (1-2/Pfeile).
(5) Bolzensicherungen (SW 19)
abschrauben (6-17/Pfeile).
(6) Lagerbolzen austreiben (6-18/
Pfeile) und Löffel entfernen.
(7) Der Anbau erfolgt in umge-
kehrter Reihenfolge zum Abbau.
HINWEIS
Das Typenschild des Löffels befin-
det sich auf der linken Außenseite.
6.2.3 Greifer
HINWEIS
- Bild 6-19 zeigt den Greifer in
weitester Auslage beim Boden-
anschnitt.
- Die Greiferbewegungen sind dem
Symbolschild des Handhebels für
Zusatzhydraulik (Seite 2-3) zu
entnehmen.
- Der Greifer kann um seine Hoch-
achse um je 290° nach links und
rechts gedreht werden.

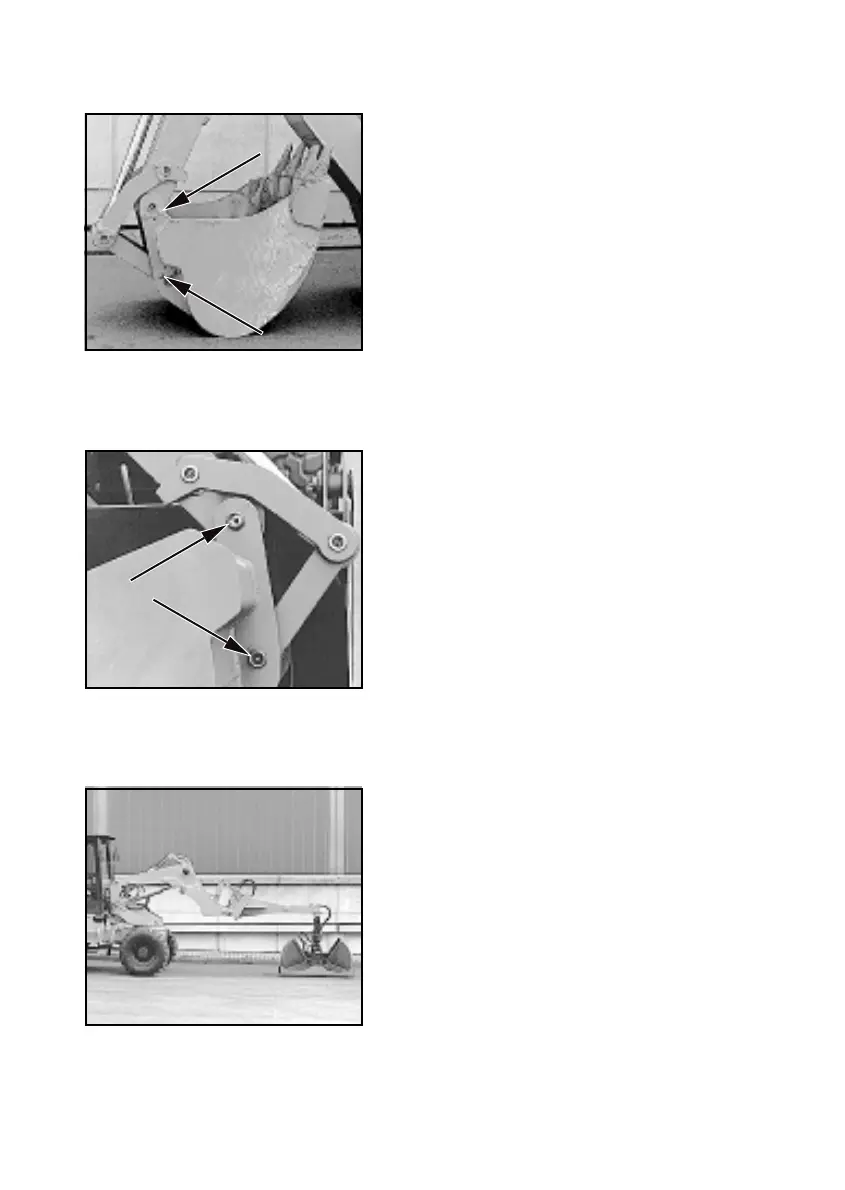

Bild 6-17
Bild 6-18
Bild 6-19
6-7
