S06CS06C6-8
Anbau
Der Anbau wird analog zur Mehr-
zweckschaufel (Abschnitt 6.2.1 (1)
...(10)) durchgeführt, nur daß alle
vier Hydraulikschlauchleitungen
des Greifers mit den vier Schnell-
kupplungen der Schnellwechselvor-
richtung zu verbinden sind.
Dabei ist darauf zu achten, daß
die inneren Schlauchleitungen am
Greiferausleger mit den inneren
Schnellkupplungen der Schnell-
wechselvorrichtung und die äuße-
ren Schlauchleitungen mit den
äußeren Schnellkupplungen zu
verbinden sind (6-20).
HINWEIS
Ein falsches Anschließen der Hy-
draulikschlauchleitungen hat zur
Folge, daß die Bewegungen des
Greifers nicht denen im Symbol-
schild (Seite 2-3) entsprechen.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnah-
mebohrungen der Greiferaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-21/Pfeil).
Abbau
Der Abbau wird analog zur Mehr-
zweckschaufel (Abschnitt 6.2.1)
durchgeführt.
ACHTUNG
Der Greifer muß auf ebenem Unter-
grund mit geschlossenen Greifer-
schalen abgelegt werden, um ein
Beschädigen der Schlauchleitun-
gen bzw. der Verschraubungen aus-
zuschließen (6-22).

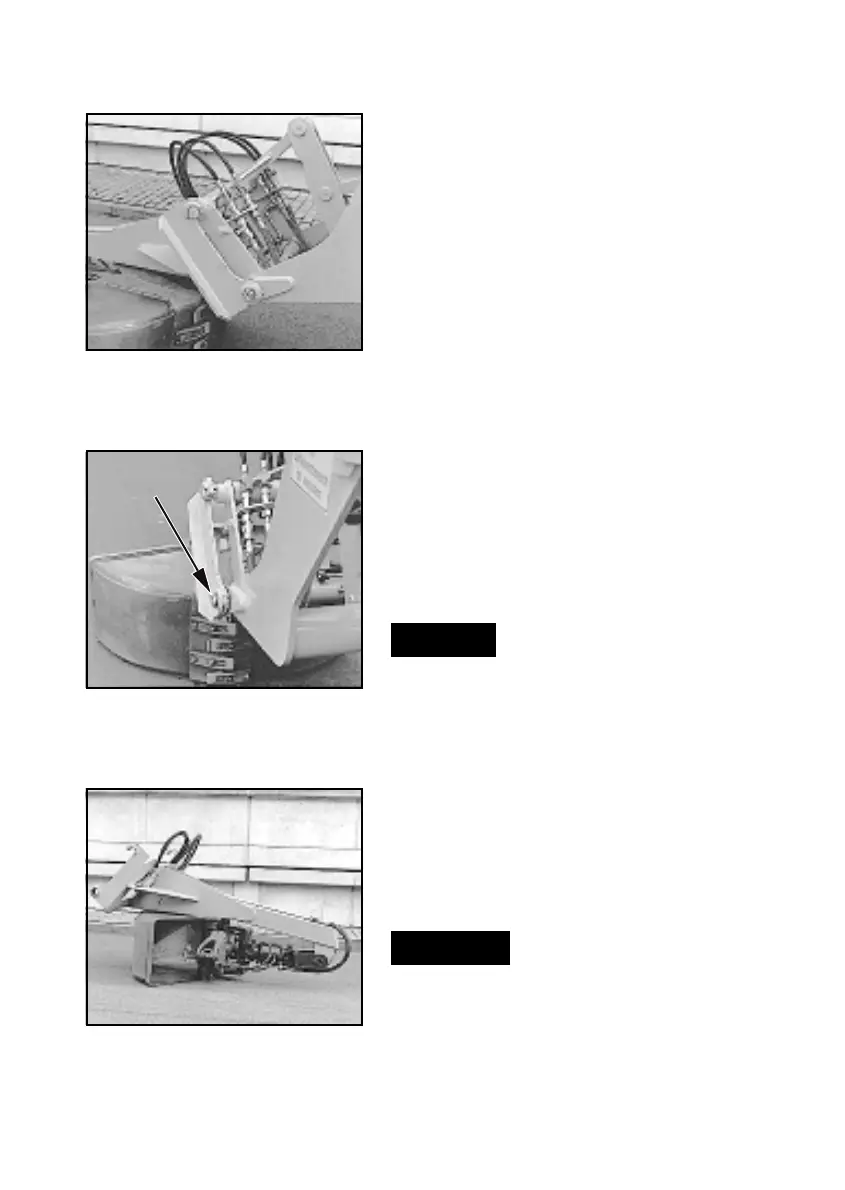

Bild 6-20
Bild 6-21
Bild 6-22
6-8
Anbau
Der Anbau wird analog zur Mehr-
zweckschaufel (Abschnitt 6.2.1 (1)
...(10)) durchgeführt, nur daß alle
vier Hydraulikschlauchleitungen
des Greifers mit den vier Schnell-
kupplungen der Schnellwechselvor-
richtung zu verbinden sind.
Dabei ist darauf zu achten, daß
die inneren Schlauchleitungen am
Greiferausleger mit den inneren
Schnellkupplungen der Schnell-
wechselvorrichtung und die äuße-
ren Schlauchleitungen mit den
äußeren Schnellkupplungen zu
verbinden sind (6-20).
HINWEIS
Ein falsches Anschließen der Hy-
draulikschlauchleitungen hat zur
Folge, daß die Bewegungen des
Greifers nicht denen im Symbol-
schild (Seite 2-3) entsprechen.
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnah-
mebohrungen der Greiferaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-21/Pfeil).
Abbau
Der Abbau wird analog zur Mehr-
zweckschaufel (Abschnitt 6.2.1)
durchgeführt.
ACHTUNG
Der Greifer muß auf ebenem Unter-
grund mit geschlossenen Greifer-
schalen abgelegt werden, um ein
Beschädigen der Schlauchleitun-
gen bzw. der Verschraubungen aus-
zuschließen (6-22).
Bild 6-20
Bild 6-21
Bild 6-22
