S06C S06C

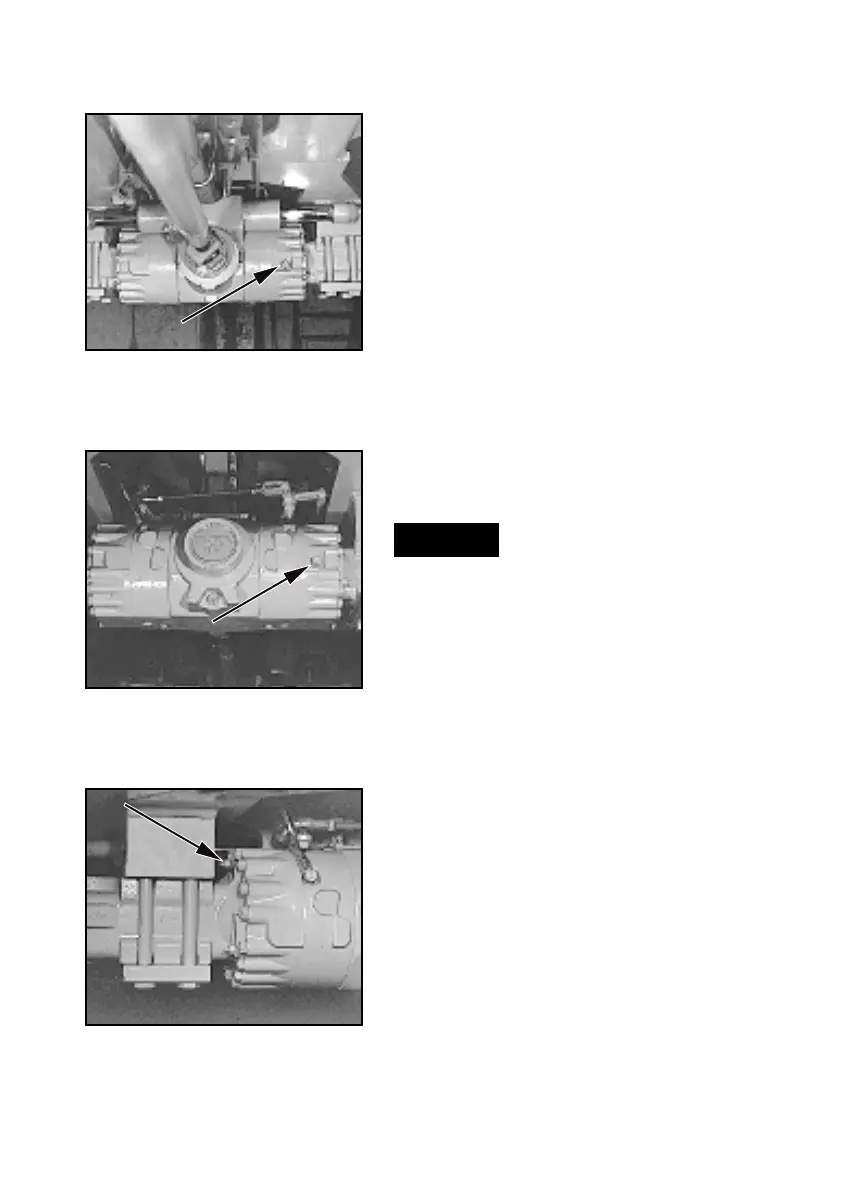

Bild 8-23
8-11
Bild 8-24
(1) Bremshydrauliköl-Flüssigkeits-
stand prüfen (4-10/1) ggf. Brems-
hydrauliköl nachfüllen.
(2) Pedalweg prüfen.
(3) Komplette Anlage auf Dicht-
heit prüfen (Sichtprüfung).
(4) Verschlußstopfen Achsbrücke
(8-23/Pfeil und 8-24/Pfeil) der Vor-
derachse herausdrehen.
HINWEIS
Evtl. austretendes Öl auffangen.
(5) Belagstärke (Mindeststärke
4,5 mm) mit Hilfe einer entsprechen-
den Fühlerlehre durch die Kontroll-
bohrungen (8-23/Pfeil und 8-24/Pfeil)
prüfen.
GEFAHR
Sollte die Belagstärke weniger als
4,5 mm betragen, ist das Gerät
sofort stillzusetzen. Die Brems-
scheiben müssen von dafür autori-
siertem Personal erneuert werden.
(6) Verschlußstopfen mit neuen
Dichtringen wieder hineindrehen.
(7) Kontermuttern an den jeweils
drei Einstellschrauben links und
rechts des Achskörpers (8-25/Pfeil)
lösen.
(8) Die jeweils drei Einstellschrau-
ben gegen den Uhrzeigersinn bis
zum Anschlag herausdrehen und
anschließend eine 3/4-Umdrehung
im Uhrzeigersinn wieder hineindre-
hen (das entspricht einem Belag-
spiel von 0,75 mm).
(9) Funktionskontrolle durchfüh-
ren.
Bild 8-25
Bild 8-23
8-11
Bild 8-24
(1) Bremshydrauliköl-Flüssigkeits-
stand prüfen (4-10/1) ggf. Brems-
hydrauliköl nachfüllen.
(2) Pedalweg prüfen.
(3) Komplette Anlage auf Dicht-
heit prüfen (Sichtprüfung).
(4) Verschlußstopfen Achsbrücke
(8-23/Pfeil und 8-24/Pfeil) der Vor-
derachse herausdrehen.
HINWEIS
Evtl. austretendes Öl auffangen.
(5) Belagstärke (Mindeststärke
4,5 mm) mit Hilfe einer entsprechen-
den Fühlerlehre durch die Kontroll-
bohrungen (8-23/Pfeil und 8-24/Pfeil)
prüfen.
GEFAHR
Sollte die Belagstärke weniger als
4,5 mm betragen, ist das Gerät
sofort stillzusetzen. Die Brems-
scheiben müssen von dafür autori-
siertem Personal erneuert werden.
(6) Verschlußstopfen mit neuen
Dichtringen wieder hineindrehen.
(7) Kontermuttern an den jeweils
drei Einstellschrauben links und
rechts des Achskörpers (8-25/Pfeil)
lösen.
(8) Die jeweils drei Einstellschrau-
ben gegen den Uhrzeigersinn bis
zum Anschlag herausdrehen und
anschließend eine 3/4-Umdrehung
im Uhrzeigersinn wieder hineindre-
hen (das entspricht einem Belag-
spiel von 0,75 mm).
(9) Funktionskontrolle durchfüh-
ren.
Bild 8-25
