S06C S06C8-12

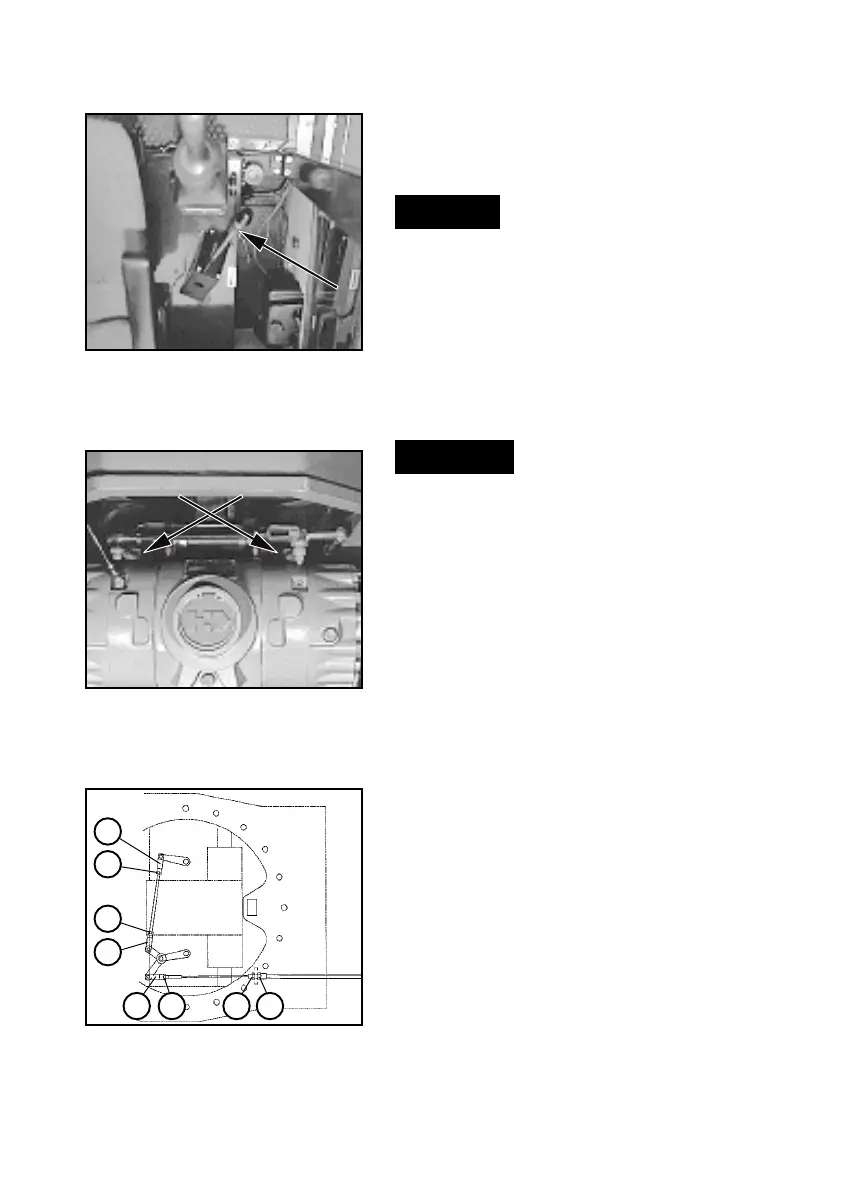

8.2.13 Feststellbremse
prüfen/einstellen
GEFAHR
Arbeiten an der Bremsanlage dür-
fen nur von autorisiertem Personal
durchgeführt werden.
(1) Handbremshebel (8-26/Pfeil)
anziehen und wieder lösen (unterste
Lage).
(2) Handbremshebel bis zum
Druckpunkt der Feder ziehen.
ACHTUNG
Die Feststellbremse sollte etwa
beim 3. Einrasten beginnen, wirk-
sam zu werden.
(3) Stellschrauben an den Brems-
hebeln (8-27/Pfeile) links und rechts
soweit verstellen, bis das Spiel "0"
erreicht ist.
Sollte der Weg des Handbrems-
hebels bis zum Druckpunkt der
Feder erst wesentlich nach dem 3.
Einrasten erfolgen, werden folgen-
de Einstellarbeiten notwendig:
HINWEIS
Bild 8-28 zeigt die Draufsicht auf
den Bereich Vorderachse/Rahmen.
1. Einstellmöglichkeit:
(4) Verstellschraube am Seilzug
(8-28/7) von der Halterung lösen
und max. bis zum sichtbaren Ende
des Gewindes verstellen.
(5) Verstellschraube (8-28/8) bis
zur Halterung festziehen.
Bild 8-26
Bild 8-27
Bild 8-28
1
2
3
4
5 7 86
8-12
8.2.13 Feststellbremse
prüfen/einstellen
GEFAHR
Arbeiten an der Bremsanlage dür-
fen nur von autorisiertem Personal
durchgeführt werden.
(1) Handbremshebel (8-26/Pfeil)
anziehen und wieder lösen (unterste
Lage).
(2) Handbremshebel bis zum
Druckpunkt der Feder ziehen.
ACHTUNG
Die Feststellbremse sollte etwa
beim 3. Einrasten beginnen, wirk-
sam zu werden.
(3) Stellschrauben an den Brems-
hebeln (8-27/Pfeile) links und rechts
soweit verstellen, bis das Spiel "0"
erreicht ist.
Sollte der Weg des Handbrems-
hebels bis zum Druckpunkt der
Feder erst wesentlich nach dem 3.
Einrasten erfolgen, werden folgen-
de Einstellarbeiten notwendig:
HINWEIS
Bild 8-28 zeigt die Draufsicht auf
den Bereich Vorderachse/Rahmen.
1. Einstellmöglichkeit:
(4) Verstellschraube am Seilzug
(8-28/7) von der Halterung lösen
und max. bis zum sichtbaren Ende
des Gewindes verstellen.
(5) Verstellschraube (8-28/8) bis
zur Halterung festziehen.
Bild 8-26
Bild 8-27
Bild 8-28
1
2
3
4
5 7 86
