10.3 Wartungsplan

Wartung Kugeldrehverbindung

Pos. 6.2 Die Schraubverbindung der Kugeldrehverbindung ist nach 100

Betriebsstunden und weiterhin alle 600 Betriebsstunden zu prüfen.

Anziehmoment 300 Nm.

Pos. 8.6 Die Fettfüllung soll Reibung vermeiden, abdichten und gegen

Korrosion schützen. Deshalb alle 50 Betriebsstunden das Lager reich-

lich nachschmieren, bis Fett austritt. Beim Abschmieren der Kugeldrehver-

bindung Schaufelarm in Stufen um je 20° schwenken. Dabei in jeder

Stellung alle vier Schmiernippel abschmieren. Vor und nach einer längeren

Außerbetriebsetzung des Gerätes ist eine Nachschmierung unbedingt

erforderlich.

GEFAHR

- Vor dem Abschmieren ist die Schaufelarmstütze einzulegen (1-1/Pfeil)

und die Festellbremse anzuziehen.

- Während des Verschwenkens darf sich niemand im Schwenkbereich

des Schaufelarmes aufhalten.

S06C S06C

Wartung

Hinterachspendelbolzen

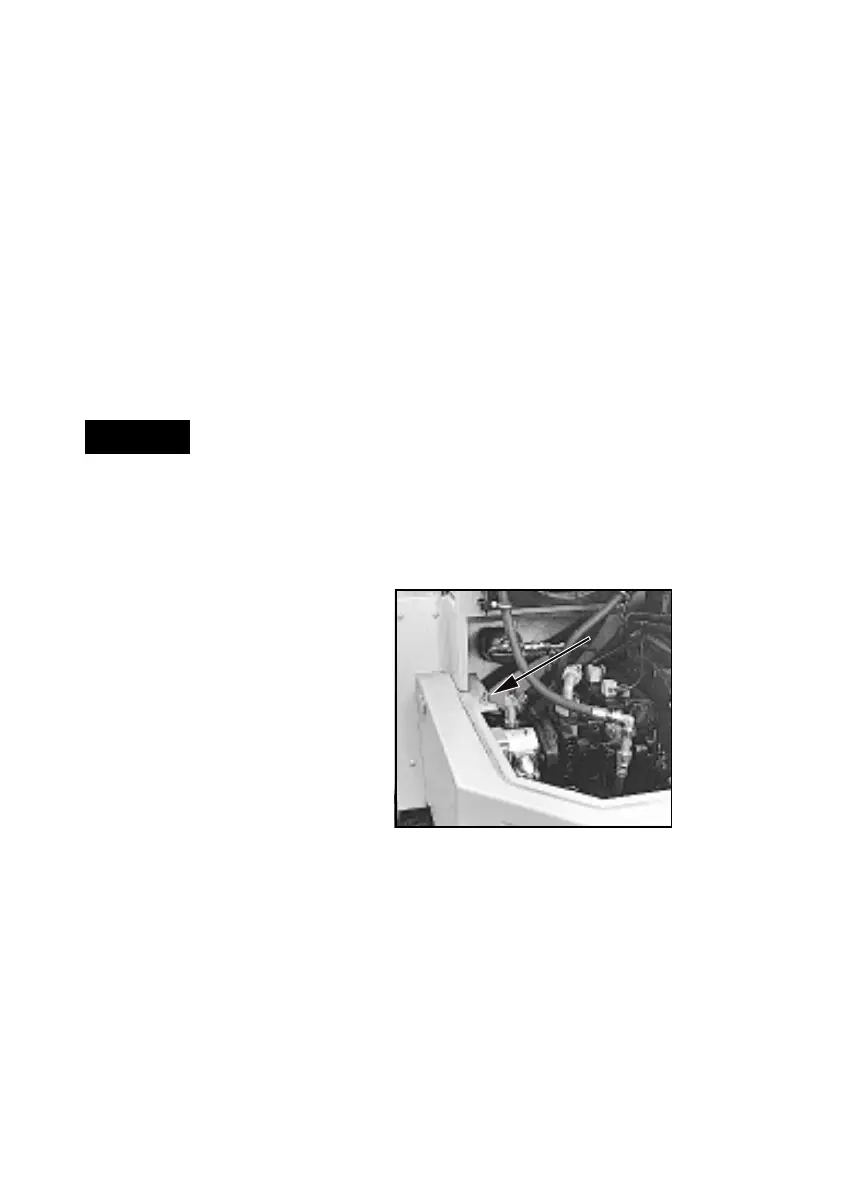

Pos. 8.1 Der Hinterachspendel-

bolzen ist alle 50 Betriebs-

stunden nachzuschmieren. Der

Schmiernippel für diesen Bolzen

befindet sich unter der Motorab-

deckhaube auf der linken Geräte-

seite (10-1/Pfeil).

Bild 10-1 Bild 10-1
