5000KIT | 5000KIT AUTOMATION SET 9
МОНТАЖ
A
W
C
B
α
E

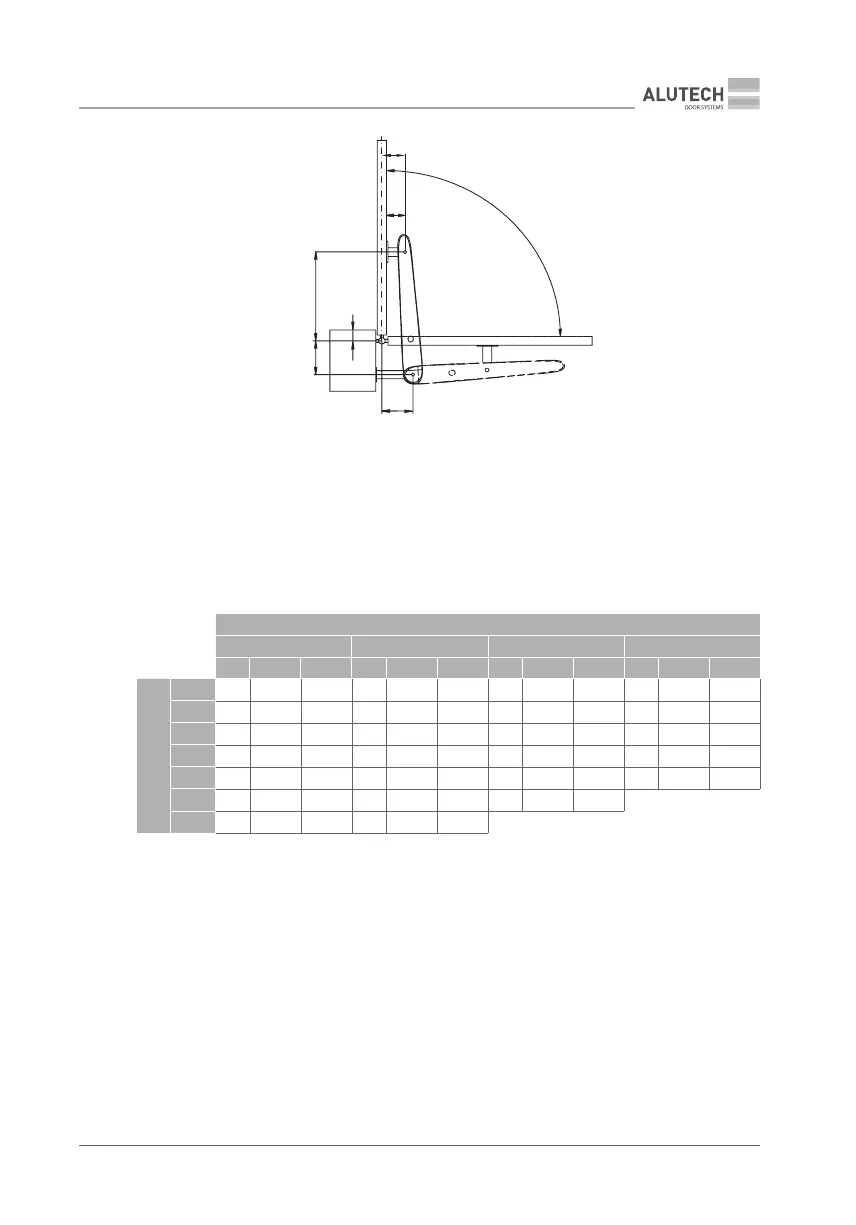

Рисунок 5. Монтажная схема при открытии ворот наружу
и — размеры между осью петли створки (центр вращения створки) и осью установки привода
на заднее крепление; C — размер между осью петли створки и краем столба;
W — размер между осью петли створки и осью установки привода на переднее крепление;
E — размер между краем створки и осью установки привода на переднее крепление
(рис.8), минимальный размер = 134мм; α — угол открытия створки;
X— размер между осью петли створки (центр вращения створки)
и осью установки привода на переднее крепление
A
170 190 210 230
α° C () W () α° C () W () α° C () W () α° C () W ()
B
170
90 − 40 750 95 − 40 735 100 − 40 715 100 − 40 725
170
90 − 20 750 95 − 20 735 100 − 20 715 100 − 20 725
170
90 0 750 95 0 735 100 0 715 100 0 725
190
90 20 750 95 20 735 100 20 735 95 20 725
210
90 40 750 95 40 735 95 40 745 90 40 725
230
90 60 750 95 60 760 90 60 740
250
90 80 760 90 80 760
Примите во внимание:
• размеры A и B должны быть примерно равны, а длина хода S как можно больше, чтобы
обеспечить постоянство скорости и толкающего (тягового) усилия при движении
створки, соответственно более равномерный ход створки.
• сумма значений размеров A и B примерно равна полезному ходу привода, требуемому
для открытия створки на угол α = 90 º.
• необходимо уделять особое внимание размеру C и не допускать возможности
столкновения привода с краем столба.
• должно соблюдаться условие B > X. Не допускать возможности столкновения привода
состворкой ворот
• при открытых и закрытых воротах привод должен располагаться пол углом к створке
(рис. 6).
• учтите, что при открытии створок наружу ширина проезда может быть уменьшена, так
как приводы выступают в сторону проезда (рис. 7).
Таблица 5
