5000KIT | 5000KIT AUTOMATION SET18
БЛОК УПРАВЛЕНИЯ

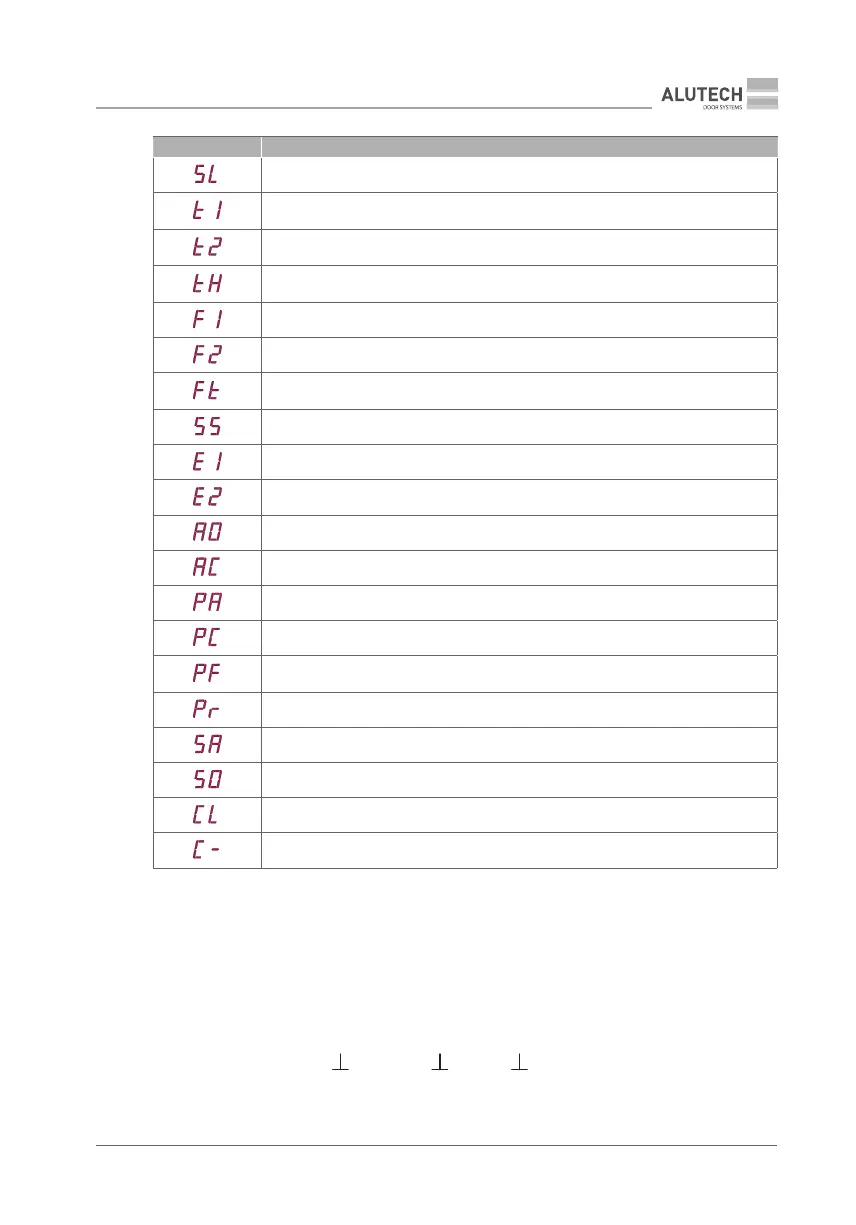

ИНДИКАЦИЯ ОПИСАНИЕ
Створка с приводом 1 последней полностью открылась или закрылась
Остановка движения створки с приводом 1 по окончанию настроенного
рабочего времени
Остановка движения створки с приводом 2 по окончанию настроенного
рабочего времени
Остановка движения створки с приводом 1 по окончанию настроенного времени
частичного открытия
Сработало устройство безопасности, подключенное к входу «PH1»
Сработало устройство безопасности, подключенное к входу «PH2»
При проверке обнаружены неисправные или сработавшие устройства
безопасности (или хотя бы одно), подключенные к выходу «PH.T»
Сработало устройство безопасности , подключенное к входу «S»
Срабатывание по настроенному усилию привода 1 (первая створка)
Срабатывание по настроенному усилию привода 2 (вторая створка)
Автоматическое открытие
Автоматическое закрытие
Отсчет времени паузы до автоматического закрытия
Автоматическое закрытие ворот после времени паузы
Сброс времени паузы до автоматического закрытия при срабатывании устройства
безопасности, подключенного к входу «PH1»
Вход в режим настройки параметров работы
Сохранение значений при выходе из режима настройки параметров работы
Цепи устройств безопасности в норме
Возврат к исходным значениям настроек (настройки завода-изготовителя)
Ошибочная команда
5.2 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Y
Перед началом работ по подключению необходимо убедиться в том, что проводка
обесточена.
При использовании и монтаже электрических устройств (аксессуаров) необходимо соблю-
дать прилагаемые руководства. Неправильное подключение может привести к выходу из
строя изделия.
Если к клеммам «PH1» и « », «PH2» и « », «S» и « » никакие устройства не подключе-
ны, то должна быть установлена перемычка. Если к перечисленным клеммам подключено
устройство безопасности, то удалите перемычку.
