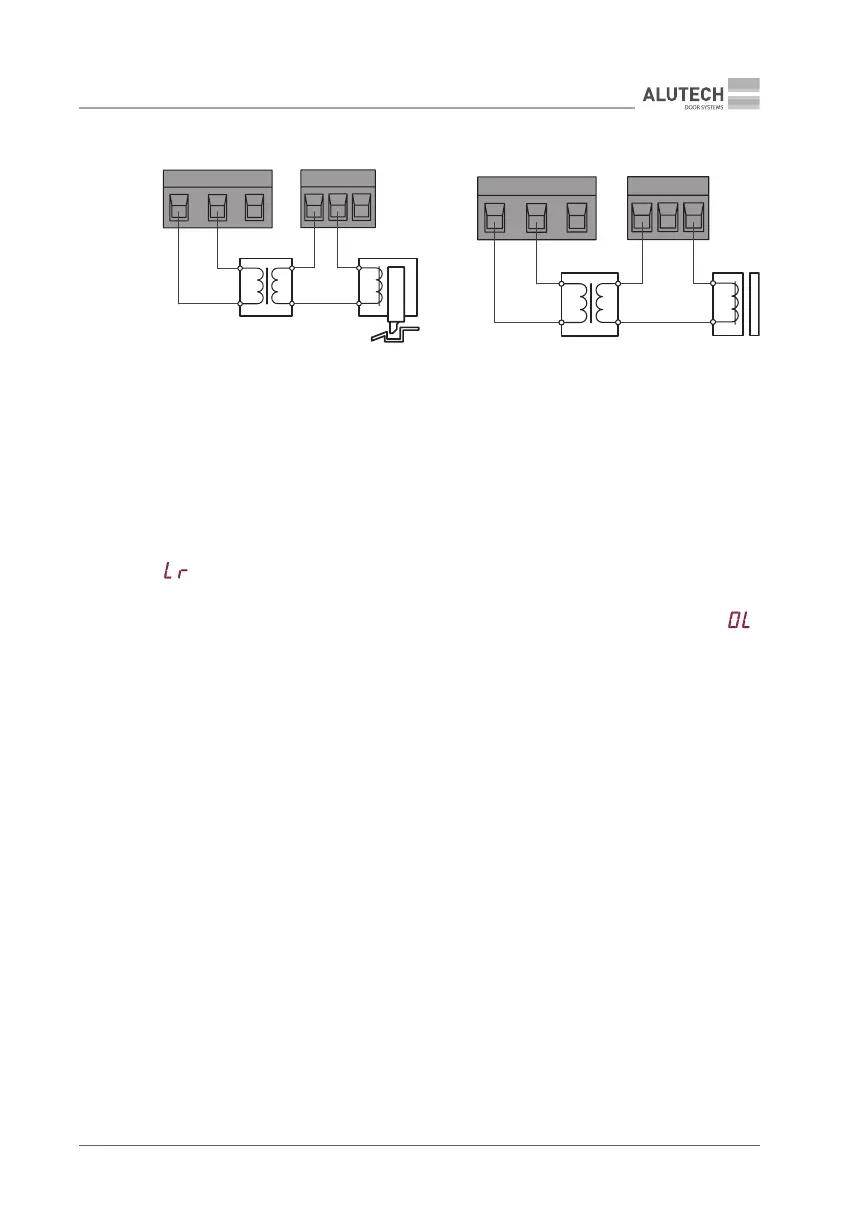

Рисунок 21. Схема подключения
электромеханического замка
Рисунок 22. Схема подключения
электромагнитного замка
T — источник питания электрического замка (например, трансформатор).
Выбирается вместе с моделью электрозамка.
Lock — электрический замок
6. ПРОГРАММИРОВАНИЕ ПУЛЬТОВ
Запись и удаление пультов радиоуправления (AT-4, AT-4N, AT-4A) осуществляется в настрой-
ке « » с помощью дисплея и кнопок модуля блока управления (раздел «7. Настройка
параметров работы»).
Логика работы пульта радиоуправления соответствует выбранному режиму работы « »
(раздел «7. Настройка параметров работы»).
Y
Перед первым программированием пультов, очистите память модуля от записанных
ранее кодов пультов.
Перед записью пульта выньте разъем 9 (рис. 18) с антенной. После записи пульта вставьте
разъем 9 на место.
Если пульт утерян, во избежание несанкционированного проникновения на территорию,
необходимо удалить из памяти модуля номер (код) утерянного пульта. Если номер утерян-
ного пульта неизвестен, то удалите все номера (коды) пультов и заново запишите все пульты.
После включения модуля в сеть первая команда с пульта радиоуправления выполняет
открытие ворот.
7. НАСТРОЙКА ПАРАМЕТРОВ РАБОТЫ
Настройка параметров работы привода осуществляется с помощью дисплея и кнопок мо-
дуля блока управления (рис. 18). Для входа в режим настройки параметров работы привода
нажмите и удерживайте не менее 3 секунд кнопку «F» модуля управления. Нажатием кнопки
«F» выберите необходимую настройку (таб. 11). Выбор необходимого значения настройки
осуществите нажатием или удержанием кнопки «+» или «−» модуля блока управления.
Для подтверждения выбранного значения нажмите кнопку «F». Для выхода из режима
настройки нажмите и удерживайте не менее 3 секунд кнопку «F», при этом все выбранные
значения настроек будут сохранены. В режиме настройки параметров работы привода все
управляющие команды на движение ворот игнорируются.
